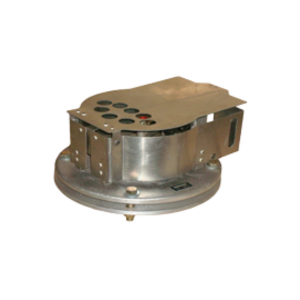

Клапан избыточного давления КИДМ-100

Клапан избыточного давления типа КИДМ-100 предназначен для автоматического поддержания в помещении постоянного избыточного давления заданной величины (подпора), для обеспечения перетекания воздуха из одного помещения в другое только в одном направлении и, при необходимости, для герметизации помещений.

Клапан открывается за счёт усилия, создаваемого избыточным давлением на поверхность тарели. После выравнивания давления в смежных помещениях или достижения установленного значения перепада давления он под действием силы тяжести груза-противовеса закрывается. Клапан закрывается также при воздействии на тарель повышенного давления за клапаном.

Клапаны избыточного давления выпускаются обычного и антикоррозионного (КИДм-300А) исполнения. Клапан избыточного давления обычного исполнения предназначены для работы в среде чистого воздуха (воздух вентиляционных систем); антикоррозионного – в среде, содержащей агрессивные пары (выхлопные газы дизелей).

Клапаны избыточного давления (тип КИДм) изготавливаются в двух исполнениях:

• обычное КИДм-100. Рабочая среда – воздух вентиляционных систем;
• антикоррозионное КИДм-100А. Рабочая среда – выхлопные газы дизелей.

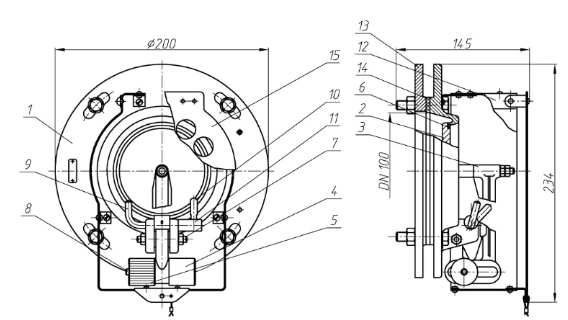

Основные комплектующие и принцип работы

1. Корпус;
2. Тарель;
3. Рычаг;
4. Противовес;
5. Противовес;
6. Уплотнительная прокладка;
7. Специальный винт;
8. Винт;
9. Запорный рычаг;
10. Ручка;
11. Фиксатор;
12. Кожух;
13. Фланец;
14. Прокладка;
15. Крышка кожуха.

К алюминиевому корпусу 1 клапана избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) спецвинтами 7 присоединяется рычаг 3 для смещения противовесов 4 и 5, фиксируемых винтом 8.

К рычагу 3 присоединяется тарель 2 с уплотнительной прокладкой 6.

Под воздействием усилия, создаваемого избыточным давлением на поверхности тарели 2 ,клапан избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) срабатывает (открывается). Затем когда происходит выравнивание или достигаются заданные значения перепада давлений , клапан избыточного давления (тип КИДм) КИДм-100 (КИДм-100А), под воздействием силы тяжести противовесов 4 и 5, установленных в рычаге 3, закрывается.

При герметизации помещений, прижатие тарели к посадочной части корпуса 1 выполняется запорным рычагом 9 ,и стабилизирует требуемое положение ручкой 10 фиксатора 11. В закрытом положении эксцентрикового устройства и при разряжении около 40мм вод. ст. (400Па), клапан избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) обязан быть в герметичном состоянии.

Механизм клапана избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) находится под защитой предохранительного кожухом 12, который закрепляется к корпусе 1 винтами.

С помощью отверстий (8шт диаметром 25мм) в предохранительном кожухе 15 , проводится контроль положения тарели 2 и рабочего состояния клапана избыточного давления (тип КИДм) КИДм-100 (КИДМ-100А).

Корпус 1 клапана избыточного давления (тип КИДм) КИДм-100 (КИДм-100А), соединяется с фланцем 13 при помощи болтов, шайб и гаек. Стальной фланец 13 приваривается к воздуховоду.

Устанавливается клапан избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) в вертикальном положении. Возможный допуск отклонения клапана избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) от вертикали ±3 градуса.

Клапан избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) настраивается на автоматическое срабатывание смещением противовесов 4 и 5 по длине прорези на рычаге 3. Свободное (без усилий) открывание клапана избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) получается за счет регулировки спецвинтов 7. К спецвинту 7 использование смазочных материалов запрещено ,так как устройство винтов предназначено для работы при сухом трении.

Тарель 2 клапана избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) должна надежно прижиматься к посадочной части корпуса 1 по всей окружности, не допуская зазоров и пропускания воздуха.

Комплектность КИДМ-100 и КИДМ-100А

• Клапан избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) или партия клапанов избыточного давления (тип КИДм) КИДм-100 (КИДм-100А)
• Руководство по эксплуатации и техническое описание изделия – 1 экземпляр для каждого клапана избыточного давления (тип КИДм) КИДм-100 (КИДм-100А). Возможна комплектация одним паспортом до 50 клапанов избыточного давления (тип КИДм) КИДм-100 (КИДм-100А) одного наименования, при этом в паспорте указываются заводские номера всех клапанов избыточного давления (тип КИДм) КИДм-100 (КИДм-100А).
• Паспорт – 1 экз. на каждый клапан (тип КИДм) КИДм-100 (КИДм-100А).

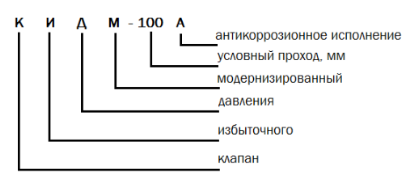

Обозначение КИДМ-100 и КИДМ-100А

Технические характеристики КИДМ-100 и КИДМ-100А
