Клапаны обратные противопожарные ПРОК
Клапаны обратные противопожарные ПРОК предназначены для установки у вентиляторов для систем вытяжной и приточной противодымной вентиляции, с целью исключения перетока теплого воздуха из помещений по системам шахт и воздуховодов.

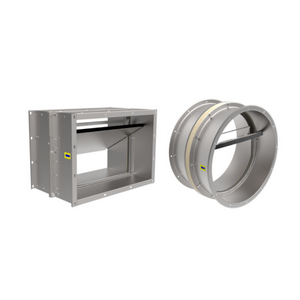

Клапаны изготавливаются прямоугольного или круглого сечения и состоят из двух полукорпусов, между которыми установлена проставка из термоизоляционного материала. В зоне проставки размещена лопатка (лопатки) коробчатой формы, внутри которой находится термоизоляция.
Клапаны ПРОК изготавливаются в трех исполнениях:
- ПРОК-1 – для установки на горизонтальных участках воздуховода
- ПРОК-2 – для установки на вертикальных участках воздуховода на вытяжку
- ПРОК-3 – для установки на вертикальных участках воздуховода на приток.
Исполнение:
- Общепромышленное (Н)
- Коррозионностойкое (К)
Технические характеристики клапанов ПРОК
| Наименование параметра | Норма |
| Предел огнестойкости | EI 120 |
| Удельное сопротивление клапана дымогазопроницанию, м3/кг | Не менее 12000 |
| Максимальная скорость воздушного потока, м/с | 25 |
| ПРОК-1 | 3 |
| ПРОК-2 | 5 |
| ПРОК-3 | 4 |
| Максимальное статическое давление на клапане, Па | 2000 |

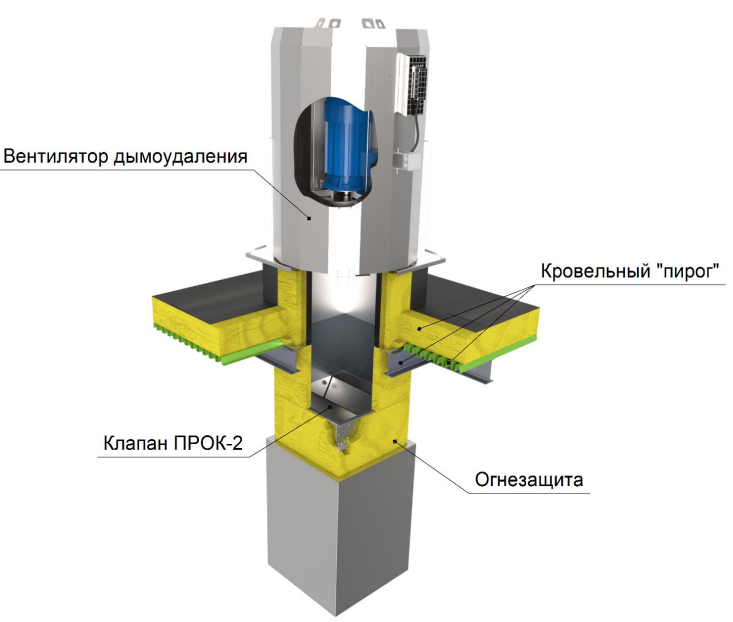

Пример монтажа клапана ПРОК-2 прямоугольного сечения в вытяжной системе противодымной вентиляции
