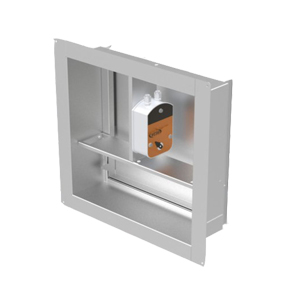

Клапан этажный дымовой КЭД

Клапаны этажные дымовые КЭД производства завода "Веза" по функциональному назначению применяются в качестве дымовых согласно требованиям ГОСТ Р 53301-2013, СНиП 41.01, техническому регламенту о требованиях пожарной безопасности N 123-ФЗ и своду правил СП7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности».

Исполнения клапанов дымовых КЭД

• 01 — с электромагнитом, для вертикальной установки в типе: - канальный (электромагнит внутри) - стеновой (электромагнит внутри);
• 02 — с электромагнитом, для горизонтальной установки в типе: - канальный (электромагнит внутри) - стеновой (электромагнит внутри);
• 03 — с электроприводом, для вертикальной установки в типе: - канальный (электропривод снаружи) - стеновой (электропривод внутри);
• 04 — с электроприводом, для горизонтальной установки в типе: - канальный (электропривод снаружи) - стеновой (электропривод внутри);
• 05 — с электромагнитом и уменьшенной глубиной корпуса, для вертикальной установки в типе: - стеновой (электромагнит внутри);
• 06 — с электромагнитом и антивандальной защитой, для вертикальной установки в типе: - стеновой (электромагнит внутри, лопатка размещена со стороны обслуживания);
• 07 — с электроприводом и антивандальной защитой, для вертикальной установки в типе: - стеновой (электропривод внутри, лопатка размещена со стороны обслуживания)

Канальный тип клапана КЭД предназначен для:

• встраивания в вентиляционный канал (систему воздуховодов) или присоединения к стеновой преграде или перекрытию;
• имеет два присоединительных фланца.

Стеновой тип клапана КЭД предназначен для:

• облегчения заделки клапана в шахту, стеновое или потолочное перекрытие;
• отличается от канального наличием только одного присоединительного фланца и отсутствием на наружной поверхности клапана движущихся или вращающихся частей и обслуживаемых узлов;
• вся кинематика такого клапана размещается в его внутренней полости.

Клапаны КЭД могут изготавливаться как в односекционном, так и в многосекционном (т.н. кассетном) исполнении как в канальном, так и в стеновом типе клапана в зависимости от размеров требуемого рабочего сечения.

Приведение клапана в рабочее положение осуществляется:

• в автоматическом режиме - дистанционно с помощью электропривода типа "открыто/закрыто" (приведение клапана в рабочее или охранное положение может осуществляться полностью дистанционно с пульта управления или вручную с использованием рукоятки ручного взвода, входящей в комплект обязательной поставки к электроприводу);
• в полуавтоматическом режиме - с помощью электромагнитного исполнительного механизма совместно с приводной пружиной (приведение клапана в рабочее положение осуществляется при подаче токового импульса на электромагнит, возврат клапана в охранное положение происходит только вручную).

Механизм аварийного срабатывания клапанов КЭД:

• при оснащении электромагнитным исполнительным механизмом, лопатка клапана устанавливается в рабочее положение (клапан открыт) за счет энергии приводной пружины реализующейся при подаче электрического импульса на электромагнит. Длительность электрического импульса не должна превышать 10 сек. При нахождении клапана в охранном положении (клапан закрыт) электромагнитный исполнительный механизм обесточен;
• при оснащении электроприводом, лопатка клапана устанавливается в рабочее положение (клапан открыт) за счет энергии двигателя привода. Управление лопатками в клапане происходит путем подачи напряжения на соответствующие группы контактов электропривода. При нахождении клапана в охранном положении (клапан закрыт) электропривод обесточен.

Условия эксплуатации клапанов КЭД

• могут эксплуатироваться в условиях умеренного и холодного (УХЛ) климата 3-й категории размещения по ГОСТ 15150-69
• температура эксплуатации клапанов оснащенных стандартными приводами (Belimo без спец. оболочки, Siemens, Veza и др. производителей) должна находиться в пределах от минус 30 до +40°С
• при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

По требованию заказчика возможны другие виды климатического исполнения.
