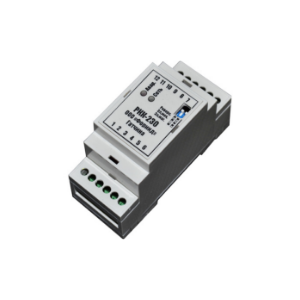

Реле контроля и управления РКК-230

РКК-230 — реле контроля клапана предназначено для:

контроля линии электропитания привода клапана на обрыв по ГОСТ Р 53325‑2012 для оборудования систем противопожарной защиты
управления электропитанием клапана
контроля положения заслонки (состояния клапана) и формирования сигналов «Дежурный режим» и «Клапан сработал»

Реле разработано для применения в шкафах автоматики систем противопожарной защиты и ответственных объектов.

Реле РКК-230 выполняет функции контроля за исправностью цепи питания противопожарного клапана и управления им.

Настройки реле позволяют обеспечить управление клапанами с тремя типами приводов:

Электромеханический с возвратной пружиной;
Электромагнитный (соленоид);
Однофазно-реверсивный.

Технические характеристики

Наименование параметра	Единицы измерения		Значение
Количество управляемых электроприводов	1
Количество источников электропитания	1
Номинальное напряжение электропитания	В		~230
Допустимое отклонение напряжения электропитания	%		±20
Номинальная частота сети (при питании от сети ~220В)	Гц		50±1
Ток электропривода, не более	А		3,5
Контроль исправности линии связи с электроприводом	на обрыв, импульсный
Напряжение контроля линии связи с электроприводом	В		~230
Ток контроля линии связи с электроприводом, не более	мА		10
Способ подачи команды управления	напряжением
Напряжение команды управления	В		~230
Допустимое отклонение напряжения команды управления	%		±20
Способ сигнализации положения электропривода	напряжением
Напряжение сигнализации положения электропривода	В		~230
Ток сигнализации положения электропривода, не более	мА		10
Количество выходных сигналов	3
Способ формирования выходных сигналов	сухой контакт
Коммутируемый ток выходных контактов, не более	А		3,5
Коммутируемое напряжение выходных контактов, не более	В		250
Габаритные размеры, ШxГxВ	мм		37x58x97
Категории размещения по климатическому исполнению	УХЛ3
Предельная температура рабочей окружающей среды	от минус 10⁰С до +40⁰С
Предельная относительная влажность окружающей среды	98% (при +25⁰С)
Предельная температура хранения	от минус 40⁰С до +50⁰С
Предельная влажность окружающей среды при хранении	98% (при +25⁰С)
Класс защиты человека от поражения электрическим током	II
Средняя наработка на отказ с учетом технического обслуживания	час	30 000
Средний срок службы, не менее	лет	10
