Реле контроля и управления РКНЛ-3

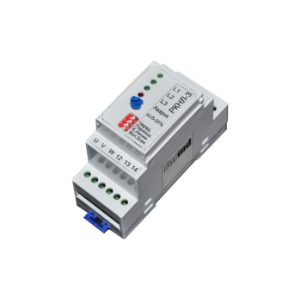

РКНЛ-3 — реле контроля напряжения и линии подключения привода
Реле разработано для применения в шкафах автоматики систем противопожарной защиты и ответственных объектов.
Реле РКНЛ-3 обеспечивает функции контроля наличия и качества электропитания:
- порядок чередования и «слипание» фаз;
- перекос (асимметрия) фаз;
- величину допустимого отклонения напряжения (в том числе обрыв) по каждой из фаз;
- обрыв нейтрали.
РКНЛ-3 также обеспечивает контроль цепи электропитания двигателя и его обмоток на обрыв.
Кроме того, в реле РКНЛ-3 реализована функция разнесения времени включения агрегатов при восстановлении электропитания на объекте с равномерным случайным распределением.
РКНЛ-3 имеет возможность отключения функций контроля качества электропитания, что позволяет применять его как в трехфазной, так и в однофазной сети. Отключение функции разнесения включения по времени позволяет передать эту функцию приборам управления верхнего уровня.
предназначено для:
- контроля неисправностей электропитания четырёхпроводной сети с нейтралью:
- понижение (в т.ч. обрыв) или повышение напряжения любой из фаз
- перекос (асимметрия) фаз (отключаемая функция)
- нарушение порядка чередования или "слипание" фаз (отключаемая функция)
- обрыв нейтрали (косвенный контроль)
- контроля линии электропитания электродвигателя на обрыв по ГОСТ Р 53325‑2012 для оборудования систем противопожарной защиты (отключаемая функция).
- разнесения времени включения агрегатов при восстановлении электропитания на объекте с равномерным случайным распределением (отключаемая функция).
Технические характеристики
|
Параметры |
Ед.изм. |
Значение |
|
Напряжение питания, 50Гц Uном фазное / линейное |
В |
230/400 |
|
Допустимые напряжения Uф max / Uф min |
В |
330/130 |
|
Пороги перенапряжения «Uф>» |
В |
240 - 287 |
|
Пороги снижения напряжения «Uф<» |
В |
173 - 220 |
|
Погрешность порога срабатывания |
% |
± 1.5 (от Uном) |
|
Ширина зоны «гистерезиса» порога срабатывания |
% |
± 0.5 (от Uном) |
|
Время отключения реле при отклонении или перекосе напряжения фаз |
с |
5.0 |
|
Время отключения реле при неправильном чередовании или слипании фаз |
с |
1.0 |
|
Время отключения реле при отклонении напряжения фаз свыше 30 % от номинального значения |
с |
0.5 |
|
Фиксированное время включения реле / Случайное время включения реле |
с |
5.0 / 5.0 + 0.0…12.0 |
|
Напряжение контроля цепи двигателя |
B |
Uф «L2» |
|
Ток контроля цепи двигателя, не более |
mA |
4 |
|
Мощность, потребляемая от сети, не более |
ВА (Вт) |
30 (4) |
|
Количество и тип выходных сигнальных контактов |
|
2 замыкающих, 1 переключающий |
|
Максимальный коммутируемый ток: АС250В 50Гц (АС1) / DC30В (DC1) |
А |
8 |
|
Максимальное коммутируемое напряжение |
В |
400 (АС1/2А) |
|
Максимально коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) |
ВА/Вт |
2000 / 240 |
|
Максимальное напряжение между цепями питания и контактами реле 12, 11, 14 |
В |
АС2000 (50Гц - 1 мин.) |
|
Механическая износостойкость, не менее |
циклов |
10х106 |
|
Электрическая износостойкость, не менее |
циклов |
100000 |
|
Диапазон рабочих температур |
град. С |
-25...+55 |
|
Температура хранения |
град. С |
-40…+70 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата) |
|
УХЛ4 |
|
Степень защиты по корпусу / клеммам по ГОСТ 14254-96 |
|
IP40 / IP20 |
|
Относительная влажность воздуха |
% |
до 80 (при 25 град. С) |
|
Рабочее положение в пространстве |
|
произвольное |
|
Габаритные размеры |
мм |
35 х 97 х 63 |
|
Срок службы |
лет |
10 |
