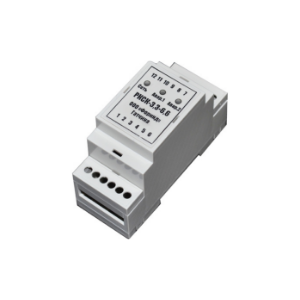

Реле контроля и управления РКСК
Реле типа РКСК предназначено для подключения и контроля состояния двух линий датчиков, кнопок и иных сигнализирующих устройств с выходом типа «Сухой контакт».
Контроль осуществляется путем измерения сопротивления электрической цепи. Реле фиксирует два значения сопротивления цепи - 3,3 кОм и 6,6 кОм, интерпретируя их как «контакт замкнут» или «контакт разомкнут». При уменьшении или увеличении сопротивления цепи (<0.5кОм или >10кОм) реле фиксирует состояние «авария» (короткое замыкание или обрыв цепи).
Реле РКСК-3,3/6,6 (NC) обеспечивает контроль исправности двух цепей подключения электроконтактных датчиков, манометров, кнопок ручного пуска и состояние их контактов «Замкнут» и «Разомкнут» (нормальное состояние «Замкнуто». Для «NO» контакта см. реле «РКСК-6,6/3,3(NO)»)
Реле контролирует состояние контактов по номинальным сопротивлениям цепи датчика и формирует соответствующий сигнал — «Норма» или «Контакт сработал».
Если сопротивление цепи оказывается меньше 0,5 кОм (короткое замыкание) или больше 10кОм (обрыв), то реле формирует сигнал «Авария».
Технические характеристики
|
Наименование параметра |
Единицы измерения |
Значение |
|
|
Количество контролируемых линий сухого контакта |
2 |
||
|
Номинальное напряжение электропитания |
В |
~230 |
|
|
Допустимое отклонение напряжения электропитания |
% |
±20 |
|
|
Номинальная частота сети |
Гц |
50±1 |
|
|
Контроль исправности линии сухого контакта |
на обрыв, КЗ |
||
|
Номинальное сопротивление линии при открытом контакте |
кОм |
6,6 |
|
|
Номинальное сопротивление линии при закрытом контакте |
кОм |
3,3 |
|
|
Допустимое отклонение номинального сопротивления |
% |
±20 |
|
|
Сопротивление линии при КЗ, не менее |
кОм |
0,5 |
|
|
Сопротивление линии при обрыве, не более |
кОм |
10 |
|
|
Ток контроля исправности линии сухого контакта, не более |
мА |
3 |
|
|
Количество выходных сигналов |
3 |
||
|
Способ формирования выходных сигналов |
сухой контакт |
||
|
Коммутируемый ток выходных контактов, не более |
А |
3,5 |
|
|
Коммутируемое напряжение выходных контактов, не более |
В |
250 |
|
|
Габаритные размеры, ш×г×в |
мм |
37×58×97 |
|
|
Категории размещения по климатическому исполнению |
УХЛ3 |
||
|
Предельная температура рабочей окружающей среды |
от минус 10ºС до +40ºС |
||
|
Предельная относительная влажность окружающей среды |
98% (при +25ºС) |
||
|
Предельная температура хранения |
от минус 40ºС до +50ºС |
||
|
Предельная влажность окружающей среды при хранении |
98% (при +25ºС) |
||
|
Класс защиты человека от поражения электрическим током |
II |
||
|
Средняя наработка на отказ с учетом технического обслуживания |
час |
30 000 |
|
|
Средний срок службы, не менее |
лет |
10 |
|
