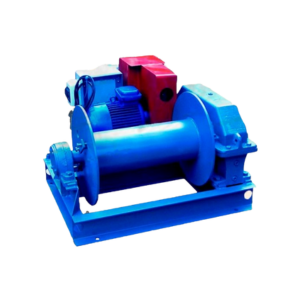

Монтажная лебедка ЛМ-2
Электрическая монтажная лебёдка ЛМ-2 разработана для механизации подъёмных и разгрузочно-погрузочных операций и не предназначена для транспортировки людей — это строго запрещено правилами безопасности.
С тяговым усилием до 2 тонн она может использоваться как отдельное устройство, так и в составе крановых систем.
Конструкция лебёдки базируется на прочной сварной раме, на которой смонтированы все основные компоненты. Электродвигатель передаёт вращение на входной вал редуктора (двух- или трёхступенчатого) через эластичную муфту. Одна из полумуфт одновременно служит тормозным шкивом, на который воздействуют тормозные колодки при остановке механизма.
Редуктор преобразует вращательное движение в тяговое усилие, которое передаётся на барабан. Один конец барабана жёстко закреплён на выходном валу редуктора, второй — опирается на подшипниковую опору.
Управление лебёдкой осуществляется через установленный на раме шкаф с кнопочным пультом. При необходимости возможно подключение дистанционного управления, что особенно удобно при эксплуатации устройства в составе кранового оборудования.

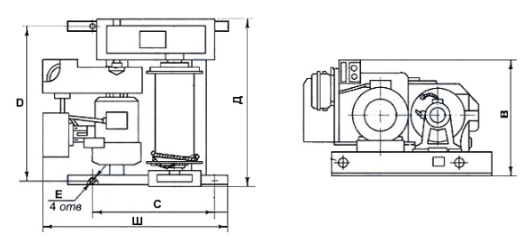

Габаритные размеры ЛМ-2
| Длина, мм | 1170 |
| Ширина, мм | 1140 |
| Высота, мм | 675 |
| Диаметр барабана, мм | 250 |
Технические характеристики ЛМ-2
| Напряжение, В | 380 |
| Тяговое усилие, тс | 2 |
| Расчетная канатоёмкость, м | 250 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 13,5 |
| Габаритные размеры (Д х Ш х В), мм | 1170 х 1140 х 675 |
| Комплектация канатом по умолчанию | не входит в комплект |
| Скорость навивки каната на первом слое, м/с | 0,3 |
| Диаметр барабана | 250 |
| Редуктор | Ц2У-200, Ц3У-200 |
| Тип тормоза | ТКГ 200 |
| Электродвигатель | АИР132M6 7,5 кВт 1000 об/мин |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 585 |
