Монтажная лебедка ЛМ-3,2
Электрическая монтажная лебёдка ЛМ-3,2 предназначена для механизации такелажных, монтажных и погрузочно-разгрузочных работ с максимальным тяговым усилием до 3,2 тонн. Устройство широко применяется как на строительных объектах, так и в различных промышленных сферах.
Конструкция лебёдки отличается надёжностью и простой сборкой. Привод осуществляется от электродвигателя мощностью 11 кВт, вращение которого передаётся на редуктор, преобразующий его в тяговое усилие, воздействующее на барабан.
В зависимости от комплектации, привод может включать двухступенчатые редукторы Ц2У-250-40-11 или РМ-500-40-11, а также трёхступенчатый редуктор 1Ц3У-250-40-11. Для остановки и фиксации механизма используется гидравлический колодочный тормоз ТКГ-200.
Для обеспечения безопасности и долгой службы оборудования необходимо регулярно проводить техническое обслуживание: проверять состояние каната, износ тормозных колодок, а также контролировать уровень масла в редукторе и гидротолкателе.
Использовать эту лебёдку для подъёма людей категорически запрещено согласно требованиям техники безопасности.

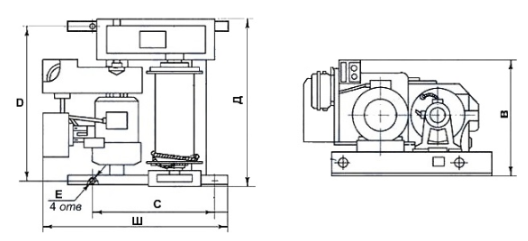

Габаритные размеры ЛМ-3,2
| Характеристика | Параметр | |
| Габаритные размеры, мм | Длина | 1365 |
| Ширина | 1220 | |
| Высота | 745 | |
| Диаметр барабана, мм | 270 | |
Технические характеристики ЛМ-3,2
| Напряжение, В | 380 |
| Тяговое усилие, тс | 3,2 |
| Расчетная канатоёмкость, м | 250 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 17,5 |
| Габаритные размеры (Д х Ш х В), мм | 1365 х 1220 х 745 |
| Комплектация канатом по умолчанию | не входит в комплект |
| Скорость навивки каната на первом слое, м/с | 0,28 |
| Диаметр барабана, мм | 270 |
| Редуктор | 1Ц3У-250-40-11 |
| Ц2У-250-40-11 | |
| РМ-500-40-11 | |
| Тип тормоза | ТКГ 200 |
| Электродвигатель | АИР160S6 11 кВт |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 980 |
