Монтажная лебедка ЛМ-8

Лебёдка ЛМ-8 предназначена для выполнения различных монтажных операций и рассчитана на максимальное тяговое усилие до 8 тонн (8000 кгс), что отражено в её названии.

Механизм может использоваться как автономное устройство или встраиваться в состав подъёмно-транспортных систем, включая крановое оборудование.

Отличительной чертой конструкции ЛМ-8 является наличие зубчатого венца, расположенного на барабане. Он входит в зацепление с шестернёй, установленной на выходном валу редуктора, что усиливает передаваемое тяговое усилие.

Такая схема формирует четырёхступенчатую передачу: три ступени обеспечиваются редуктором (модели Ц3У 315х40-11 или ЦТНД 315х40-11), а четвёртая — за счёт внешнего зубчатого зацепления, которое надёжно закрыто кожухом.

В конструкцию также входят:

• асинхронный электродвигатель мощностью 15 кВт (1000 об/мин);
• муфта с тормозным шкивом;
• гидравлический тормоз ТКГ-200
• подшипниковая опора барабана;
• комплект электрооборудования;
• сварная металлическая рама, объединяющая все узлы в единую конструкцию.

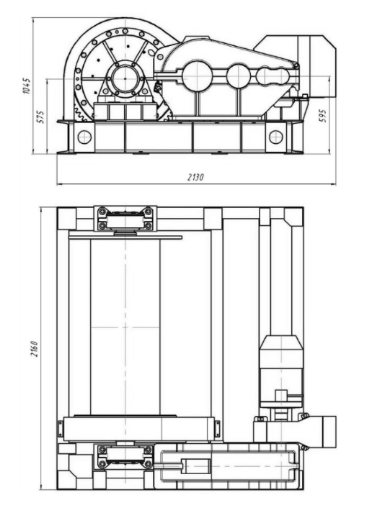

Габаритные размеры ЛМ-8

Технические характеристики ЛМ-8
