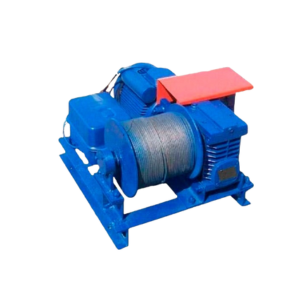

Монтажная лебедка ЛМЧ-0,4
Электрическая лебёдка ЛМЧ-0,4 отличается компактностью и достаточной мощностью, благодаря чему отлично подходит для выполнения монтажных работ как на производстве, так и в быту.
В конструкции предусмотрена возможность установки однофазного электродвигателя, рассчитанного на напряжение 220 В, что позволяет эффективно использовать потенциал основного привода — червячного редуктора 2Ч-80.
Также возможно применение аналогичных редукторов — РЧУ-80, Ч-80 или Чс-80, при этом рабочие характеристики устройства остаются на прежнем уровне. Сравнительные данные по всем доступным вариантам приведены в техническом каталоге.
В качестве тормозного механизма могут устанавливаться как электромагнитные, так и гидравлические тормоза. При наличии гидравлической системы необходимо регулярно контролировать уровень масла в толкателе, чтобы обеспечить надёжную и бесперебойную работу лебёдки.

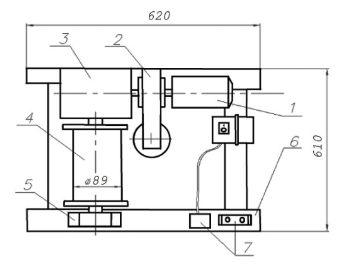

Габаритные размеры ЛМЧ-0,4
| 1 | Электродвигатель 2,2 кВт 1500 об/мин |
| 2 | Тормоз гидравлический или электромагнитный |
| 3 | Червячный одноступенчатый редуктор с межосевым расстоянием 80 мм |
| 4 | Барабан |
| 5 | Подшипниковая опора |
| 6 | Рама |
| 7 | Электроаппаратура и пульт управления |
Технические характеристики ЛМЧ-0,4
| Напряжение, В | 220/380 |
| Тяговое усилие, тс | 0,4 |
| Расчетная канатоёмкость, м | 80 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 5,6 |
| Габаритные размеры (Д х Ш х В), мм | 620 х 610 х 360 |
| Монтажные размеры (С х D), мм | 580 х 570 |
| Диаметр монтажных отверстий (Е), мм | 15 |
| Комплектация канатом по умолчанию | не комплектуется |
| Скорость навивки каната на первом слое, м/с | 0,2 |
| Диаметр барабана | 89 |
| Редуктор | 2Ч-80, Чс-80, РЧУ-80, Ч-80 |
| Тип тормоза | ТКГ 100, ТКТ 100 |
| Электродвигатель | АИР90L4 2,2кВт 1500 об/мин |
| АИРЕ100S4 2,2 кВт 1500 об/мин | |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 80 |
