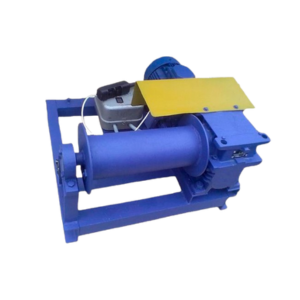

Монтажная лебедка ЛМЧ-1
Электрическая лебёдка ЛМЧ-1 предназначена для механизации монтажных, такелажных и разгрузочно-погрузочных работ в промышленности и строительстве. Эксплуатация устройства для подъёма людей строго запрещена.
Основу конструкции составляет одноступенчатый червячный редуктор Ч-125 с передаточным числом 31,5, работающий совместно с трёхфазным электродвигателем мощностью 4 кВт. Такая схема обеспечивает тяговое усилие до 1 тонны.
Основные компоненты лебёдки ЛМЧ-1 включают:
- Асинхронный электродвигатель АИР 100 L4;
- Колодочный гидротормоз ТКГ-160;
- Червячный редуктор Ч-125;
- Канатный барабан;
- Подшипниковую опору;
- Электроаппаратуру с пультом управления;
- Жёсткую сварную металлическую раму.
Связь между валами редуктора и двигателя осуществляется через эластичную муфту, которая также служит тормозным шкивом. Расположение всех узлов можно посмотреть на схеме в техническом каталоге.
Для стабильной работы важно регулярно проводить обслуживание, контролируя уровень масла в редукторе и гидротолкателе.

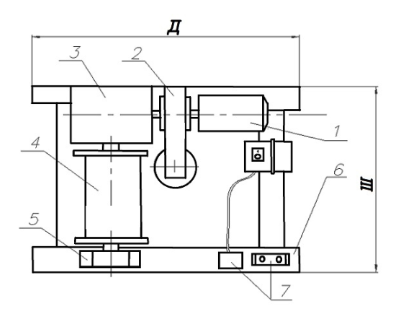

Габаритные размеры ЛМЧ-1
Технические характеристики ЛМЧ-1
| Напряжение, В | 380 |
| Тяговое усилие, тс | 1 |
| Расчетная канатоёмкость, м | 100 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 11 |
| Габаритные размеры (ДхШхВ), мм | 800х825х550 |
| Комплектация канатом по умолчанию | не входит в комплект |
| Скорость навивки каната на первом слое, м/с | 0,3 |
| Диаметр барабана, мм | 180 |
| Редуктор | Ч 125-31,5-52 |
| Тип тормоза | ТКГ 160 |
| Электродвигатель | АИР100L4 4 кВт 1500 об/мин |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 270 |
