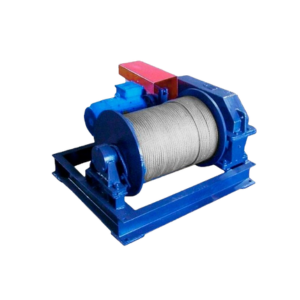

Тяговая лебедка ТЭЛ-1
Электрическая тяговая лебёдка ТЭЛ-1 предназначена для перемещения грузов как по горизонтали, так и по вертикали, за исключением подъёма людей, что категорически запрещено правилами эксплуатации.
Максимальное тяговое усилие, создаваемое барабаном, составляет 1 тонна-сила (1000 кгс). Конструкция устройства основана на взаимодействии электродвигателя и редуктора, дополненных рядом вспомогательных элементов.
В состав механизма входят:
- электродвигатель мощностью 4 кВт с частотой вращения 1000 об/мин,
- тормозная система ТКГ-160,
- муфта, совмещающая функции соединения и тормозного шкива,
- двухступенчатый редуктор Ц2У 200×20,
- тяговый барабан с канатом
- внешняя подшипниковая опора,
- пульт управления и комплект электрооборудования,
- прочная металлическая сварная рама.
В зависимости от требований эксплуатации, возможно использование электродвигателей в обычном, пылевлагозащищённом или взрывозащищённом исполнении. По запросу лебёдка может оснащаться системой дистанционного управления.

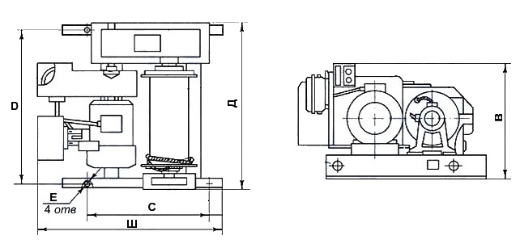

Габаритные размеры ТЭЛ-1
Технические характеристики ТЭЛ-1
| Напряжение, В | 380 |
| Тяговое усилие, тс | 1 |
| Расчетная канатоёмкость, м | 80 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 8,3 - 8,8 |
| Габаритные размеры (Д х Ш х В), мм | 750 х 846 х 607 |
| Монтажные размеры (С х D), мм | 735 х 550 |
| Диаметр монтажных отверстий (Е), мм | 17 |
| Комплектация канатом по умолчанию | не входит в комплект |
| Скорость навивки каната на первом слое, м/с | 0,3 |
| Диаметр барабана | 180 |
| Редуктор | Ц2У-200-20 |
| Тип тормоза | ТКГ 160 |
| Электродвигатель | 4 кВт 1000 об/мин |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 250 |
