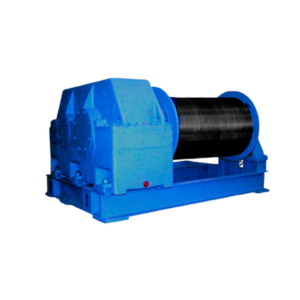

Тяговая лебедка ТЭЛ-10

Электрическая тяговая лебёдка ТЭЛ-10 предназначена для выполнения погрузочно-разгрузочных задач при перемещении грузов массой до 10 тонн (10000 кгс).

Её можно использовать как автономное устройство, применять в роли однобарабанной маневровой лебёдки или интегрировать в состав грузоподъёмных механизмов, таких как краны. При этом эксплуатация лебёдки для подъёма людей строго запрещена.

Конструкция устройства основана на четырёхступенчатом цилиндрическом редукторном узле, который состоит из двух соединённых редукторов: Ц2У-200 (первичный) и Ц2Н-500 (основной). В старых модификациях модели в качестве главного редуктора применялся РМ-850.

Оборудование включает стандартные компоненты, характерные для тяговых лебёдок:

1. Сварная рама, являющаяся каркасом для всей конструкции.
2. Барабан в сборе.
3. Муфта, соединяющая электродвигатель 11 кВт 1000 об/мин с первичным редуктором Ц2У-200. Она же одновременно является тормозным шкивом.
4. Муфта, соединяющая выходной вал первичного редуктора с входным валом главного редуктора Ц2Н-500 (РМ-850).
5. Пусковое электрооборудование.
6. Кожух тормозного устройства.
7. Кожух электроаппаратуры.
8. Гидравлический тормоз ТКГ-200.
9. Редуктор Ц2У-200.
10. Редуктор Ц2Н-500.
11. Электродвигатель АИР 160 S6 (при общепромышленном применении лебёдки).

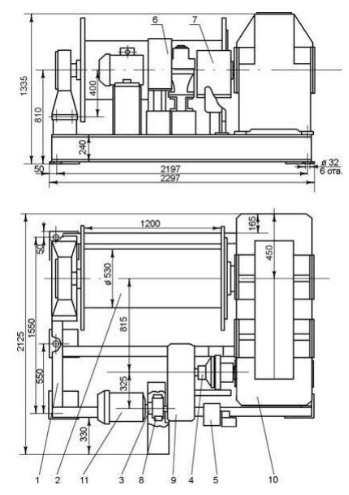

Габаритные размеры ТЭЛ-10

Технические характеристики ТЭЛ-10
