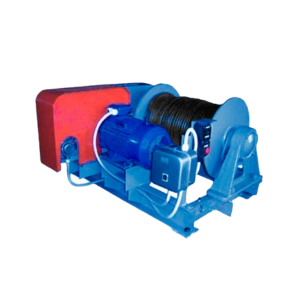

Тяговая лебедка ТЭЛ-3,2
Электрическая тяговая лебёдка ТЭЛ-3,2 предназначена для перемещения грузов как в вертикальной, так и в горизонтальной плоскости с максимальной нагрузкой до 3,2 тонн-силы.
Она может применяться как самостоятельное устройство или устанавливаться в составе подъёмных кранов. Использование лебёдки для подъёма людей категорически запрещено.
Конструкция модели ТЭЛ-3,2 представляет собой единую систему, включающую электрические, механические и гидравлические компоненты, смонтированные на прочной стальной раме.
Передача вращения от электродвигателя к редуктору осуществляется через муфту, которая одновременно служит тормозным шкивом.
При проведении технического обслуживания обязательно контролируется уровень и качество масла в редукторе и гидротолкателе.

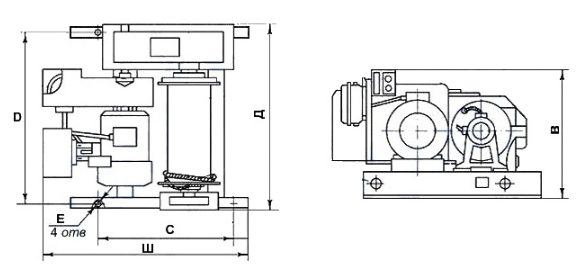

Габаритные размеры ТЭЛ-3,2
В состав лебедки входят:
- Электрический трёхфазный двигатель 11 кВт 1500 об/мин;
- Колодочный гидравлический тормоз ТКГ-200;
- Цилиндрический трёхступенчатый редуктор 1Ц3У-250-80-11;
- Барабан;
- Подшипниковая опора барабана;
- Электрическая аппаратура;
- Рама.
Технические характеристики ТЭЛ-3,2
| Напряжение, В | 380 |
| Тяговое усилие, тс | 3,2 |
| Расчетная канатоёмкость, м | 250 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 16,5 |
| Габаритные размеры (Д х Ш х В), мм | 1210 х 1260 х 726 |
| Монтажные размеры (С х D), мм | 425 х 1108 |
| Диаметр монтажных отверстий (Е), мм | 20 |
| Комплектация канатом по умолчанию | не входит в комплект |
| Скорость навивки каната на первом слое, м/с | 0,2 |
| Диаметр барабана | 325 |
| Редуктор | 1Ц3У-250-80-11 |
| Тип тормоза | ТКГ 200 |
| Электродвигатель | АИР132М4 |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 1100 |
