Тяговая лебедка ТЭЛ-5

Тяговая электрическая лебёдка ТЭЛ-5 предназначена для автоматизации погрузочно-разгрузочных процессов и может применяться как автономно, так и в составе подъёмных кранов.

Максимальное тяговое усилие лебёдки составляет 5 тонн-сил (5000 кгс).

Конструкция основывается на двух последовательно соединённых цилиндрических двухступенчатых редукторах — Ц2У-160 и Ц2У-400Н. При монтаже лебёдки на кран возможна установка редуктора в картерном варианте — Ц2У-400К.

В состав устройства входят:

• трёхфазный электродвигатель;
• два цилиндрических редуктора;
• тормозной механизм;
• соединительная муфта либо зубчатая передача (в зависимости от варианта исполнения);
• рабочий барабан с намотанным канатом;
• опора для барабана;
• электрооборудование с системой управления;
• монтажная рама.

Главное отличие моделей ТЭЛ-5 и ТЭЛ-5А заключается в способе передачи вращения между редукторами: у ТЭЛ-5А редукторы соединены упругой муфтой, тогда как у ТЭЛ-5 вращение передаётся через зубчатую пару.

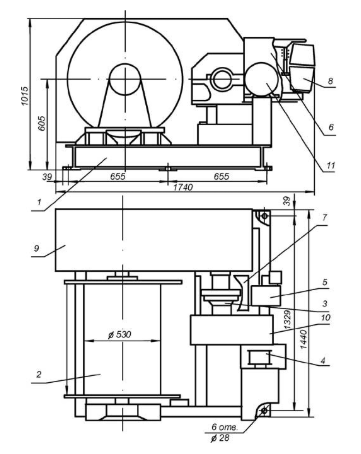

Технические характеристики ТЭЛ-5

1. Сварная рама лебедки;
2. Рабочий барабан;
3. Муфта;
4. Муфта;
5. Электрооборудование и пультом управления;
6. Кожух тормозного устройства;
7. Кожух муфты;
8. Тормоз гидравлический ТКГ-200;
9. Редуктор Ц2У-400Нх31,5;
10. Редуктор 1Ц2У-160х31,5;
11. Электродвигатель 7,5 кВт 1000 об/мин.
