Тяговая лебедка ТЭЛ-8

Электрическая тяговая лебёдка ТЭЛ-8 предназначена для механизированного перемещения тяжёлых грузов и может применяться как автономно, так и в составе более сложных подъёмных систем.

Максимальное тяговое усилие устройства составляет 8 тонн-сил (8000 кгс) — это основное ограничение при её использовании.

Конструкция лебёдки включает несколько ключевых узлов, каждый из которых отвечает за выполнение своей задачи в общем механизме.

В основе работы лежит пятиступенчатая передача, состоящая из двух двухступенчатых редукторов и одной дополнительной внешней ступени.

Данная схема обеспечивает передачу высокого тягового усилия на канат при относительно низкой скорости намотки, что позволяет применять электродвигатель с умеренной мощностью.

Технические характеристики ТЭЛ-8

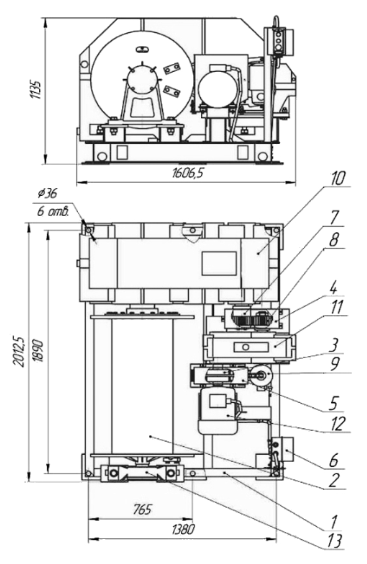

1. Рама – является базой для расположения и установки всех сборочных единиц;
2. Барабан, диаметр которого влияет на такие характеристики, как канатоёмкость, тяговое усилие и скорость навивки каната;
3. Упругая втулочно-пальчиковая муфта, соединяющая электродвигатель с первичным редуктором. Одна из полумуфт одновременно является тормозным шкивом;
4. Кожух, закрывающий внешнюю зубчатую передачу;
5. Кожух, закрывающий тормозное устройство;
6. Шкаф с электрооборудованием;
7. Шестерня на выходном валу первичного редуктора;
8. Шестерня на входном валу главного редуктора;
9. Гидравлический колодочный тормоз ТКГ-200;
10. Главный редуктор – возможна установка цилиндрических двухступенчатых редукторов Ц2Н-450 или РМ-750;
11. Первичный редуктор – двухступенчатый редуктор Ц2У-200;
12. Электрический двигатель – в базовой комплектации устанавливается 15 кВт 1000 об/мин;
13. Задняя опора барабана с подшипником.
