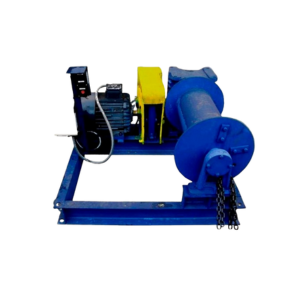

Тяговая лебедка ТЛЧ-14А
Электрическая червячная тяговая лебёдка ТЛЧ-14А предназначена для механизации разгрузочно-погрузочных процессов и не может использоваться для подъема людей.
В её конструкцию входят:
- трёхфазный электродвигатель мощностью 3 кВт,
- одноступенчатый червячный редуктор типа Ч-100,
- барабан для каната,
- тормозное устройство.
Все элементы смонтированы на единой сварной раме, что обеспечивает компактную форму и упрощает установку. Схема габаритов и компоновки представлена в каталоге.
Питание осуществляется от стандартной трёхфазной сети с напряжением 380 В.

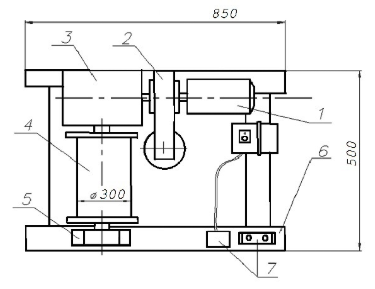

Габаритные размеры ТЛЧ-14А
| № | Наименование |
| 1 | Асинхронный электродвигатель 3 кВт 1500 об/мин |
| 2 | Тормоз гидравлический ТКГ |
| 3 | Червячный редуктор Ч 100 |
| 4 | Барабан |
| 5 | Опора с подшипником |
| 6 | Рама |
| 7 | Пульт управления с контроллерами |
Технические характеристики ТЛЧ-14А
| Напряжение, В | 380 |
| Тяговое усилие, тс | 0,42 |
| Расчетная канатоёмкость, м | 80 |
| Рекомендуемый диаметр каната по ГОСТ 2688-80, мм | 6,9 |
| Габаритные размеры (Д х Ш х В), мм | 850 х 500 х 550 |
| Монтажные размеры (С х D), мм | 400 х 740 |
| Диаметр монтажных отверстий (Е), мм | 22 |
| Комплектация канатом по умолчанию | не комплектуется |
| Скорость навивки каната на первом слое, м/с | 0,45 |
| Диаметр барабана | 300 |
| Редуктор | Ч-100-31,5 |
| Тип тормоза | ТКГ 160 |
| Электродвигатель | АИР100S4 3 кВт 1500 об/мин |
| Климатическое исполнение по ГОСТ 15150-69 | У2 |
| Температура окружающей среды, ºС | от -40 до +40 |
| Окружающая среда | невзрывоопасная |
| Режим работы | легкий |
| Масса без каната, кг | 280 |
