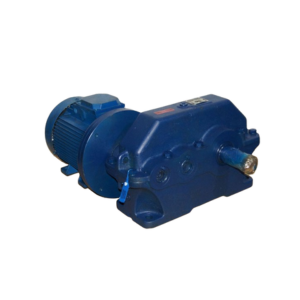

Мотор-редуктор 1МЦ2У-160
Мотор-редуктор 1МЦ2У-160 предназначен для длительной непрерывной работы (режим S1 по ГОСТ 183-74) в течение 8–24 часов в сутки. Он применяется в составе различных промышленных механизмов и оборудования.
Допустимые условия эксплуатации:
- постоянные и переменные рабочие нагрузки;
- любое направление вращения выходного вала, включая реверсивное;
- невзрывоопасная и неагрессивная среда, с пылевыми загрязнениями не более 10 мг/м³;
- климатическое исполнение — У, категория размещения 3 по ГОСТ 15150-69;
- стандартная высота установки — до 1000 м над уровнем моря, при соблюдении ГОСТ 183-74 возможна эксплуатация и на больших высотах;
- питание — от трёхфазной сети переменного тока 380 В, 50–60 Гц. По согласованию возможна работа с иными параметрами напряжения.

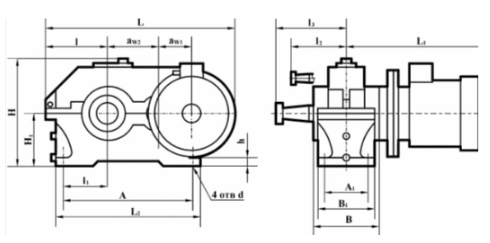

Габаритные и присоединительные размеры мотор-редуктора 1МЦ2У-160
| Частота вращения выходного вала, об/мин | aW1 | aW2 | L | L1 | Н | Н1 | L2 | l | l1 | l2 | l3 | A | A1 | d | B | B1 | h |
| не более | |||||||||||||||||
| 180;140;112; 90;71;56 | 100 | 160 | 535 | 557 | 345 | 170 | 475 | 200 | 135 | 170 | 224 | 425 | 140 | 24 | 206 | 195 | 24 |
| 45; 35,5; 28; 22,5; 18 | 510 | 489 | |||||||||||||||

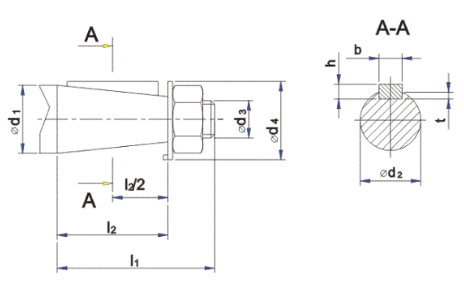

Размеры валов мотор-редуктора 1МЦ2У160
| Вал | d 1 | d 2 | d 3 | d 4 , не более | l 1 | l 2 | b | h | t |
| быстроходный | 25 | 22,9 | M16x1,5 | 45 | 60 | 42 | 5 | 5 | 3 |
| тихоходный | 55 | 50,9 | M36x3,0 | 88 | 110 | 82 | 14 | 9 | 5,5 |
Технические характеристики 1МЦ2У160
| Типоразмер мотор-редуктора | Номинальная частота вращения выходного вала, об/мин | Номинальный крутящий момент на выходном валу, Нм | Допускаемая радиальная консольная нагрузка на выходном валу, Н |
| 1МЦ2У-160 | 180 | 556 | 9000 |
| 140 | 718 | ||
| 112 | 876 | ||
| 90 | 1113 | ||
| 71 | 986 | ||
| 728 | |||
| 56 | 1203 | ||
| 889 | |||
| 45 | 1148 | ||
| 846 | |||
| 35,5 | 1049 | ||
| 786 | |||
| 28 | 1250 | ||
| 943 | |||
| 22,5 | 1167 | ||
| 865 | |||
| 18 | 1145 | ||
| 792 |
| Электродвигатель | КПД Мотор -редуктора | Масса мотор -редуктора, не более, кг | |
| Типоразмер | Мощность, кВт | ||
| АИР132М4 | 11 | 0,85 | 166 |
| АИР132S4 | 7,5 | 0,84 | 163 |
| АИР112М4 | 5,5 | 0,82 | 139 |
| АИР132S4 | 7,5 | 0,84 | 162 |
| АИР112M4 | 5,5 | 0,82 | 137 |
| АИР100L4 | 4 | 0,82 | 127 |
| АИР100S4 | 3 | 0,79 | 122 |
| АИР112MB6 | 4 | 0,79 | 136 |
| АИР112MA6 | 3 | 0,78 | 132 |
| АИР100L6 | 2,2 | 0,78 | 125 |
| АИР112MA8 | 2,2 | 0,73 | 131 |
| АИР100L8 | 1,5 | 0,73 | 123 |
Варианты сборки мотор-редуктора 1МЦ2У160
Условное обозначение
Мотор-редуктор 1МЦ2У-160-45-5,5-22 У3, где
- 1МЦ2У - мотор-редуктор цилиндрический двухступенчатый
- 160 - межосевое расстояние тихоходной ступени, мм
- 45 - обороты на выходном валу, об/мин
- 5,5 - мощность электродвигателя, кВт
- 22 - вариант сборки
- У3 - климатическое исполнение и размещение
