Цилиндрический соосный мотор-редуктор 4МЦ2С-100
Цилиндрические соосные мотор-редукторы 4МЦ2С-100 представляют собой электромеханические приводы общего назначения.
Они предназначены для работы в режиме S1 (согласно ГОСТ 183-74) с возможностью непрерывной эксплуатации до 24 часов в сутки при следующих условиях:
Условия эксплуатации:
- Направление вращения выходных валов – в любую сторону.
- Окружающая среда – неагрессивная и невзрывоопасная, с содержанием непроводящей пыли не более 10 мг/м³
- Климатическое исполнение – У (категория размещения 3) по ГОСТ 15150-69, с рабочей высотой до 1000 м над уровнем моря.
- Допускается эксплуатация на высоте более 1000 м при соблюдении требований ГОСТ 183-74.
- Электродвигатели мотор-редукторов рассчитаны на питание от сети переменного тока с частотой 50 Гц и номинальным напряжением 380 В. По согласованию с производителем возможно изготовление устройств для работы на других стандартных напряжениях.

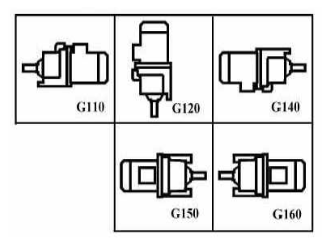

Конструктивное исполнение по способу монтажа

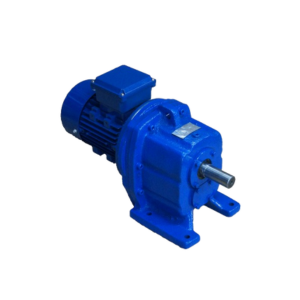

мотор-редуктор 4МЦ2С на лапах
мотор-редуктор 4МЦ2С с фланцем
Технические характеристики 4МЦ2С-100
| Тип | Ном. частота вращения вала, об/мин | Ном. крутящий момент на валу, Нм | Доп. радиальная нагрузка на валу, Н | Масса без смазки, кг не более | Мощность двигателя, кВт | КПД мотор-редуктора, не менее |
| 4МЦ2С-100 | 28 | 741 | 6100 | 95 | 2,2 | 0,75 |
| 31,5 | 666 | |||||
| 35,5 | 601 | |||||
| 35,5 | 832 | 3,0 | 0,77 | |||
| 40 | 689 | |||||
| 45 | 632 | |||||
| 45 | 817 | 4,0 | 0,78 | |||
| 50 | 742 | 0,79 | ||||
| 56 | 677 | 0,78 | ||||
| 63 | 621 | 0,80 | ||||
| 63 | 826 | 5,5 | 0,88 | |||
| 71 | 746 | |||||
| 80 | 619 | |||||
| 90 | 567 | |||||
| 100 | 521 | |||||
| 100 | 693 | 7,5 | 0,86 | |||
| 112 | 617 | |||||
| 125 | 554 | |||||
| 140 | 500 | |||||
| 160 | 454 | |||||
| 180 | 380 |
Пример записи условного обозначения мотор-редуктора:
Мотор-редуктор 4МЦ2С - 63 - 28 - 0,55 - G110 - Ц У3 , где
- 4МЦ2С - тип мотор-редуктора;
- 63 - радиус расположения осей сателлитов, мм;
- 28 - частота вращения выходного вала, об/мин;
- 0,55 - мощность электродвигателя, кВт;
- G110 - исполнение по монтажу;
- Ц-выходной вал (К - конический, Ц - цилиндрический)
- У3- климатическое исполнение и категория размещения;
