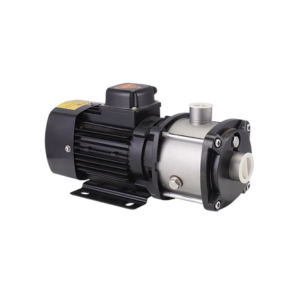

Горизонтальные многоступенчатые насосы серии CHM
Горизонтальные многоступенчатые насосы серии CHM предназначены для доставки чистой воды в здания жилого и промышленного назначения.
Используемая многоступенчатая система обеспечивает высокий уровень напора до 56 метров, при этом поддерживается относительно невысокая производительность до 28 м³/час.
Весь корпус и другие компоненты, образующие проточную часть насосов, изготовлены из прочной нержавеющей стали AISI304.
Конструкция CHM
Насосы созданы в форме компактного моноблока, который объединяет в себе электродвигатель и насосную часть, содержащую рабочие ступени. Основная часть корпуса выполнена из нержавеющей стали, а передняя крышка из чугуна, но она не имеет контакта с водой, позволяя использовать насосы CHM для перекачивания питьевой воды.
Насосы горизонтально расположены, без отверстий для предварительного залива или слива воды. Входной патрубок находится над валом насоса, а напорный радиальный патрубок направлен вверх.
Эти насосы обладают компактным дизайном, что облегчает процесс обслуживания. Съемный корпус насоса позволяет легко очищать рабочее колесо.
Применение CHM
- водоснабжение;
- системы кондиционирования воздуха;
- системы охлаждения, нагрева, циркуляции воды;
- системы водоочистки, фильтрации, водоподготовки;
- системы орошения;
- санитарно-техническое оборудование;
- установки повышения давления.
Технические характеристики CHM
| Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Мощность (кВт) | Напряжение (В) | Входной патрубок |
| CHM 2-3 v.220 | 2 м³/час при 24 м.в.ст. | 4 | 27 | 0.37 | 220 | 1" |
| CHM 2-3 v.380 | 2 м³/час при 24 м.в.ст. | 4 | 27 | 0.37 | 380 | 1" |
| CHM 2-4 v.220 | 2 м³/час при 32 м.в.ст. | 4 | 36 | 0.55 | 220 | 1" |
| CHM 2-4 v.380 | 2 м³/час при 32 м.в.ст. | 4 | 36 | 0.55 | 380 | 1" |
| CHM 2-5 v.220 | 2 м³/час при 40 м.в.ст. | 4 | 44 | 0.55 | 220 | 1" |
| CHM 2-5 v.380 | 2 м³/час при 40 м.в.ст. | 4 | 44 | 0.55 | 380 | 1" |
| CHM 4-3 v.220 | 4 м³/час при 25 м.в.ст. | 6 | 29 | 0.55 | 220 | 1 1/4" |
| CHM 4-3 v.380 | 4 м³/час при 25 м.в.ст. | 6 | 29 | 0.55 | 380 | 1 1/4" |
| CHM 4-4 v.220 | 4 м³/час при 30 м.в.ст. | 6 | 38 | 0.75 | 220 | 1 1/4" |
| CHM 4-5 v.220 | 4 м³/час при 40 м.в.ст. | 6 | 47 | 1 | 220 | 1 1/4" |
| CHM 4-6 v.220 | 4 м³/час при 49 м.в.ст. | 6 | 56.5 | 1.3 | 220 | 1 1/4" |
| CHM 4-6 v.380 | 4 м³/час при 49 м.в.ст. | 6 | 56.5 | 1.3 | 380 | 1 1/4" |
| CHM 12-2 v.220 | 12 м³/час при 19.5 м.в.ст. | 16 | 23 | 1.5 | 220 | 1 1/2" |
| CHM 12-2 v.380 | 12 м³/час при 19.5 м.в.ст. | 16 | 23 | 1.5 | 380 | 1 1/2" |
| CHM 12-3 v.380 | 12 м³/час при 29.5 м.в.ст. | 16 | 35 | 1.85 | 380 | 1 1/2" |
| CHM 12-4 v.380 | 12 м³/час при 39.5 м.в.ст. | 16 | 47 | 2.4 | 380 | 1 1/2" |
| CHM 16-2 v.380 | 16 м³/час при 21.7 м.в.ст. | 22 | 26 | 2.2 | 380 | 2" |
| CHM 16-3 v.380 | 16 м³/час при 34 м.в.ст. | 22 | 40 | 3 | 380 | 2" |
| CHM 16-4 v.380 | 16 м³/час при 45 м.в.ст. | 22 | 53.5 | 4 | 380 | 2" |
| CHM 20-2 v.380 | 20 м³/час при 22 м.в.ст. | 28 | 27 | 2.2 | 380 | 2" |
| CHM 20-3 v.380 | 20 м³/час при 34 м.в.ст. | 28 | 39.5 | 4 | 380 | 2" |
