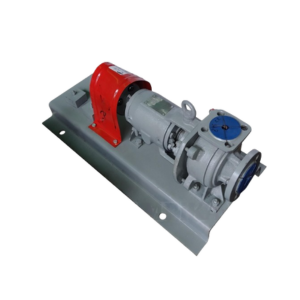

Центробежный химический насос Х 150-125-315К-СД

Центробежный химический насос Х 150-125-315К-СД предназначен для перекачивания химически активной рабочей жидкости, а также нейтральной жидкости с характеристиками:

• Плотность - менее 1850 кг/куб. м
• Вязкость - до 30*10-6 кв.м/с
• Содержание твердых фракций размером до 0,2 мм
• Объемная концентрация твердых фракций - до 0,1%

Температура рабочей жидкости, в зависимости от типа исполнения насоса:

• "Д" от 0 С до +90 С;
• "Л" от 0 С до +70 С;
• "К", "Е", "И" от -40 С до +120 С.

Особенность насоса - возможность их обслуживания без отсоединения самого корпуса насоса от всасывающего и напорного трубопроводов. Данная особенность значительно сокращает время обслуживания насоса, упрощает процедуру диагностики и планово-предупредительного ремонта на объекте.

Подвод рабочей жидкости происходит посредством трубопровода, находящегося строго по оси вала насоса. Отвод – вертикально вверх.

Привод насоса от электродвигателя осуществляется посредством упругой муфты. Насосы могут комплектоваться с проставком между полумуфтами насоса и двигателя. При наличии проставки повторная центровка насоса с двигателем после монтажа не требуется.

Тип электродвигатели и его исполнение – в зависимости от условий работы насосного агрегата.

Маркировка насоса

Пример: Х 50-32-125К-5

• Х – насос серии «Х»;
• 50 - диаметр патрубка, всасывающего рабочую жидкость мм;
• 32 - диаметр патрубка насоса на выходе жидкости, мм;
• 125 - номинальный диаметр рабочего колеса, мм.

К - исполнение насоса по материалу, из которого изготовлена проточная часть:

• «К» - высоколегированная хромоникелевая нержавеющая сталь марки 12Х18Н9ТЛ;
• «Е» - высоколегированная хромоникелемолибденовая нержавеющая сталь марки 12Х18Н12МЗТЛ;
• «И» - высоколегированная хромоникельмолибденомеднистая нержавеющая сталь марки 07ХН25МДТЛ;
• «Т» - титановый сплав марки ТЛ3 или ВТ1-0;
• «А» - углеродистая сталь марки 25Л.
• «Л» - кремнистый чугун марки ЧС15
• «Д» - хромистый чугун марки ЧХ28 или ЧХ32 (обладает повышенными антикоррозийными свойствами)

5 - исполнение насоса по типу применяемого уплотнения вала:

Варианты уплотнения вала:

• С - одинарное сальниковое уплотнение;
• СД - двойное сальниковое уплотнение;
• 5 - одинарное торцовое уплотнение;
• 55 - двойное торцовое уплотнение.

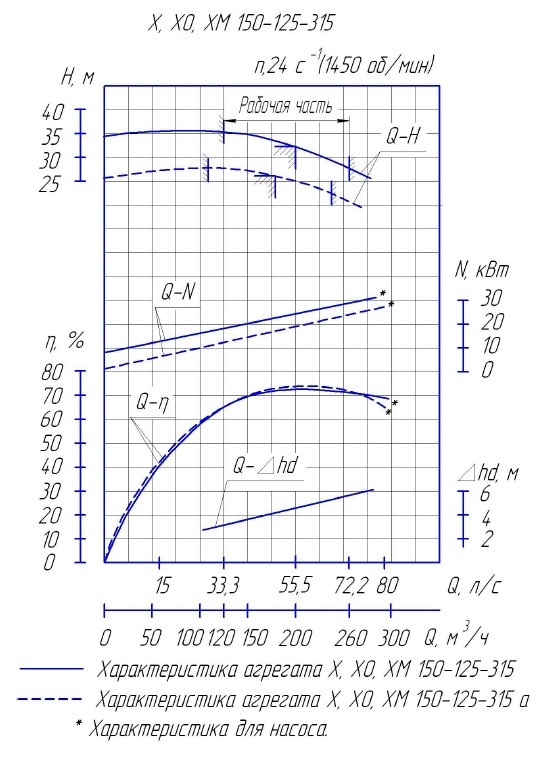

Технические характеристики
