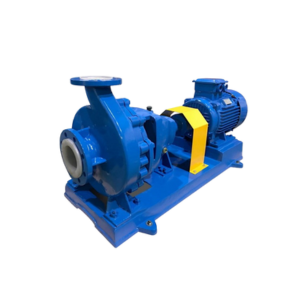

Химические центробежные насосы ZY Technology IHF
Одноступенчатые центробежные фторопластовые насосы ZY Technology IHF предназначены для перекачки химически агрессивных сред.
Насосы разработаны с учетом национальных стандартов и имеют следующие преимущества:
- Устойчивость к коррозии.
- Устойчивость к износу.
- Возможность работы с высокими температурами.
- Высокая механическая прочность корпуса.
Благодаря вышеперечисленным достоинствам, насос находит широкое применение:
- в водоподготовке и водоотведении;
- химической и фармакологической промышленности;
- нефтехимии и металлургии;
- электротехнике и микроэлектронике;
- для проведения кислотной очистки веществ и при производстве бумаги.
Насос может использоваться для перекачки серной, соляной, азотной, уксусной и плавиковой кислоты, а также царской водки, сильных окислителей и высококоррозионных веществ.
Конструкция
Насосы ZY Technology IHF изготовлены из чугуна. Для защиты от агрессивных сред и рабочая камера, и рабочее колесо футерованы фторопластом. На валу установлено сильфонное уплотнение.
Статическое и динамическое кольца выполнены из спеченного карбида кремния (SSIC). Этот материал позволяет добиться коррозионной устойчивости, механической прочности и высокой степени защиты от протечек. Кроме того, он обеспечивает стабильную работу с низким уровнем шума в течение длительного времени.

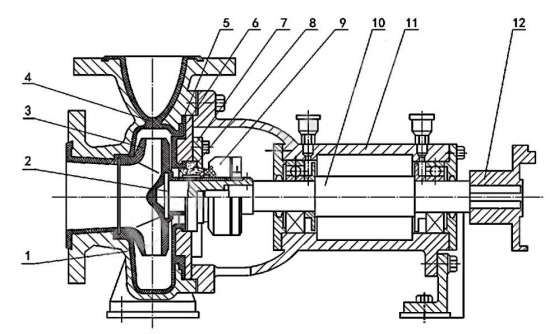

| № | Название | Материал |
| 1 | Корпус насоса | Чугун HT200 |
| 2 | Рама рабочего колеса | Сталь 45 |
| 3 | Рабочее колесо | FEP |
| 4 | Уплотнение корпуса насоса | FEP |
| 5 | Уплотнение кожуха насоса | FEP |
| 6 | Кожух насоса | Чугун HT200 |
| 7 | Сальник механического уплотнения | Нержавеющая стать ICr18Ni9Ti |
| 8 | Статическое кольцо | Спеченный карбид кремния SSIC |
| 9 | Динамическое кольцо | Спеченный карбид кремния SSIC |
| 10 | Вал | Сталь 3Cr13 |
| 11 | Подшипник | Чугун HT200 |
| 12 | Сцепление | Чугун HT200 |
Технические характеристики ZY Technology IHF
| Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Мощность (кВт) | Материал проточной части | Максимальная плотность (кг/дм³) | Входной патрубок (мм) |
| IHF 32-25-125/2-FEP/C-015 | 5 м³/час при 20 м.в.ст. | 8.7 | 22 | 1.5 | Фторопласт FEP | 1.8 | 32 мм |
| IHF 32-25-160/2-FEP/C-030 | 6.5 м³/час при 30 м.в.ст. | 10 | 32 | 3 | Фторопласт FEP | 1.5 | 32 мм |
| IHF 40-25-125/2-FEP/C-015 | 6.5 м³/час при 20 м.в.ст. | 10 | 22 | 1.5 | Фторопласт FEP | 1.1 | 40 мм |
| IHF 40-25-160/2-FEP/C-030 | 6.5 м³/час при 32 м.в.ст. | 10 | 33 | 3 | Фторопласт FEP | 1.1 | 40 мм |
| IHF 50-32-125/2-FEP/C-022 | 12.5 м³/час при 20 м.в.ст. | 15 | 24 | 2.2 | Фторопласт FEP | 1.3 | 50 мм |
| IHF 50-32-125/2-FEP/C-030 | 12.5 м³/час при 20 м.в.ст. | 15 | 24 | 3 | Фторопласт FEP | 1.8 | 50 мм |
| IHF 50-32-160/2-FEP/C-040 | 12.5 м³/час при 32 м.в.ст. | 15 | 36 | 4 | Фторопласт FEP | 1.3 | 50 мм |
| IHF 50-32-160/2-FEP/C-055 | 12.5 м³/час при 32 м.в.ст. | 15 | 36 | 5.5 | Фторопласт FEP | 1.8 | 50 мм |
| IHF 50-32-200/2-FEP/C-075 | 12.5 м³/час при 50 м.в.ст. | 15 | 54 | 7.5 | Фторопласт FEP | 1.3 | 50 мм |
| IHF 50-32-200/2-FEP/C-110 | 12.5 м³/час при 50 м.в.ст. | 15 | 54 | 11 | Фторопласт FEP | 1.8 | 50 мм |
| IHF 65-50-125/2-FEP/C-030 | 25 м³/час при 20 м.в.ст. | 32 | 23 | 3 | Фторопласт FEP | 1.2 | 65 мм |
| IHF 65-50-125/2-FEP/C-040 | 25 м³/час при 20 м.в.ст. | 32 | 23 | 4 | Фторопласт FEP | 1.6 | 65 мм |
| IHF 65-50-125/2-FEP/C-055 | 25 м³/час при 20 м.в.ст. | 32 | 23 | 5.5 | Фторопласт FEP | 1.9 | 65 мм |
| IHF 65-50-160/2-FEP/C-055 | 25 м³/час при 32 м.в.ст. | 32 | 35 | 5.5 | Фторопласт FEP | 1.3 | 65 мм |
| IHF 65-50-160/2-FEP/C-075 | 25 м³/час при 32 м.в.ст. | 32 | 35 | 7.5 | Фторопласт FEP | 1.7 | 65 мм |
| IHF 65-50-160/2-FEP/C-110 | 25 м³/час при 32 м.в.ст. | 32 | 35 | 11 | Фторопласт FEP | 1.9 | 65 мм |
| IHF 65-40-200/2-FEP/C-110 | 25 м³/час при 50 м.в.ст. | 32 | 53 | 11 | Фторопласт FEP | 1.1 | 65 мм |
| IHF 65-40-200/2-FEP/C-150 | 25 м³/час при 50 м.в.ст. | 32 | 53 | 15 | Фторопласт FEP | 1.4 | 65 мм |
| IHF 65-40-200/2-FEP/C-185 | 25 м³/час при 50 м.в.ст. | 32 | 53 | 18.5 | Фторопласт FEP | 1.8 | 65 мм |
| IHF 80-65-125/2-FEP/C-055 | 50 м³/час при 20 м.в.ст. | 60 | 24 | 5.5 | Фторопласт FEP | 1.2 | 80 мм |
| IHF 80-65-125/2-FEP/C-110 | 50 м³/час при 20 м.в.ст. | 60 | 24 | 11 | Фторопласт FEP | 1.9 | 80 мм |
| IHF 80-65-160/2-FEP/C-110 | 50 м³/час при 32 м.в.ст. | 60 | 37 | 11 | Фторопласт FEP | 1.3 | 80 мм |
| IHF 80-65-160/2-FEP/C-150 | 50 м³/час при 32 м.в.ст. | 60 | 37 | 15 | Фторопласт FEP | 1.8 | 80 мм |
| IHF 80-50-200/2-FEP/C-150 | 50 м³/час при 50 м.в.ст. | 60 | 53 | 15 | Фторопласт FEP | 1.2 | 80 мм |
| IHF 80-50-200/2-FEP/C-220 | 50 м³/час при 50 м.в.ст. | 60 | 53 | 22 | Фторопласт FEP | 1.7 | 80 мм |
| IHF 80-50-200/2-FEP/C-300 | 50 м³/час при 50 м.в.ст. | 60 | 53 | 30 | Фторопласт FEP | 1.8 | 80 мм |
| IHF 100-80-125/2-FEP/C-110 | 100 м³/час при 20 м.в.ст. | 120 | 24 | 11 | Фторопласт FEP | 1.1 | 100 мм |
| IHF 100-80-160/2-FEP/C-150 | 100 м³/час при 32 м.в.ст. | 120 | 38 | 15 | Фторопласт FEP | 1.1 | 100 мм |
| IHF 100-65-200/2-FEP/C-300 | 100 м³/час при 50 м.в.ст. | 120 | 53 | 30 | Фторопласт FEP | 1.1 | 100 мм |
