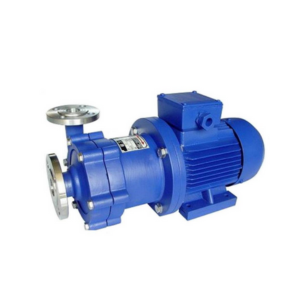

Герметичные насосы с магнитной муфтой серии CQ
Герметичные насосы с магнитной муфтой серии CQ предназначены для перекачивания агрессивных, токсичных, в том числе горючих жидкостей.
Насосы имеют моноблочную конструкцию, но при необходимости двигатель может быть отделен от насоса.
Насосы серии CQ находят применение в нефтехимии, фармакологии, химии, производстве электронных компонентов, предприятиях по утилизации отходов, пищевой промышленности, водоподготовке и полиграфии.
Перекачиваемая жидкость не должна содержать твердых включений более 0,1 мм в диаметре, волокон и ферромагнитных частиц. Давление на входе не должно превышать 10 бар.
Температура перекачиваемой жидкости не должна превышать 120 °С, минимальная температура жидкости -20 °С.
Принцип работы
Основные части герметичного центробежного насоса с магнитной муфтой — это двигатель, магнитная муфта, рабочее колесо и рабочая камера. Колесо и камера выполнены из нержавеющей стали, позволяющей перекачивать агрессивные, токсичные и горючие вещества. Магнитная муфта обеспечивает передачу крутящего момента без нарушения герметичности рабочей камеры. Такой подход позволяет гарантировать отсутствие даже минимальных утечек перекачиваемой жидкости.
Когда двигатель вращает внешнюю часть магнитной муфты, силовые линии магнитного поля пронизывают разделяющую перегородку и воздействуют на расположенный внутри рабочей камеры ротор. Под воздействием магнитного поля ротор внутри рабочей камеры вращается практически синхронно с двигателем. Такая система позволяет передавать крутящий момент сквозь сплошную неподвижную стенку рабочей камеры, без какого-либо механического контакта. Отсутствие динамических уплотнений позволяет полностью исключить подтекание жидкости из рабочей камеры насоса.
Условия эксплуатации
- Плотность перекачиваемой жидкости 1 - 1,6 кг/дм (в зависимости от модели).
- Допустимый диапазон температуры окружающей среды составляет от 0 до +40 °C.
- Допустимый диапазон температуры жидкости составляет от 0 до +120 °C.
- Горизонтальная установка.
- Не допускается работа насоса в режиме сухого хода (без жидкости).
Технические характеристики ZY Technology CQ
| Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Мощность (кВт) | Материал проточной части | Максимальная плотность (кг/дм³) | Входной патрубок (мм) |
| 32CQ-15/2-304/C | 6.6 м³/час при 15 м.в.ст. | 8.3 | 17 | 1.1 | Нерж. сталь | 1.25 | 32 мм |
| 32CQ-25/2-304/C | 6.6 м³/час при 25 м.в.ст. | 8.3 | 29 | 1.1 | Нерж. сталь | 1 | 32 мм |
| 50CQ-25/2-304/C | 14.4 м³/час при 25 м.в.ст. | 18 | 29 | 4 | Нерж. сталь | 1.25 | 50 мм |
| 50CQ-40/2-304/C | 13.2 м³/час при 40 м.в.ст. | 16.5 | 46 | 4 | Нерж. сталь | 1 | 50 мм |
| 50CQ-50/2-304/C | 12 м³/час при 50 м.в.ст. | 15 | 57.5 | 5.5 | Нерж. сталь | 1.15 | 50 мм |
| 65CQ-25/2-304/C | 16.8 м³/час при 25 м.в.ст. | 21 | 29 | 5.5 | Нерж. сталь | 1.6 | 65 мм |
| 65CQ-32/2-304/C | 27 м³/час при 32 м.в.ст. | 33.8 | 37 | 7.5 | Нерж. сталь | 1.15 | 65 мм |
