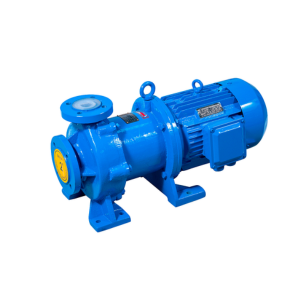

Герметичные насосы с магнитной муфтой серии CQB-F
Герметичные насосы с магнитной муфтой серии CQB-F предназначены для перекачивания высококонцентрированной кислоты, щелочи, сильных окислителей, органических растворителей.
Насосы имеют моноблочную конструкцию, состоят из электродвигателя, магнитной муфты и коррозионно-стойкого центробежного насоса.
Насосы серии CQB находят применение в нефтехимии, фармакологии, химии, производстве электронных компонентов, предприятиях по утилизации отходов, пищевой промышленности, водоподготовке и полиграфии.
Перекачиваемая жидкость не должна содержать твердых включений, волокон и ферромагнитных частиц. Кроме того, перекачиваемая жидкость не должна содержать горючих и взрывоопасных веществ.
Давление на входе не должно превышать 0.2 МПа, максимальное рабочее давление может достигать 1,6 МПа.
Температура перекачиваемой жидкости не должна превышать 80° С, плотность перекачиваемых растворов должна быть не более 1800 кг/м³, вязкость должна быть ниже 3 сСт (3×10-6 м²/с).
Принцип работы CQB-F
Основные части герметичного центробежного насоса с магнитной муфтой — это двигатель, магнитная муфта, рабочее колесо и рабочая камера. Колесо и камера защищены от коррозии фторопластовым покрытием. Магнитная муфта обеспечивает передачу крутящего момента без нарушения герметичности рабочей камеры. Такой подход позволяет гарантировать отсутствие даже минимальных утечек перекачиваемой жидкости.
Когда двигатель вращает внешнюю часть магнитной муфты, магнитные линии пронизывают разделяющую перегородку и воздействуют на расположенный внутри рабочей камеры ротор. Под воздействием магнитного поля ротор внутри рабочей камеры вращается практически синхронно с двигателем. Такая система позволяет передавать крутящий момент сквозь сплошную неподвижную стенку рабочей камеры, без какого-либо механического контакта. Отсутствие динамических уплотнений позволяет полностью исключить подтекание жидкости из рабочей камеры насоса.
Технические характеристики CQB-F
| Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Мощность (кВт) | Материал проточной части | Максимальная плотность (кг/дм³) | Входной патрубок (мм) |
| CQB 20-15-75-FEP-003_Fe | 1.6 м³/час при 7 м.в.ст. | 1.8 | 7.2 | 0.37 | Фторопласт | 1.2 | 20 мм |
| CQB 25-20-100-Fe-M-003 | 2.5 м³/час при 10 м.в.ст. | 3 | 12 | 0.37 | Фторопласт | 1.2 | 25 мм |
| CQB 25-20-160-Fe-M-015 | 2 м³/час при 30 м.в.ст. | 3 | 34 | 1.5 | Фторопласт | 1.2 | 25 мм |
| CQB 25-20-160-Nd-M-022 | 2 м³/час при 30 м.в.ст. | 3 | 34 | 2.2 | Фторопласт | 1.8 | 25 мм |
| CQB 32-25-125-Fe-M-011 | 5.5 м³/час при 20 м.в.ст. | 6 | 23 | 1.1 | Фторопласт | 1.3 | 32 мм |
| CQB 32-25-125-Nd-M-022 | 5.5 м³/час при 20 м.в.ст. | 6 | 23 | 2.2 | Фторопласт | 1.8 | 32 мм |
| CQB 40-25-160-Fe-M-030 | 6 м³/час при 32 м.в.ст. | 7 | 35 | 3 | Фторопласт | 1.2 | 40 мм |
| CQB 40-25-160-Nd-PPS-040 | 6 м³/час при 32 м.в.ст. | 7 | 35 | 4 | Фторопласт | 1.5 | 40 мм |
| CQB 40-25-160-Nd-PPS-055 | 6 м³/час при 32 м.в.ст. | 7 | 35 | 5.5 | Фторопласт | 1.8 | 40 мм |
| CQB 50-32-125-Fe-M-022 | 12.5 м³/час при 20 м.в.ст. | 17.5 | 23 | 2.2 | Фторопласт | 1.4 | 50 мм |
| CQB 50-32-125-Nd-M-030 | 12.5 м³/час при 20 м.в.ст. | 17.5 | 23 | 3 | Фторопласт | 1.8 | 50 мм |
| CQB 50-32-125-Nd-PPS-030 | 12.5 м³/час при 20 м.в.ст. | 17.5 | 23 | 3 | Фторопласт | 1.8 | 50 мм |
| CQB 50-32-160-Fe-M-040 | 12.5 м³/час при 32 м.в.ст. | 17.5 | 35 | 4 | Фторопласт | 1.3 | 50 мм |
| CQB 50-32-160-Nd-PPS-055 | 12.5 м³/час при 32 м.в.ст. | 17.5 | 35 | 5.5 | Фторопласт | 1.6 | 50 мм |
| CQB 50-32-160-Nd-PPS-075 | 12.5 м³/час при 32 м.в.ст. | 17.5 | 35 | 7.5 | Фторопласт | 1.8 | 50 мм |
| CQB 50-32-200-Nd-PPS-075 | 12.5 м³/час при 50 м.в.ст. | 18 | 53 | 7.5 | Фторопласт | 1.2 | 50 мм |
| CQB 50-32-200-Nd-PPS-110 | 12.5 м³/час при 50 м.в.ст. | 18 | 53 | 11 | Фторопласт | 1.7 | 50 мм |
| CQB 50-32-200-Nd-PPS-150 | 12.5 м³/час при 50 м.в.ст. | 18 | 53 | 15 | Фторопласт | 1.8 | 50 мм |
| CQB 65-50-125-Fe-M-040 | 25 м³/час при 20 м.в.ст. | 30 | 23 | 4 | Фторопласт | 1.3 | 65 мм |
| CQB 65-50-125-Nd-PPS-055 | 25 м³/час при 20 м.в.ст. | 30 | 23 | 5.5 | Фторопласт | 1.8 | 65 мм |
| CQB 65-50-160-Nd-PPS-040 | 25 м³/час при 32 м.в.ст. | 30 | 35 | 4 | Фторопласт | 1.2 | 65 мм |
| CQB 65-50-160-Nd-PPS-055 | 25 м³/час при 32 м.в.ст. | 30 | 35 | 5.5 | Фторопласт | 1.6 | 65 мм |
| CQB 65-40-200-Nd-PPS-110 | 25 м³/час при 50 м.в.ст. | 30 | 53 | 11 | Фторопласт | 1.3 | 65 мм |
| CQB 65-40-200-Nd-PPS-150 | 25 м³/час при 50 м.в.ст. | 30 | 53 | 15 | Фторопласт | 1.8 | 65 мм |
| CQB 80-65-125-Nd-PPS-075 | 50 м³/час при 20 м.в.ст. | 60 | 23 | 7.5 | Фторопласт | 1.3 | 80 мм |
| CQB 80-65-125-Nd-PPS-110 | 50 м³/час при 20 м.в.ст. | 60 | 23 | 11 | Фторопласт | 1.8 | 80 мм |
| CQB 80-65-160-Nd-PPS-110 | 50 м³/час при 32 м.в.ст. | 60 | 34 | 11 | Фторопласт | 1.2 | 80 мм |
| CQB 80-65-160-Nd-PPS-150 | 50 м³/час при 32 м.в.ст. | 60 | 34 | 15 | Фторопласт | 1.6 | 80 мм |
| CQB 80-65-160-Nd-PPS-185 | 50 м³/час при 32 м.в.ст. | 60 | 34 | 18.5 | Фторопласт | 1.8 | 80 мм |
| CQB 80-50-200-Nd-PPS-185 | 50 м³/час при 50 м.в.ст. | 60 | 53 | 18.5 | Фторопласт | 1.2 | 80 мм |
| CQB 80-50-200-Nd-PPS-220 | 50 м³/час при 50 м.в.ст. | 60 | 53 | 22 | Фторопласт | 1.5 | 80 мм |
| CQB 80-50-200-Nd-PPS-300 | 50 м³/час при 50 м.в.ст. | 60 | 53 | 30 | Фторопласт | 1.8 | 80 мм |
| CQB 100-80-125-Nd-PPS-110 | 100 м³/час при 20 м.в.ст. | 120 | 24 | 11 | Фторопласт | 1.2 | 100 мм |
| CQB 100-80-125-Nd-PPS-185 | 100 м³/час при 20 м.в.ст. | 120 | 24 | 18.5 | Фторопласт | 1.8 | 100 мм |
| CQB 100-80-160-Nd-PPS-185 | 100 м³/час при 32 м.в.ст. | 120 | 36 | 18.5 | Фторопласт | 1.2 | 100 мм |
| CQB 100-80-160-Nd-PPS-300 | 100 м³/час при 32 м.в.ст. | 120 | 36 | 30 | Фторопласт | 1.8 | 100 мм |
