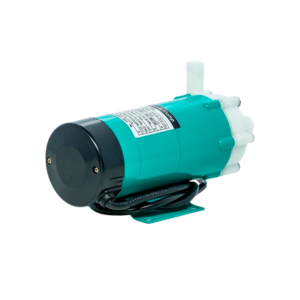

Герметичные насосы с магнитной муфтой серии MDP
Герметичные насосы с магнитной муфтой серии MDP предназначены для перекачивания слабых кислотных, щелочных и другие химических растворов плотностью до 1300 кг/м3.
Насосы серии MDP находят применение в нефтехимии, фармакологии, химии, производстве электронных компонентов, предприятиях по утилизации отходов, пищевой промышленности, водоподготовке и полиграфии.
Перекачиваемая жидкость не должна содержать твердых включений, волокон и ферромагнитных частиц.
Кроме того, перекачиваемая жидкость не должна содержать горючих и взрывоопасных веществ. Давление на входе и максимальное рабочее давление зависят от модели.
Температура перекачиваемой жидкости не должна превышать 80° С, плотность перекачиваемых растворов должна быть не более 1300 кг/м³.
Принцип работы MDP
Основные части герметичного центробежного насоса с магнитной муфтой — это двигатель, магнитная муфта, рабочее колесо и рабочая камера. Колесо и камера защищены от коррозии фторопластовым покрытием. Магнитная муфта обеспечивает передачу крутящего момента без нарушения герметичности рабочей камеры. Такой подход позволяет гарантировать отсутствие даже минимальных утечек перекачиваемой жидкости.
Когда двигатель вращает внешнюю часть магнитной муфты, магнитные линии пронизывают разделяющую перегородку и воздействуют на расположенный внутри рабочей камеры ротор. Под воздействием магнитного поля ротор внутри рабочей камеры вращается практически синхронно с двигателем. Такая система позволяет передавать крутящий момент сквозь сплошную неподвижную стенку рабочей камеры, без какоголибо механического контакта. Отсутствие динамических уплотнений позволяет полностью исключить подтекание жидкости из рабочей камеры насоса. Также, насосы оснащены специальными керамическими подшипниками, имеющими высокую устойчивость к коррозии и абразиву.
Конструкция MDP

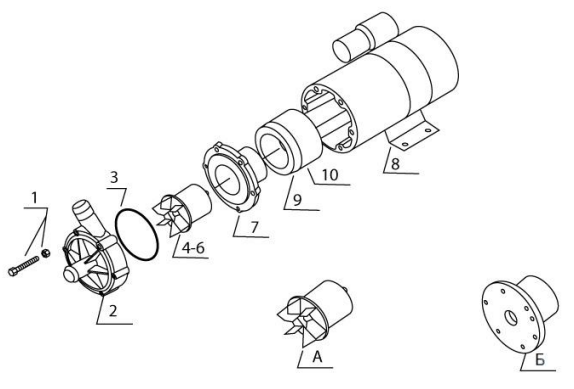

1. Болт с гайкой (Нержавеющая сталь)
2. Корпус насоса (Армированный полипропилен)
3. Уплотнительное кольцо «О» типа (Фторкаучук – FKM)
4-6. Рабочее колесо (Армированный полипропилен) и внутренняя часть магнитной муфты (Ферритный сплав).
7. Задняя крышка корпуса насоса
8. Электродвигатель
9. Внешняя часть магнитной муфты (Ферритный сплав)
10. Болты для фиксации внешней части магнитной муфты.
А. Открытое рабочее колесо (увеличенная производительность, лучшая устойчивость к засорению – модели R и RM)
Б. Закрытое рабочее колесо (увеличенный напор, меньшая устойчивость к засорению – модели RZ и RZM)
Технические характеристики MDP
| Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Мощность (кВт) | Материал проточной части | Максимальная плотность (кг/дм³) | Входной патрубок |
| MDP-15R-220 | 0.48 м³/час при 1.5 м.в.ст. | 0.96 | 2.7 | 0.01 | Полипропилен | 1.3 | 16 мм |
| MDP-20R-220 | 1.02 м³/час при 2 м.в.ст. | 1.62 | 3.1 | 0.015 | Полипропилен | 1.2 | 18 мм |
| MDP-20RZ-220 | 0.42 м³/час при 4 м.в.ст. | 0.6 | 4.6 | 0.015 | Полипропилен | 1.1 | 18 мм |
| MDP-30RM-220 | 0.96 м³/час при 2.5 м.в.ст. | 1.98 | 3.8 | 0.025 | Полипропилен | 1.3 | 3/4" |
| MDP-30RZM-220 | 0.6 м³/час при 6 м.в.ст. | 0.9 | 8 | 0.025 | Полипропилен | 1.1 | 3/4" |
| MDP-40RM-220 | 1.32 м³/час при 4 м.в.ст. | 2.7 | 4.6 | 0.065 | Полипропилен | 1.1 | 3/4" |
| MDP-55RM-220 | 1.8 м³/час при 4 м.в.ст. | 3.6 | 5.6 | 0.09 | Полипропилен | 1.2 | 1" |
| MDP-55RM-380 | 1.8 м³/час при 4 м.в.ст. | 3.6 | 5.6 | 0.09 | Полипропилен | 1.2 | 1" |
| MDP-70RM-220 | 3 м³/час при 4 м.в.ст. | 5.16 | 6.7 | 0.15 | Полипропилен | 1.1 | 1" |
| MDP-70RM-380 | 3 м³/час при 4 м.в.ст. | 5.16 | 6.7 | 0.15 | Полипропилен | 1.1 | 1" |
| MDP-70RZM-220 | 1.2 м³/час при 12 м.в.ст. | 2.4 | 14.3 | 0.15 | Полипропилен | 1.1 | 3/4" |
| MDP-70RZM-380 | 1.2 м³/час при 12 м.в.ст. | 2.4 | 14.3 | 0.15 | Полипропилен | 1.1 | 3/4" |
| MDP-100RM-220 | 3.6 м³/час при 7 м.в.ст. | 7.2 | 8.6 | 0.25 | Полипропилен | 1.3 | 1" |
| MDP-100RM-380 | 3.6 м³/час при 7 м.в.ст. | 7.2 | 8.6 | 0.25 | Полипропилен | 1.3 | 1" |
| MDP-120RM-220 | 8.4 м³/час при 6 м.в.ст. | 13.2 | 10.5 | 0.37 | Полипропилен | 1.3 | 1 1/2" |
| MDP-120RM-380 | 8.4 м³/час при 6 м.в.ст. | 13.2 | 10.5 | 0.37 | Полипропилен | 1.3 | 1 1/2" |
| MDP-400-380 | 9 м³/час при 8 м.в.ст. | 12 | 12.5 | 0.4 | Полипропилен | 1.3 | 1 1/2" |
| MDP-401-380 | 7.2 м³/час при 12 м.в.ст. | 15.6 | 18 | 0.75 | Полипропилен | 1.3 | 1 1/2" |
| MDP-422-380 | 12 м³/час при 18.5 м.в.ст. | 24 | 23 | 1.5 | Полипропилен | 1.3 | 2" |
| MDP-423-380 | 18 м³/час при 20.5 м.в.ст. | 30 | 24 | 2.2 | Полипропилен | 1.3 | 2" |
