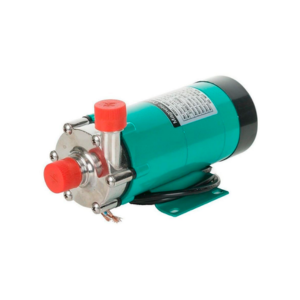

Насосы с магнитной муфтой из нержавейки серии MDP
Насосы с магнитной муфтой серии MDP из нержавеющей стали AISI 304 – это полностью герметичные насосы без уплотнений, не допускающие малейших утечек жидкости во время работы.
Электродвигатель и насос объединены в единый корпус и соединены между собой посредством магнитной муфты.
Насосы оснащены специальными керамическими подшипниками, имеющими высокую устойчивость к коррозии и абразиву.
Благодаря отсутствию утечек и материалам, из которых сделаны эти насосы, MDP отлично подходят для перекачивания горячих и холодных пищевых, косметических и химически активных жидкостей.

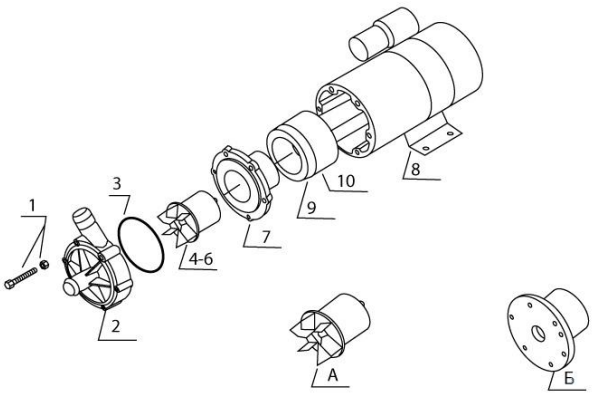

Структура насоса и название частей
- 1. Болт с гайкой (Нержавеющая сталь)
- 2. Корпус насоса (Нержавеющая сталь AISI 304)
- 3. Уплотнительное кольцо «О» типа (Фторкаучук – FKM)
- 4-6. Рабочее колесо (пищевой SPS пластик) и внутренняя часть магнитной муфты (Ферритовый сплав).
- 7. Задняя крышка корпуса насоса
- 8. Электродвигатель
- 9. Внешняя часть магнитной муфты (Ферритовый сплав)
- 10. Болты для фиксации внешней части магнитной муфты.
- А. Открытое рабочее колесо (увеличенная производительность, лучшая устойчивость к засорению)
- Б. Закрытое рабочее колесо (увеличенный напор, меньшая устойчивость к засорению)
Условное обозначение
MDP-15RM-SS-220
- MDP - насос с магнитной муфтой (Magnetic drive pump);
- 15 - типоразмер;
- RM - резьбовые патрубки;
- SS - корпус из AISI 304;
- 220 - напряжение источника питания.
Технические характеристики MDP
| Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Мощность (кВт) | Напряжение (В) | Входной патрубок |
| MDP-15RM-SS-220 | 0.48 м³/час при 1.5 м.в.ст. | 0.96 | 2.7 | 0.01 | 220 | 1/2" |
| MDP-20RM-SS-220 | 1.02 м³/час при 2 м.в.ст. | 1.62 | 3.1 | 0.015 | 220 | 3/4" |
| MDP-30RM-SS-220 | 0.96 м³/час при 2.5 м.в.ст. | 1.98 | 3.8 | 0.025 | 220 | 3/4" |
| MDP-40RM-SS-220 | 1.32 м³/час при 4 м.в.ст. | 2.7 | 4.6 | 0.065 | 220 | 3/4" |
