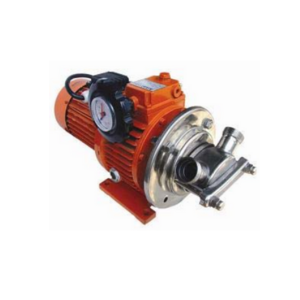

Импеллерные насосы AlphaDynamic AD

Заказать
Заказать

Импеллерные насосы AlphaDynamic AD предназначены для перекачивания пищевых продуктов и прочих вязких (до 75 тыс. сстокс) сред.

Корпус насосов выполнен из пищевой нержавеющей стали марки AISI 304 европейского производства.

Насосы серии AD выпускаются в версии моноблока с прямым двигателем и в версии голый вал (без двигателя), при необходимости они могут быть на тележке.

Насосы имеют стандартные механические уплотнения (графит/керамика / NBR ). Присоединение стандартное BSP (наружная резьба).

Конструкция насосов позволяет перекачивать как чувствительные, так и очень вязкие жидкости, содержащие твердые взвешенные частицы. Импеллерный насос является самовсасывающим.

Максимальная глубина, с которой может перекачиваться жидкость, от осевой линии составляет 6 метров.

Электродвигатель

  • Вариант по умолчанию 3-х фазный 50 Гц.
  • Число полюсов от 4 до 8.
  • Число оборотов от 700 до 1400 в зависимости от модели.
  • Для моделей AD 30 и AD 40 возможна установка монофазного электродвигателя.
  • Класс защиты двигателей - IP 55.

Исполнения

  • Базовый вариант;
  • Насос на тележке с кнопкой вкл/выкл;
  • Насос с байпасом;
  • Насос со встроенной защитой от сухого хода;
  • Насос с частотным преобразователем или механическим регулятором скорости.

Технические характеристики AlphaDynamic AD

Модель Рабочая точка Макс. расход (м³/час) Макс. давление (м.в.ст.) Мощность (кВт) Напряжение (В) Входной патрубок
AD20.1/01_0.55 3.6 м³/час при 35 м.в.ст. 3.6 35 0.55 380 3/4"
AD20.1/01_0.25 2.4 м³/час при 30 м.в.ст. 2.4 30 0.25 380 3/4"
AD30.1/01_0.55 5.8 м³/час при 30 м.в.ст. 5.8 30 0.55 380 1 1/4"
AD30.1/01_1.1 8.5 м³/час при 30 м.в.ст. 8.5 30 1.1 380 1 1/4"
AD30.1/01_1.5 8.5 м³/час при 30 м.в.ст. 8.5 30 1.5 380 1 1/4"
AD40.1/01_1.5 11 м³/час при 30 м.в.ст. 11 30 1.5 380 1 1/2"
AD40.1/01_2.2 17 м³/час при 30 м.в.ст. 17 30 2.2 380 1 1/2"
AD50.1/01_2.2 26 м³/час при 20 м.в.ст. 26 20 2.2 380 2"
AD30.1/03_1.1 6 м³/час при 25 м.в.ст. 6 25 1.1 380 1 1/4"
AD40.1/03_3.0 13 м³/час при 25 м.в.ст. 13 25 3 380 1 1/2"
AD30/01_0.55 3 м³/час при 20 м.в.ст. 3 20 0.55 380 1 1/4"
AD30/01_0.75 4.5 м³/час при 20 м.в.ст. 4.5 20 0.75 380 1 1/4"
AD40/01_1.1 6 м³/час при 25 м.в.ст. 6 25 1.1 380 1 1/2"
AD40/01_2.2 11 м³/час при 25 м.в.ст. 11 25 2.2 380 1 1/2"
AD50/01_2.5 12 м³/час при 25 м.в.ст. 12 25 2.5 380 2"
AD50/01_3.0 16 м³/час при 25 м.в.ст. 16 25 3 380 2"
AD50/01_4.5 26 м³/час при 25 м.в.ст. 26 25 4.5 380 2"
AD65/01_4.0 36 м³/час при 20 м.в.ст. 36 20 4 380 2 1/2"
AD80/01_4.5 56 м³/час при 25 м.в.ст. 56 25 4.5 380 3"
AD20.1/01/TR_0.25 (на тележке) 2.4 м³/час при 30 м.в.ст. 2.4 30 0.25 380 3/4"
AD20.1/01/TR_0.55 (на тележке) 3.6 м³/час при 35 м.в.ст. 3.6 35 0.55 380 3/4"
AD30.1/01/TR_0.55 (на тележке) 5.8 м³/час при 30 м.в.ст. 5.8 30 0.55 380 1 1/4"
AD30.1/01/TR_1.1 (на тележке) 8.5 м³/час при 30 м.в.ст. 8.5 30 1.1 380 1 1/4"
AD30.1/01/TR_1.5 (на тележке) 8.5 м³/час при 30 м.в.ст. 8.5 30 1.5 380 1 1/4"
AD40.1/01/TR_1.5 (на тележке) 11 м³/час при 30 м.в.ст. 11 30 1.5 380 1 1/2"
AD40.1/01/TR_2.2 (на тележке) 17 м³/час при 30 м.в.ст. 17 30 2.2 380 1 1/2"
AD50.1/01/TR_2.2 (на тележке) 26 м³/час при 20 м.в.ст. 26 20 2.2 380 2"
AD30/01/TR_0.55 (на тележке) 3 м³/час при 20 м.в.ст. 3 20 0.55 380 1 1/4"
AD30/01/TR_0.75 (на тележке) 4.5 м³/час при 20 м.в.ст. 4.5 20 0.75 380 1 1/4"
AD40/01/TR_1.1 (на тележке) 6 м³/час при 25 м.в.ст. 6 25 1.1 380 1 1/2"
AD40/01/TR_2.2 (на тележке) 11 м³/час при 25 м.в.ст. 11 25 2.2 380 1 1/2"
AD50/01/TR_2.5 (на тележке) 12 м³/час при 25 м.в.ст. 12 25 2.5 380 2"
AD50/01/TR_3.0 (на тележке) 16 м³/час при 25 м.в.ст. 16 25 3 380 2"
AD50/01/TR_4.5 (на тележке) 26 м³/час при 25 м.в.ст. 26 25 4.5 380 2"
AD65/01/TR_4.0 (на тележке) 36 м³/час при 20 м.в.ст. 36 20 4 380 2 1/2"
AD80/01/TR_4.5 (на тележке) 56 м³/час при 25 м.в.ст. 56 25 4.5 380 3"
AD50/03_4 (вариатор) 26 м³/час при 25 м.в.ст. 26 25 4 380 2"
AD80/03_4 (вариатор) 56 м³/час при 25 м.в.ст. 56 25 4 380 3"
AD40.1/05_2.2_WIFI (с беспр. частотником) 17 м³/час при 25 м.в.ст. 17 25 2.2 380 1 1/2"
AD50.1/05_2.2_WIFI (с беспр. частотником) 26 м³/час при 20 м.в.ст. 26 20 2.2 380 2"
AD20.1/01/TR/DRP_0.25 (на тележке, сухой ход) 2.4 м³/час при 30 м.в.ст. 2.4 30 0.25 380 3/4"
AD20.1/01/TR/DRP_0.55 (на тележке, сухой ход) 3.6 м³/час при 35 м.в.ст. 3.6 35 0.55 380 3/4"
AD30.1/01/TR/DRP_0.55 (на тележке, сухой ход) 5.8 м³/час при 30 м.в.ст. 5.8 30 0.55 380 1 1/4"
AD30.1/01/TR/DRP_1.1 (на тележке, сухой ход) 8.5 м³/час при 30 м.в.ст. 8.5 30 1.1 380 1 1/4"
AD40.1/01/TR/DRP_1.5 (на тележке, сухой ход) 11 м³/час при 30 м.в.ст. 11 30 1.5 380 1 1/2"
AD40.1/01/TR/DRP_2.2 (на тележке, сухой ход) 17 м³/час при 30 м.в.ст. 17 30 2.2 380 1 1/2"
AD50.1/01/TR/DRP_2.2 (на тележке, сухой ход) 26 м³/час при 20 м.в.ст. 26 20 2.2 380 2"
AD30/01/TR/DRP_0.55 (на тележке, сухой ход) 3 м³/час при 20 м.в.ст. 3 20 0.55 380 1 1/4"
AD30/01/TR/DRP_0.75 (на тележке, сухой ход) 4.5 м³/час при 20 м.в.ст. 4.5 20 0.75 380 1 1/4"
AD40/01/TR/DRP_1.1 (на тележке, сухой ход) 6 м³/час при 25 м.в.ст. 6 25 1.1 380 1 1/2"
AD40/01/TR/DRP_2.2 (на тележке, сухой ход) 11 м³/час при 25 м.в.ст. 11 25 2.2 380 1 1/2"
AD50/01/TR/DRP_2.5 (на тележке, сухой ход) 12 м³/час при 25 м.в.ст. 12 25 2.5 380 2"
AD50/01/TR/DRP_3.0 (на тележке, сухой ход) 16 м³/час при 25 м.в.ст. 16 25 3 380 2"
AD50/01/TR/DRP_4.5 (на тележке, сухой ход) 26 м³/час при 25 м.в.ст. 26 25 4.5 380 2"
AD65/01/TR/DRP_4.0 (на тележке, сухой ход) 36 м³/час при 20 м.в.ст. 36 20 4 380 2 1/2"
AD80/01/TR/DRP_4.5 (на тележке, сухой ход) 56 м³/час при 25 м.в.ст. 56 25 4.5 380 3"
AD30.1/03/TR_1.1 (на тележке, вариатор) 6 м³/час при 25 м.в.ст. 6 25 1.1 380 1 1/4"
AD40.1/03/TR_3.0 (на тележке, вариатор) 13 м³/час при 25 м.в.ст. 13 25 3 380 1 1/2"
AD50/03/TR_4 (на тележке, вариатор) 26 м³/час при 25 м.в.ст. 26 25 4 380 2"
AD80/03/TR_4 (на тележке, вариатор) 56 м³/час при 25 м.в.ст. 56 25 4 380 3"
AD30/04/TR_0.75 (на тележке, частотник) 5 м³/час при 25 м.в.ст. 5 25 0.75 380 1 1/4"
AD40/04/TR_2.2 (на тележке, частотник) 11 м³/час при 25 м.в.ст. 11 25 2.2 380 1 1/2"
AD65/04/TR_4.0 (на тележке, частотник) 36 м³/час при 20 м.в.ст. 36 20 4 380 2 1/2"
AD80/04/TR_4.0 (на тележке, частотник) 56 м³/час при 25 м.в.ст. 56 25 4 380 3"
AD30.1/03/TR/DRP_1.1 (на тележке, вариатор, сухой ход) 6 м³/час при 25 м.в.ст. 6 25 1.1 380 1 1/4"
AD40.1/03/TR/DRP_3.0 (на тележке, вариатор, сухой ход) 13 м³/час при 25 м.в.ст. 13 25 3 380 1 1/2"
AD50/03/TR/DRP_4 (на тележке, вариатор, сухой ход) 26 м³/час при 25 м.в.ст. 26 25 4 380 2"
AD80/03/TR/DRP_4 (на тележке, вариатор, сухой ход) 56 м³/час при 25 м.в.ст. 56 25 4 380 3"
AD40.1/05/TR/WiFi_2.2 (на тележке, беспр. частотник) 17 м³/час при 25 м.в.ст. 17 25 2.2 380 1 1/2"
AD50.1/05/TR/WiFi_2.2 (на тележке, беспр. частотник) 26 м³/час при 20 м.в.ст. 26 20 2.2 380 2"
AD30.1/04/TR_1.5 (на тележке, частотник, панель управления) 8.5 м³/час при 30 м.в.ст. 8.5 30 1.5 380 1 1/4"
AD40.1/04/TR_2.2 (на тележке, частотник, панель управления) 17 м³/час при 25 м.в.ст. 17 25 2.2 380 1 1/2"
AD50.1/04/TR_2.2 (на тележке, частотник, панель управления) 26 м³/час при 20 м.в.ст. 26 20 2.2 380 2"
AD30.1/04/TR/DRP_1.5 (на тележке, частотник, панель, сухой ход) 8.5 м³/час при 30 м.в.ст. 8.5 30 1.5 380 1 1/4"
AD40.1/04/TR/DRP_2.2 (на тележке, частотник, панель, сухой ход) 17 м³/час при 25 м.в.ст. 17 25 2.2 380 1 1/2"
AD50.1/04/TR/DRP_2.2 (на тележке, частотник, панель, сухой ход) 26 м³/час при 20 м.в.ст. 26 20 2.2 380 2"
AD30/04/TR/DRP_0.75 (на тележке, частотник, сухой ход) 5 м³/час при 25 м.в.ст. 5 25 0.75 380 1 1/4"
AD40/04/TR/DRP_2.2 (на тележке, частотник, сухой ход) 11 м³/час при 25 м.в.ст. 11 25 2.2 380 1 1/2"
AD65/04/TR/DRP_4.0 (на тележке, частотник, сухой ход) 36 м³/час при 20 м.в.ст. 36 20 4 380 2 1/2"
AD80/04/TR/DRP_4 (на тележке, частотник, сухой ход) 56 м³/час при 25 м.в.ст. 56 25 4 380 3"
Техническая документация на импеллерные насосы AlphaDynamic AD
