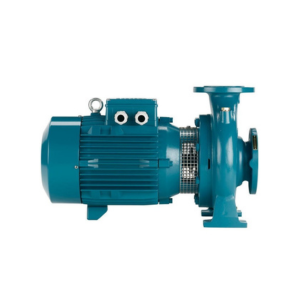

Моноблочные фланцевые насосы Calpeda NM

Центробежные насосы Calpeda NM с фланцевым соединением разработаны для перемещения больших объемов воды и аналогичных жидкостей в различных областях, таких как городское хозяйство, промышленные предприятия, сельское хозяйство и противопожарные системы.

В этих насосах электродвигатель и насосная часть смонтированы на общем валу и интегрированы в единый корпус. Стандартное оборудование насосов серии NM включает двигатели, соответствующие европейским стандартам IEC.

Это индукционные двигатели с двумя полюсами, предназначенные для работы с частотой сети 50 Гц и скоростью вращения 2900 оборотов в минуту.

Класс изоляции двигателей составляет "F"; Параметры защиты соответствуют стандарту IP 54;

Конструкция электродвигателей соответствует требованиям нормативной документации IEC 60034.

Двигатели доступны в следующих вариантах: трехфазные: до 3 кВт - 220/380 В; от 4 до 75 кВт - 380/660 В; однофазные: до 1,5 кВт - 220 В.

Фланцевые насосы серии Calpeda NM могут быть изготовлены под заказ с особыми характеристиками:

Для перекачивания светлых нефтепродуктов и масел (ставятся другие уплотнения);
Для жидкостей с твердыми частицами (ставятся другие уплотнения);
Для перекачивания жидкостей с повышенной (до +200 °C) или пониженной (до -60 °C) температурой;
Для перекачивания морской воды (в бронзовом корпусе) - такое исполнение маркируется как B-NM;
Для других напряжений электрической сети;
Со взрывозащищенным двигателем (сертификат ATEX);
С двигателями класса защиты IP 55.

Технические характеристики Calpeda NM

Модель	Рабочая точка	Макс. расход (м³/час)	Макс. давление (м.в.ст.)	Мощность (кВт)	Напряжение (В)	Входной патрубок (мм)
NMM 32/12FE	10.8 м³/час при 11 м.в.ст.	15	12.5	0.55	220	50 мм
NM 32/12FE	10.8 м³/час при 11 м.в.ст.	15	12.5	0.55	380	50 мм
NMM 32/12DE	12 м³/час при 16 м.в.ст.	15	18	0.75	220	50 мм
NM 32/12DE	12 м³/час при 16 м.в.ст.	15	18	0.75	380	50 мм
NMM 32/12AE	12 м³/час при 21 м.в.ст.	15	23	1.1	220	50 мм
NM 32/12A/A	12 м³/час при 21 м.в.ст.	15	23	1.1	380	50 мм
NMM 32/12SE	13.2 м³/час при 21 м.в.ст.	24	23.5	1.5	220	50 мм
NM 32/12S/A	13.2 м³/час при 21 м.в.ст.	24	23.5	1.5	380	50 мм
NMM 32/16BE	12 м³/час при 23 м.в.ст.	16.8	29.5	1.5	220	50 мм
NM 32/16B/A	13.2 м³/час при 26 м.в.ст.	16.8	29.5	1.5	380	50 мм
NM 32/16A/B	15 м³/час при 32 м.в.ст.	16.8	35.5	2.2	380	50 мм
NM 32/20D/B	13.2 м³/час при 32 м.в.ст.	13.2	38	2.2	380	50 мм
NM 32/20C/A	16.8 м³/час при 36 м.в.ст.	16.8	45	3	380	50 мм
NM 32/20A/B	16.8 м³/час при 49 м.в.ст.	16.8	57.5	4	380	50 мм
NMM 40/12F/A	24 м³/час при 11 м.в.ст.	33	14	1.1	220	65 мм
NM 40/12F/B	24 м³/час при 11 м.в.ст.	33	14	1.1	380	65 мм
NMM 40/12C/A	27 м³/час при 13.5 м.в.ст.	39	17.5	1.5	220	65 мм
NM 40/16A/C	33 м³/час при 30.5 м.в.ст.	48	37	4	380	65 мм
NM 40/12C/B	27 м³/час при 13.5 м.в.ст.	39	17.5	1.5	380	65 мм
NM 40/12A/C	30 м³/час при 18 м.в.ст.	42	22	2.2	380	65 мм
NM 40/16C/C	27 м³/час при 18.5 м.в.ст.	39	23	2.2	380	65 мм
NM 40/16B/B	30 м³/час при 23.5 м.в.ст.	42	29	3	380	65 мм
NM 40/20D/B	24 м³/час при 33.5 м.в.ст.	37.8	39	4	380	65 мм
NM 40/20AR/A	27 м³/час при 49 м.в.ст.	27	55	5.5	380	65 мм
NM 40/20A/A	33 м³/час при 48 м.в.ст.	42	57.5	7.5	380	65 мм
NM 40/25C/C	30 м³/час при 53.5 м.в.ст.	42	61	9.2	380	65 мм
NM 40/20C/B	27 м³/час при 33.5 м.в.ст.	27	41.5	4	380	65 мм
NM 40/25B/C	33 м³/час при 60.5 м.в.ст.	42	69.5	11	380	65 мм
NM 40/25A/C	37.8 м³/час при 79 м.в.ст.	42	90	15	380	65 мм
NM 50/12F/C	42 м³/час при 13.5 м.в.ст.	66	15.5	2.2	380	65 мм
NM 50/12D/B	48 м³/час при 16.5 м.в.ст.	72	20	3	380	65 мм
NM 50/12A/C	54 м³/час при 19.5 м.в.ст.	78	24	4	380	65 мм
NM 50/12S/C	54 м³/час при 22 м.в.ст.	81	26.5	4	380	65 мм
NM 50/16B/B	54 м³/час при 24 м.в.ст.	81	31	5.5	380	65 мм
NM 50/16A/B	60 м³/час при 30 м.в.ст.	81	38.5	7.5	380	65 мм
NM 50/20B/C	54 м³/час при 40 м.в.ст.	78	48	9.2	380	65 мм
NM 50/20A/C	60 м³/час при 45 м.в.ст.	78	55	11	380	65 мм
NM 50/20S/C	60 м³/час при 50.5 м.в.ст.	78	60	15	380	65 мм
NM 40/20B/A	30 м³/час при 41.5 м.в.ст.	37.8	50	5.5	380	65 мм
NM 50/25C/C	48 м³/час при 46 м.в.ст.	69	55	11	380	65 мм
NM 50/25B/C	60 м³/час при 52.5 м.в.ст.	69	69	15	380	65 мм
NM 50/25A/C	60 м³/час при 67 м.в.ст.	69	80.5	18.5	380	65 мм
NM 65/12E/C	84 м³/час при 13.2 м.в.ст.	108	16.5	4	380	80 мм
NM 65/12C/B	96 м³/час при 16.5 м.в.ст.	120	21.1	5.5	380	80 мм
NM 65/12A/B	96 м³/час при 21.9 м.в.ст.	120	25.9	7.5	380	80 мм
NM 65/16D/B	96 м³/час при 20.8 м.в.ст.	120	24.3	7.5	380	80 мм
NM 65/16C/C	108 м³/час при 23.1 м.в.ст.	132	28.1	9.2	380	80 мм
NM 65/16B/C	120 м³/час при 25.7 м.в.ст.	132	32.6	11	380	80 мм
NM 65/16AR	120 м³/час при 30 м.в.ст.	132	36.4	15	380	80 мм
NM 65/16A/C	120 м³/час при 34.2 м.в.ст.	132	40.5	15	380	80 мм
NM 65/20C/C	108 м³/час при 37.1 м.в.ст.	140	44	15	380	80 мм
NM 65/20B/С	120 м³/час при 42.5 м.в.ст.	140	50.5	18.5	380	80 мм
NM 65/20A/A	132 м³/час при 47.5 м.в.ст.	140	57	22	380	80 мм
NM 65/25C/A	108 м³/час при 51.5 м.в.ст.	132	61	22	380	80 мм
NMS 65/250B/A	108 м³/час при 66.5 м.в.ст.	132	73.5	30	380	80 мм
NMS 65/250A/B	120 м³/час при 78 м.в.ст.	132	86.5	37	380	80 мм
NM 80/16E/B	132 м³/час при 15.9 м.в.ст.	168	21.5	7.5	380	100 мм
NM 80/16B/C	150 м³/час при 28.9 м.в.ст.	192	34.8	15	380	100 мм
NM 80/16A/С	168 м³/час при 32.2 м.в.ст.	192	39.9	18.5	380	100 мм
NM 80/20B	150 м³/час при 39 м.в.ст.	180	46.5	22	380	100 мм
NMS 80/200A	168 м³/час при 46 м.в.ст.	180	56	30	380	100 мм
NM 80/25E	132 м³/час при 42 м.в.ст.	180	51	22	380	100 мм
NMS 80/250D	150 м³/час при 53 м.в.ст.	192	65	30	380	100 мм
NMS 80/250C/A	150 м³/час при 63 м.в.ст.	192	73.5	37	380	100 мм
NMS 80/250B/A	168 м³/час при 70.5 м.в.ст.	192	84	45	380	100 мм
NMS 80/250A/A	180 м³/час при 80.5 м.в.ст.	192	95	55	380	100 мм
NM 100/20E	192 м³/час при 25 м.в.ст.	240	30	18.5	380	125 мм
NM 100/20D	210 м³/час при 29 м.в.ст.	270	36	22	380	125 мм
NMS 100/200B/A	240 м³/час при 44 м.в.ст.	300	54	37	380	125 мм
NMS 100/200A/A	240 м³/час при 53 м.в.ст.	300	61.5	45	380	125 мм
NMS 100/250B/A	240 м³/час при 61 м.в.ст.	300	73.5	55	380	125 мм
NMS 100/250A/A	270 м³/час при 75 м.в.ст.	300	91	75	380	125 мм
NMS4 150/315D/A	270 м³/час при 18.6 м.в.ст.	420	22.8	18.5	380	200 мм
NMS4 150/315C/A	270 м³/час при 22 м.в.ст.	450	25.6	22	380	200 мм
NMS4 150/315B/A	300 м³/час при 26.5 м.в.ст.	450	30.6	30	380	200 мм
NMS4 150/400C/A	300 м³/час при 38.5 м.в.ст.	480	45	45	380	200 мм
NMS4 150/400B/A	330 м³/час при 43 м.в.ст.	480	50.8	55	380	200 мм
