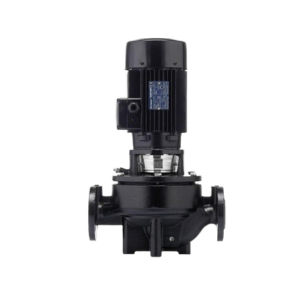

Циркуляционные насосы Purity PTD
Циркуляционные насосы Purity PTD предназначены для перемещения чистых жидкостей, таких как вода, гликоль и аналогичные, не содержащие твердых включений с содержанием твердых частиц не превышающим 0,2%.
Жидкость, которую перекачивает насос, должна быть безопасной для материалов, используемых в насосе.
Насосы Purity PTD укомплектованы двигателями стандарта YE3. Это двигатели с частотой вращения 2900 оборотов в минуту, двухполюсные, трехфазные, с мощностью от 1,1 до 18,5 кВт, предназначены для работы на частоте 50 Гц. Класс изоляции двигателей "F". Параметры защиты IP 55.
Особенности конструкции
- Насосы с общим валом и одним рабочим колесом;
- В конструкции используется прямое подсоединение двигатель-насос;
- Подающий и всасывающий раструбы на корпусе расположены на одном валу и имеют одинаковый диаметр.
Условия эксплуатации
- Температура внешней среды (воздуха): до 40°С;
- Температура перекачиваемой среды: от -10 до 120°С;
- Максимальное внутреннее давление: 16 бар;
- Допускается круглосуточная эксплуатация (S1).
Технические характеристики Purity PTD
| Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Мощность (кВт) | Напряжение (В) | Макс. темп. жидкости (°C) | Входной патрубок (мм) | Выходной патрубок (мм) |
| PTD 32-18/2 | 8 м³/час при 18 м.в.ст. | 12.5 | 19.6 | 1.1 | 380 | 120 | 32 мм | 32 мм |
| PTD 32-21/2 | 12.5 м³/час при 21 м.в.ст. | 16 | 25.3 | 1.5 | 380 | 120 | 32 мм | 32 мм |
| PTD 32-25/2 | 12.5 м³/час при 25 м.в.ст. | 16 | 28.7 | 2.2 | 380 | 120 | 32 мм | 32 мм |
| PTD 40-16/2 | 12.5 м³/час при 16 м.в.ст. | 16 | 19.1 | 1.1 | 380 | 120 | 40 мм | 40 мм |
| PTD 40-18/2 | 20 м³/час при 18 м.в.ст. | 25 | 22.7 | 2.2 | 380 | 120 | 40 мм | 40 мм |
| PTD 40-20/2 | 12.5 м³/час при 20 м.в.ст. | 16 | 23.8 | 1.5 | 380 | 120 | 40 мм | 40 мм |
| PTD 40-25/2 | 20 м³/час при 25 м.в.ст. | 25 | 29 | 3 | 380 | 120 | 40 мм | 40 мм |
| PTD 40-30/2 | 25 м³/час при 30 м.в.ст. | 32 | 34.7 | 4 | 380 | 120 | 40 мм | 40 мм |
| PTD 40-36/2 | 25 м³/час при 36 м.в.ст. | 32 | 40.9 | 5.5 | 380 | 120 | 40 мм | 40 мм |
| PTD 50-12/2 | 16 м³/час при 12 м.в.ст. | 20 | 13 | 1.1 | 380 | 120 | 50 мм | 50 мм |
| PTD 50-15/2 | 20 м³/час при 15 м.в.ст. | 25 | 16.1 | 1.5 | 380 | 120 | 50 мм | 50 мм |
| PTD 50-18/2 | 25 м³/час при 18 м.в.ст. | 30 | 20.2 | 2.2 | 380 | 120 | 50 мм | 50 мм |
| PTD 50-24/2 | 25 м³/час при 24 м.в.ст. | 30 | 25.9 | 3 | 380 | 120 | 50 мм | 50 мм |
| PTD 50-28/2 | 30 м³/час при 28 м.в.ст. | 35 | 29.5 | 4 | 380 | 120 | 50 мм | 50 мм |
| PTD 50-32/2 | 12.5 м³/час при 32 м.в.ст. | 20 | 35 | 3 | 380 | 120 | 50 мм | 50 мм |
| PTD 50-35/2 | 30 м³/час при 35 м.в.ст. | 40 | 36.3 | 5.5 | 380 | 120 | 50 мм | 50 мм |
| PTD 50-38/2 | 12.5 м³/час при 38 м.в.ст. | 20 | 41.9 | 4 | 380 | 120 | 50 мм | 50 мм |
| PTD 50-40/2 | 35 м³/час при 40 м.в.ст. | 45 | 42.5 | 7.5 | 380 | 120 | 50 мм | 50 мм |
| PTD 50-48/2 | 12.5 м³/час при 48 м.в.ст. | 20 | 51.6 | 5.5 | 380 | 120 | 50 мм | 50 мм |
| PTD 50-50/2 | 40 м³/час при 50 м.в.ст. | 50 | 53 | 11 | 380 | 120 | 50 мм | 50 мм |
| PTD 65-15/2 | 30 м³/час при 15 м.в.ст. | 40 | 17.1 | 2.2 | 380 | 120 | 65 мм | 65 мм |
| PTD 65-19/2 | 30 м³/час при 19 м.в.ст. | 40 | 21.8 | 3 | 380 | 120 | 65 мм | 65 мм |
| PTD 65-22/2 | 40 м³/час при 22 м.в.ст. | 50 | 25.1 | 4 | 380 | 120 | 65 мм | 65 мм |
| PTD 65-30/2 | 40 м³/час при 30 м.в.ст. | 50 | 31.5 | 5.5 | 380 | 120 | 65 мм | 65 мм |
| PTD 65-34/2 | 50 м³/час при 34 м.в.ст. | 60 | 38.3 | 7.5 | 380 | 120 | 65 мм | 65 мм |
| PTD 65-36/2 | 25 м³/час при 36 м.в.ст. | 35 | 39.6 | 5.5 | 380 | 120 | 65 мм | 65 мм |
| PTD 80-13/2 | 50 м³/час при 13 м.в.ст. | 60 | 18.9 | 3 | 380 | 120 | 80 мм | 80 мм |
| PTD 80-18/2 | 50 м³/час при 18 м.в.ст. | 70 | 23.2 | 4 | 380 | 120 | 80 мм | 80 мм |
| PTD 80-22/2 | 50 м³/час при 22 м.в.ст. | 80 | 28.2 | 5.5 | 380 | 120 | 80 мм | 80 мм |
| PTD 80-28/2 | 50 м³/час при 28 м.в.ст. | 80 | 33 | 7.5 | 380 | 120 | 80 мм | 80 мм |
| PTD 80-30/2 | 80 м³/час при 30 м.в.ст. | 100 | 36.2 | 11 | 380 | 120 | 80 мм | 80 мм |
| PTD 80-38/2 | 80 м³/час при 38 м.в.ст. | 100 | 45.7 | 15 | 380 | 120 | 80 мм | 80 мм |
| PTD 80-40/2 | 50 м³/час при 40 м.в.ст. | 60 | 42.3 | 11 | 380 | 120 | 80 мм | 80 мм |
| PTD 100-15/2 | 60 м³/час при 15 м.в.ст. | 80 | 18.6 | 4 | 380 | 120 | 100 мм | 100 мм |
| PTD 100-17/2 | 80 м³/час при 17 м.в.ст. | 100 | 21.9 | 5.5 | 380 | 120 | 100 мм | 100 мм |
| PTD 100-22/2 | 80 м³/час при 22 м.в.ст. | 100 | 25.7 | 7.5 | 380 | 120 | 100 мм | 100 мм |
| PTD 100-27/2 | 100 м³/час при 27 м.в.ст. | 110 | 31.5 | 11 | 380 | 120 | 100 мм | 100 мм |
| PTD 100-33/2 | 100 м³/час при 33 м.в.ст. | 110 | 37.1 | 15 | 380 | 120 | 100 мм | 100 мм |
| PTD 100-40/2 | 100 м³/час при 40 м.в.ст. | 130 | 44.2 | 18.5 | 380 | 120 | 100 мм | 100 мм |
