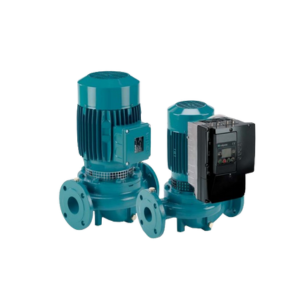

Линейные циркуляционные насосы Calpeda NR

Заказать
Заказать

Циркуляционные насосы Calpeda NR предназначены для перемещения чистых жидкостей, которые не содержат абразивных включений и не являются агрессивными к материалам, из которых изготовлен сам насос (максимальное содержание твердых частиц составляет 0,2%).

Эти насосы широко используются в системах отопления, вентиляции, охлаждения и циркуляции, как в домашней, так и в промышленной сфере.

При необходимости они могут работать с пониженным уровнем шума (скорость вращения n = 1450 оборотов в минуту).

Конструкция Calpeda NR

  • Насосы с общим валом и одним рабочим колесом;
  • В конструкции используется прямое подсоединение двигатель-насос;
  • Подающий и всасывающий раструбы на корпусе расположены на одном валу и имеют одинаковый диаметр;
  • Фланцы изготовлены в соответствии с нормативом EN 1092-2, PN max равно 10 атмосфер.

Ограничения по эксплуатации

  • Температура внешней среды (воздуха): до 40°С;
  • Температура перекачиваемой среды: от -10 до 90°С;
  • Максимальное внутреннее давление: 10 атм.;
  • Высота подъема жидкости: не более 7 м водяного столба.

Электродвигатель — 2-полюсный индукционный

1500 оборотов/минуту:

  • Тип NR4 — трехфазный, напряжение для 3 кВт - 220/380 В; напряжение для 4 кВт - 380/660 В;
  • Тип NR4M — монофазный, напряжение 220 вольт.

3000 оборотов/минуту:

  • Тип NR — трехфазный, напряжение для 3 кВт - 220/380 вольт, для 4-18,5 кВт напряжение 380/660 вольт;
  • Тип NRM — монофазный, напряжение 220 вольт;
  • Рабочая частота: 50 Гц;
  • Конструкция насоса выполнена в соответствии с нормативной документацией IEC 60034;
  • Защита класса IP 54 Изоляция класса F.

Технические характеристики Calpeda NR

Модель Рабочая точка Макс. расход (м³/час) Макс. давление (м.в.ст.) Мощность (кВт) Напряжение (В) Макс. темп. жидкости (°C) Входной патрубок (мм) Выходной патрубок (мм)
NR 40/125C 13.2 м³/час при 12.9 м.в.ст. 21 15.7 0.75 380 90 40 мм 40 мм
NR 40/125B/A 15 м³/час при 16.5 м.в.ст. 24 19.8 1.1 380 90 40 мм 40 мм
NR 40/125A/A 18.9 м³/час при 19.1 м.в.ст. 24 23.7 1.5 380 90 40 мм 40 мм
NR 50/125C/A 27 м³/час при 13.9 м.в.ст. 39 17.4 1.5 380 90 50 мм 50 мм
NR 50/160C/A 24 м³/час при 18.6 м.в.ст. 39 21.9 2.2 380 90 50 мм 50 мм
NR 50/160B/A 27 м³/час при 23.1 м.в.ст. 42 27.9 3 380 90 50 мм 50 мм
NR 50/160A/A 30 м³/час при 29.4 м.в.ст. 45 35.5 4 380 90 50 мм 50 мм
NR 50/200D/A 27 м³/час при 30.1 м.в.ст. 33 37.8 4 380 90 50 мм 50 мм
NR 50/200B/A 27 м³/час при 41.7 м.в.ст. 33 48.5 5.5 380 90 50 мм 50 мм
NR 50/200A/A 33 м³/час при 44.1 м.в.ст. 39 54.9 7.5 380 90 50 мм 50 мм
NR 50/250C/A 33 м³/час при 48.9 м.в.ст. 42 58.8 9.2 380 90 50 мм 50 мм
NR 50/250B/A 39 м³/час при 52.6 м.в.ст. 42 67 11 380 90 50 мм 50 мм
NR 50/250A/A 39 м³/час при 68.4 м.в.ст. 42 84.6 15 380 90 50 мм 50 мм
NR 65/125F/A 42 м³/час при 12.5 м.в.ст. 66 16 2.2 380 90 65 мм 65 мм
NR 65/125D/A 42 м³/час при 16.9 м.в.ст. 66 20.2 3 380 90 65 мм 65 мм
NR 65/125A/A 48 м³/час при 19.8 м.в.ст. 69 24.4 4 380 90 65 мм 65 мм
NR 65/125S/A 54 м³/час при 20.3 м.в.ст. 69 26.3 4 380 90 65 мм 65 мм
NR 65/160B/A 54 м³/час при 24.8 м.в.ст. 72 32 5.5 380 90 65 мм 65 мм
NR 65/160A/A 54 м³/час при 32.9 м.в.ст. 72 39.3 7.5 380 90 65 мм 65 мм
NR 65/200B/A 48 м³/час при 37.9 м.в.ст. 66 46.7 9.2 380 90 65 мм 65 мм
NR 65/200A/A 48 м³/час при 45.1 м.в.ст. 66 53.3 11 380 90 65 мм 65 мм
NR 65/200S/A 54 м³/час при 49.5 м.в.ст. 66 60.5 15 380 90 65 мм 65 мм
NR 65/250C/A 60 м³/час при 40.6 м.в.ст. 66 54.8 11 380 90 65 мм 65 мм
NR 65/250B/A 60 м³/час при 52.9 м.в.ст. 66 67.2 15 380 90 65 мм 65 мм
NR 65/250A/A 60 м³/час при 65.5 м.в.ст. 66 78.5 18.5 380 90 65 мм 65 мм
NRM 50D/A 9.6 м³/час при 9.4 м.в.ст. 13.2 11.6 0.45 220 90 50 мм 50 мм
NR 50D/A 9.6 м³/час при 9.4 м.в.ст. 13.2 11.6 0.45 380 90 50 мм 50 мм
NRM 50C/A 12 м³/час при 13.9 м.в.ст. 18.9 16.2 0.75 220 90 50 мм 50 мм
NR 50C/B 12 м³/час при 13.9 м.в.ст. 18.9 16.2 0.75 380 90 50 мм 50 мм
NR4 100C/A 40 м³/час при 5.6 м.в.ст. 60 6.6 1.1 380 90 100 мм 100 мм
NR4 100B/A 40 м³/час при 6.6 м.в.ст. 60 7.5 1.1 380 90 100 мм 100 мм
NR4 100A/A 50 м³/час при 7.4 м.в.ст. 70 9 1.5 380 90 100 мм 100 мм
NR4 125C/A 70 м³/час при 8.2 м.в.ст. 100 10.2 2.2 380 90 125 мм 125 мм
NR4 125B/A 80 м³/час при 9.4 м.в.ст. 110 12 3 380 90 125 мм 125 мм
NR4 125A/A 80 м³/час при 11.4 м.в.ст. 110 13.6 4 380 90 125 мм 125 мм
