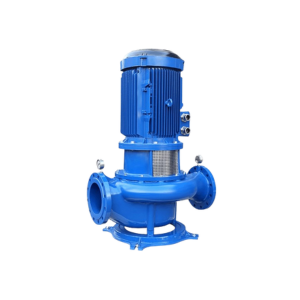

Линейные циркуляционные насосы Norm SNLL
Циркуляционные насосы Norm SNLL предназначены для перемещения больших объемов воды и подобных ей жидкостей, включая немного загрязненные.
Они применяются в промышленных и частных системах отопления, системах горячего и холодного водоснабжения, а также в системах пожаротушения и водораспределения.
Серия насосов Norm SNLL включает в себя 32 модели с подключением от DN 40 до DN 200.
Герметичность вала обеспечивается механическим уплотнением. Насосы могут быть установлены как горизонтально, так и вертикально на трубопроводе.
Электродвигатели
- Сеть 220В/380В, 50 Гц;
- Количество оборотов 1450, 2900, 3600 об/мин;
- Параметры защиты IP 55;
- Изоляцию класса F;
- Стандарт IEC по величине конструкции.
Материалы конструкции
- Корпус: чугун марки GG25, GGG40, бронза, углеродистая сталь GS - C25, нержавеющая сталь 304, 316;
- Рабочее колесо: чугун GG25, GGG40, бронза, сталь GS - C25, нержавеющая сталь 304, 316;
- Вал: нержавеющие стали X20Cr13, SS 304-316;
- Компенсационное кольцо: бронза, чугун GG 25, нержавеющая сталь X20Cr13.
Технические характеристики Norm SNLL
| Модель | Рабочая точка | Макс. расход (м³/час) | Макс. давление (м.в.ст.) | Мощность (кВт) | Напряжение (В) | Макс. темп. жидкости (°C) | Входной патрубок (мм) | Выходной патрубок (мм) |
| SNLL 40-125 D | 11.5 м³/час при 14 м.в.ст. | 17.5 | 18.4 | 1.1 | - | 140 | 40 мм | 40 мм |
| SNLL 40-125 C | 13 м³/час при 17 м.в.ст. | 20.5 | 21.8 | 1.5 | - | 140 | 40 мм | 40 мм |
| SNLL 40-125 B | 17 м³/час при 21.3 м.в.ст. | 26 | 27.5 | 2.2 | - | 140 | 40 мм | 40 мм |
| SNLL 40-125 A | 19 м³/час при 24 м.в.ст. | 29 | 30.5 | 3 | - | 140 | 40 мм | 40 мм |
| SNLL 40-160 C | 14 м³/час при 29 м.в.ст. | 19 | 34.2 | 3 | - | 140 | 40 мм | 40 мм |
| SNLL 40-160 B | 17.5 м³/час при 34 м.в.ст. | 23 | 41.9 | 4 | - | 140 | 40 мм | 40 мм |
| SNLL 40-160 A | 20 м³/час при 40 м.в.ст. | 27 | 48.5 | 5.5 | - | 140 | 40 мм | 40 мм |
| SNLL 40-200 D | 19 м³/час при 32 м.в.ст. | 25 | 39 | 4 | - | 140 | 40 мм | 40 мм |
| SNLL 40-200 C | 23 м³/час при 40 м.в.ст. | 32 | 49 | 5.5 | - | 140 | 40 мм | 40 мм |
| SNLL 40-200 B | 26.5 м³/час при 46.5 м.в.ст. | 36.5 | 56.5 | 7.5 | - | 140 | 40 мм | 40 мм |
| SNLL 40-200 A | 30 м³/час при 52 м.в.ст. | 40.5 | 63 | 11 | - | 140 | 40 мм | 40 мм |
| SNLL 50-125 F | 19 м³/час при 14.5 м.в.ст. | 25 | 18.5 | 1.5 | - | 140 | 50 мм | 50 мм |
| SNLL 50-125 D | 23 м³/час при 18.5 м.в.ст. | 31 | 23 | 2.2 | - | 140 | 50 мм | 50 мм |
| SNLL 50-125 C | 26 м³/час при 22 м.в.ст. | 37 | 27 | 3 | - | 140 | 50 мм | 50 мм |
| SNLL 50-125 B | 29 м³/час при 26 м.в.ст. | 42 | 31 | 4 | - | 140 | 50 мм | 50 мм |
| SNLL 50-125 A | 30 м³/час при 28 м.в.ст. | 45 | 33 | 5.5 | - | 140 | 50 мм | 50 мм |
| SNLL 50-160 F | 18 м³/час при 22 м.в.ст. | 26 | 26 | 3 | - | 140 | 50 мм | 50 мм |
| SNLL 50-160 D | 22 м³/час при 28 м.в.ст. | 32.5 | 32.7 | 4 | - | 140 | 50 мм | 50 мм |
| SNLL 50-160 C | 27 м³/час при 35.5 м.в.ст. | 40.5 | 40.5 | 5.5 | - | 140 | 50 мм | 50 мм |
| SNLL 50-160 B | 32 м³/час при 42.5 м.в.ст. | 49.5 | 48 | 7.5 | - | 140 | 50 мм | 50 мм |
| SNLL 50-160 A | 34 м³/час при 45 м.в.ст. | 51.5 | 51 | 11 | - | 140 | 50 мм | 50 мм |
| SNLL 50-200 C | 30 м³/час при 42 м.в.ст. | 41 | 47 | 7.5 | - | 140 | 50 мм | 50 мм |
| SNLL 50-200 B | 36.3 м³/час при 53 м.в.ст. | 51 | 58.5 | 11 | - | 140 | 50 мм | 50 мм |
| SNLL 50-200 A | 42.5 м³/час при 60 м.в.ст. | 58.5 | 67 | 15 | - | 140 | 50 мм | 50 мм |
| SNLL 50-250 F | 35 м³/час при 50 м.в.ст. | 41.5 | 60.5 | 11 | - | 140 | 50 мм | 50 мм |
| SNLL 50-250 D | 42 м³/час при 61 м.в.ст. | 50 | 72.5 | 15 | - | 140 | 50 мм | 50 мм |
| SNLL 50-250 C | 45 м³/час при 70 м.в.ст. | 56.5 | 82.5 | 18.5 | - | 140 | 50 мм | 50 мм |
| SNLL 50-250 B | 51 м³/час при 77 м.в.ст. | 62 | 90 | 22 | - | 140 | 50 мм | 50 мм |
| SNLL 50-250 A | 55 м³/час при 85 м.в.ст. | 67 | 97.5 | 30 | - | 140 | 50 мм | 50 мм |
| SNLL 65-125 D | 35 м³/час при 16 м.в.ст. | 51 | 21 | 3 | - | 140 | 65 мм | 65 мм |
| SNLL 65-125 C | 36.5 м³/час при 21 м.в.ст. | 58 | 26 | 4 | - | 140 | 65 мм | 65 мм |
| SNLL 65-125 B | 40 м³/час при 25 м.в.ст. | 65 | 29.5 | 5.5 | - | 140 | 65 мм | 65 мм |
| SNLL 65-125 A | 45 м³/час при 27 м.в.ст. | 71.5 | 32 | 7.5 | - | 140 | 65 мм | 65 мм |
| SNLL 65-160 C | 37.5 м³/час при 29 м.в.ст. | 52 | 33.8 | 5.5 | - | 140 | 65 мм | 65 мм |
| SNLL 65-160 B | 42.5 м³/час при 36.5 м.в.ст. | 62.5 | 40 | 7.5 | - | 140 | 65 мм | 65 мм |
| SNLL 65-160 A | 52.5 м³/час при 44 м.в.ст. | 76 | 49 | 11 | - | 140 | 65 мм | 65 мм |
| SNLL 65-200 D | 57.5 м³/час при 39 м.в.ст. | 70 | 45 | 11 | - | 140 | 65 мм | 65 мм |
| SNLL 65-200 C | 70 м³/час при 48 м.в.ст. | 85 | 56 | 15 | - | 140 | 65 мм | 65 мм |
| SNLL 65-200 B | 77.5 м³/час при 53 м.в.ст. | 95 | 62 | 18.5 | - | 140 | 65 мм | 65 мм |
| SNLL 65-200 A | 82.5 м³/час при 56 м.в.ст. | 100 | 64.5 | 22 | - | 140 | 65 мм | 65 мм |
| SNLL 65-250 F | 47.5 м³/час при 50 м.в.ст. | 60 | 57 | 15 | - | 140 | 65 мм | 65 мм |
| SNLL 65-250 D | 55 м³/час при 57.5 м.в.ст. | 67.5 | 65 | 18.5 | - | 140 | 65 мм | 65 мм |
| SNLL 65-250 C | 62.5 м³/час при 67.5 м.в.ст. | 79 | 75 | 22 | - | 140 | 65 мм | 65 мм |
| SNLL 65-250 B | 72.5 м³/час при 80 м.в.ст. | 92.5 | 90 | 30 | - | 140 | 65 мм | 65 мм |
| SNLL 65-250 A | 80 м³/час при 85 м.в.ст. | 100 | 96 | 37 | - | 140 | 65 мм | 65 мм |
| SNLL 80-125 D | 45 м³/час при 17.5 м.в.ст. | 67 | 21 | 4 | - | 140 | 80 мм | 80 мм |
| SNLL 80-125 C | 50 м³/час при 21.2 м.в.ст. | 78 | 24 | 5.5 | - | 140 | 80 мм | 80 мм |
| SNLL 80-125 B | 57.5 м³/час при 25.5 м.в.ст. | 93 | 29 | 7.5 | - | 140 | 80 мм | 80 мм |
| SNLL 80-125 A | 65 м³/час при 28.2 м.в.ст. | 102.5 | 34 | 11 | - | 140 | 80 мм | 80 мм |
| SNLL 80-160 C | 65 м³/час при 30 м.в.ст. | 95 | 36 | 11 | - | 140 | 80 мм | 80 мм |
| SNLL 80-160 B | 75 м³/час при 36 м.в.ст. | 113 | 43 | 15 | - | 140 | 80 мм | 80 мм |
| SNLL 80-160 A | 85 м³/час при 40.5 м.в.ст. | 125.5 | 48 | 18.5 | - | 140 | 80 мм | 80 мм |
| SNLL 80-200 D | 76 м³/час при 42 м.в.ст. | 107 | 44 | 15 | - | 140 | 80 мм | 80 мм |
| SNLL 80-200 C | 88 м³/час при 46 м.в.ст. | 120 | 49 | 18.5 | - | 140 | 80 мм | 80 мм |
| SNLL 80-200 B | 100 м³/час при 50 м.в.ст. | 131 | 52 | 22 | - | 140 | 80 мм | 80 мм |
| SNLL 80-200 A | 118 м³/час при 58 м.в.ст. | 150 | 64 | 30 | - | 140 | 80 мм | 80 мм |
| SNLL 80-250 F | 80 м³/час при 55 м.в.ст. | 100 | 60 | 22 | - | 140 | 80 мм | 80 мм |
| SNLL 80-250 D | 90 м³/час при 62.5 м.в.ст. | 118 | 70 | 30 | - | 140 | 80 мм | 80 мм |
| SNLL 80-250 C | 105 м³/час при 70 м.в.ст. | 133 | 80 | 37 | - | 140 | 80 мм | 80 мм |
| SNLL 80-250 B | 120 м³/час при 77.5 м.в.ст. | 150 | 88 | 45 | - | 140 | 80 мм | 80 мм |
| SNLL 80-250 A | 125 м³/час при 85 м.в.ст. | 160 | 95 | 55 | - | 140 | 80 мм | 80 мм |
| SNLL 100-160 D | 80 м³/час при 22 м.в.ст. | 120 | 29.5 | 11 | - | 140 | 100 мм | 100 мм |
| SNLL 100-160 C | 90 м³/час при 30 м.в.ст. | 145 | 35.5 | 15 | - | 140 | 100 мм | 100 мм |
| SNLL 100-160 B | 100 м³/час при 33 м.в.ст. | 160 | 39.8 | 18.5 | - | 140 | 100 мм | 100 мм |
| SNLL 100-160 A | 115 м³/час при 38 м.в.ст. | 175 | 45 | 22 | - | 140 | 100 мм | 100 мм |
| SNLL 100-200 D | 135 м³/час при 36 м.в.ст. | 150 | 41 | 22 | - | 140 | 100 мм | 100 мм |
| SNLL 100-200 C | 165 м³/час при 44 м.в.ст. | 185 | 49 | 30 | - | 140 | 100 мм | 100 мм |
| SNLL 100-200 B | 180 м³/час при 52 м.в.ст. | 210 | 55.5 | 37 | - | 140 | 100 мм | 100 мм |
| SNLL 100-200 A | 195 м³/час при 56 м.в.ст. | 230 | 61 | 45 | - | 140 | 100 мм | 100 мм |
| SNLL 100-250 C | 130 м³/час при 58 м.в.ст. | 175 | 65 | 37 | - | 140 | 100 мм | 100 мм |
| SNLL 100-250 B | 145 м³/час при 67 м.в.ст. | 195 | 72.5 | 45 | - | 140 | 100 мм | 100 мм |
| SNLL 100-250 A | 160 м³/час при 72.5 м.в.ст. | 215 | 80 | 55 | - | 140 | 100 мм | 100 мм |
