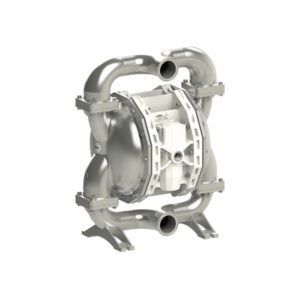

Мембранные пневматические насосы серии Duotek FOOD

Серия пневматических объемных насосов с двойной диафрагмой, разработанных и изготовленных для перекачки жидкостей, химически совместимых с конструкционными материалами насоса.

Характеристики жидкости (давление, температура, химическая активность, удельный вес, вязкость, давление паров) и окружающей среды должны быть совместимы с характеристиками насосов.

Мембранные пневматические насосы серии Duotek FOOD являются самовсасывающими, при запуске они могут быть не заполнены жидкостью.

Принцип работы

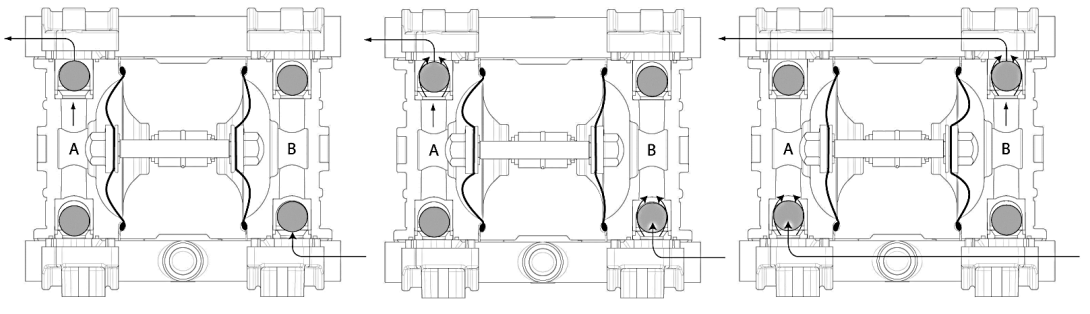

Пневматическая система распределения по очереди направляет сжатый воздух на одну из двух мембран (А), которая толкает жидкость в сторону выходного патрубка насоса.

Одновременно, противоположная диафрагма (B), жестко соединенная валом с диафрагмой (A), двигается влево (относительно рисунка ниже) и создает разрежение в камере B. Таким образом, за счет разрежения, продукт всасывается из впускного коллектора.

Когда диафрагма (А) под давлением достигает конца такта, клапан распределения переключается, диафрагма (B) начинает работать в стадии давления и диафрагма (A) — в стадии разрежения. Когда насос достигнет исходной точки отсчета, то каждая диафрагма проведет один ход, выдавливающий жидкость и один ход, нагнетающий разрежение. Эта последовательность движений составляет один полный цикл.

Технические характеристики Duotek FOOD
