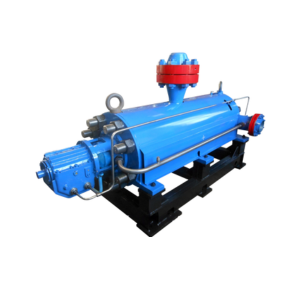

Насосы центробежные многоступенчатые ЦНС

Заказать
Заказать

Насосы центробежные многоступенчатые ЦНС предназначены для закачки воды в нефтеносные пласты с целью искусственного поддержания внутрипластового давления при добыче нефти на месторождениях.

Выбор материального исполнения осуществляется производителем по параметрам перекачиваемой среды, предоставленным заказчиком, либо указывается заказчиком самостоятельно при заказе насоса.

Стандартное исполнение

Перекачиваемая среда для насосов обычного исполнения – чистые и нефтепромысловые воды, не содержащие сероводорода.

Коррозионностойкое исполнение

Перекачиваемая среда для насосов в коррозионностойком, износо- и коррозионностойком исполнении – агрессивные сточные и пластовые нефтепромысловые воды, в том числе сероводородосодержащие.

Дуплексное (супердуплексное) исполнение

Перекачиваемая среда для насосов в дуплексном (супердуплексном) исполнении – агрессивные сточные, пластовые и сеноманские нефтепромысловые воды, в том числе содержащие сероводород (H2S – до 400 мг/л).

Технические характеристики насосов ЦНС

Марки Подача (номин.), м³/ч Напор, м Мощность потребляемая насосом (номин.), кВт
ЦНС 180-85-К 180 85 58
ЦНС 10-420 10 420 30
ЦНС 10-385 10 385 27
ЦНС 10-350 10 350 24.8
ЦНС 10-315 10 315 22.4
ЦНС 10-280 10 280 19.7
ЦНС 10-245 10 245 17.4
ЦНС 10-200 10 210 14.8
ЦНС 10-175 10 175 12.3
ЦНС 10-140 10 140 9.8
ЦНС 10-105 10 105 7.4
ЦНС 30-1422 30 1250 227
ЦНС 30-1330 30 1330* 242
ЦНС 30-1170 30 1170 212
ЦНС 30-1120 30 1120 180
ЦНС 30-1050 30 1050 169
ЦНС 30-980 30 980 158
ЦНС 30-910 30 910 147
ЦНС 30-840 30 840 135
ЦНС 30-770 30 770 124
ЦНС 30-700 30 700 113
ЦНС 30-630 30 630 102
ЦНС 30-560 30 560 90
ЦНС 30-490 30 490 79
ЦНС 30-420 30 420** 68
ЦНС 30-350 30 350** 56
ЦНС 30-280 30 280** 45
ЦНС 30-210 30 210** 33
ЦНС 45-2100 45 2100 510
ЦНС 45-1900 45 1900 470
ЦНС 45-1775 45 1775 440
ЦНС 45-1650 45 1650 410
ЦНС 45-1525 45 1525 380
ЦНС 45-1422 45 1422 350
ЦНС 45-1275 45 1275 320
ЦНС 45-1150 45 1150 290
ЦНС 45-1050 45 1050 260
ЦНС 45-900 45 900 230
ЦНС 45-700 45 700** 180
ЦНС 63-2100 63 2100 630
ЦНС 63-1900 63 1900 570
ЦНС 63-1775 63 1775 540
ЦНС 63-1650 63 1650 500
ЦНС 63-1525 63 1525 460
ЦНС 63-1422 63 1422 430
ЦНС 63-1275 63 1275 390
ЦНС 63-1150 63 1150 350
ЦНС 63-1050 63 1050 320
ЦНС 63-900 63 900 280
ЦНС 63-700 63 700** 220
ЦНС 90-2100 63 2100 840
ЦНС 90-1900 90 1900 760
ЦНС 90-1775 90 1775 710
ЦНС 90-1650 90 1650 660
ЦНС 90-1525 90 1525 610
ЦНС 90-1422 90 1422 570
ЦНС 90-1275 90 1275 510
ЦНС 90-1150 90 1150 460
ЦНС 90-1050 90 1050 430
ЦНС 90-900 90 900 370
ЦНС 90-700 90 700** 290
ЦНС 120-2100 120 2100 980
ЦНС 120-1900 120 1900 910
ЦНС 120-1775 120 1775 850
ЦНС 120-1650 120 1650 790
ЦНС 120-1525 120 1525 730
ЦНС 120-1422 120 1422 680
ЦНС 120-1275 120 1275 610
ЦНС 120-1150 120 1150 550
ЦНС 120-1050 120 1050 500
ЦНС 120-900 120 900 430
ЦНС 120-750 120 700** 370
ЦНС 180-2100 180 2100 1350
ЦНС 180-1900 180 1900 1230
ЦНС 180-1775 180 1775 1140
ЦНС 180-1650 180 1650 1060
ЦНС 180-1525 180 1525 980
ЦНС 180-1422 180 1422 920
ЦНС 180-1275 180 1275 820
ЦНС 180-1150 180 1150 740
ЦНС 180-1050 180 1050 680
ЦНС 180-900 180 900 580
ЦНС 180-700 180 700** 450
ЦНС 200-2350 200 2350* 1650
ЦНС 200-2200 200 2200 1550
ЦНС 200-2050 200 2050 1440
ЦНС 240-2100 240 2100 1750
ЦНС 240-1900 240 1900 1590
ЦНС 240-1775 240 1775 1490
ЦНС 240-1650 240 1650 1380
ЦНС 240-1525 240 1525 1280
ЦНС 240-1422 240 1422 1200
ЦНС 240-1275 240 1275 1070
ЦНС 240-1150 240 1150 970
ЦНС 240-1050 240 1050 890
ЦНС 240-900 240 900 760
ЦНС 240-700 240 700** 590
ЦНС 315-2200 315 2200* 2360
ЦНС 315-2100 315 2100 2150
ЦНС 315-1900 315 1900 2020
ЦНС 315-1775 315 1775 1900
ЦНС 315-1650 315 1650 1730
ЦНС 315-1525 315 1525 1590
ЦНС 315-1422 315 1422 1470
ЦНС 315-1275 315 1275 1290
ЦНС 315-1150 315 1150 1160
ЦНС 315-1050 315 1050 1020
ЦНС 315-900 315 900** 870
ЦНС 315-700 315 700** 730
ЦНС 500-1900 500 1900 3235
ЦНС 500-1422 500 1422 2500
ЦНС 500-1050 500 1050 1850
ЦНС 630-1900 630 1900 4100
ЦНС 630-1422 630 1422 3100
ЦНС 630-1050 630 1050 2250
ЦНС 720-1900 720 1900 4700
ЦНС 720-1422 720 1422 3500
ЦНС 720-1050 720 1050 2570
НУ 30-1800 30 1800 295

Условное обозначение

Например: ЦНС х ХХХ – ХХХХ – ХХХ

Тип и конструктивное исполнение:

  • Ц - центробежный;
  • Н - насос;
  • С – секционный.

Конструктивная схема:

  • без обозначения – с последовательным расположением рабочих колёс («в линию»);
  • з - наличие пускового упорного подшипника, обеспечивающего гарантированный зазор в устройстве разгрузки;
  • п - с расположением рабочих колес «спина-к-спине».

Варианты исполнения:

  • 1 - для работы в составе насосных установок с последовательным включением насосов;
  • 2 - для работы в составе кустовых насосных станций (КНС) и блочных кустовых насосных станций (БКНС);
  • 3 – исполнение с подшипниками, охлаждаемыми и смазываемыми перекачиваемой средой; для работы в составе кустовых насосных станций (КНС) и блочных кустовых насосных станций (БКНС);
  • 4 - исполнение подшипниковых узлов с картерной смазкой.

Материалы деталей проточной части:

  • без обозначения - обычное исполнение (сталь 20X13);
  • И - износостойкое исполнение (сплав КС-14. КС-25);
  • И1 - износостойкое исполнение (сплав ВНЛ-1);
  • ИМ – износо- и коррозионностойкое исполнение (сталь 12Х18Н12М3Т);
  • Д1 - дуплексное исполнение (сталь 1.4517);
  • Д2 - супердуплексное исполнение (сталь 1.4469).

Уплотнение вала:

  • С - сальниковое
  • Т -торцовое
  • Т2- двойное торцовое
