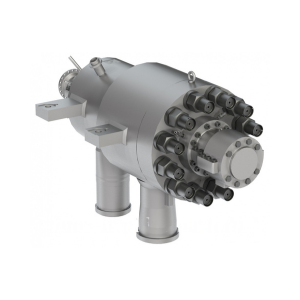

Насосы центробежные многоступенчатые ПТН

Насосы центробежные многоступенчатые ПТН предназначены для подачи питательной воды в парогенераторы тепловых электростанций мощностью 250, 300, 500 и 800 МВт.

Питательный агрегат состоит из приводной турбины мощностью 12 500 кВт и питательного насоса с подачей 1150 м3/ч, обеспечивающего полную производительность котлоагрегата энергоблока.

Температура перекачиваемой питательной воды не должна превышать 165 °C.

Данный насос является аналогом насосов ОСПТ-1150, СВПТ 340-1000 и имеет более высокий коэффициент полезного действия.

Применение насосов ПТН

• Для подачи питательной воды на ТЭС.
• Данный насос также применим в других областях при схожих параметрах рабочей жидкости.

Конструкция насосов ПТН

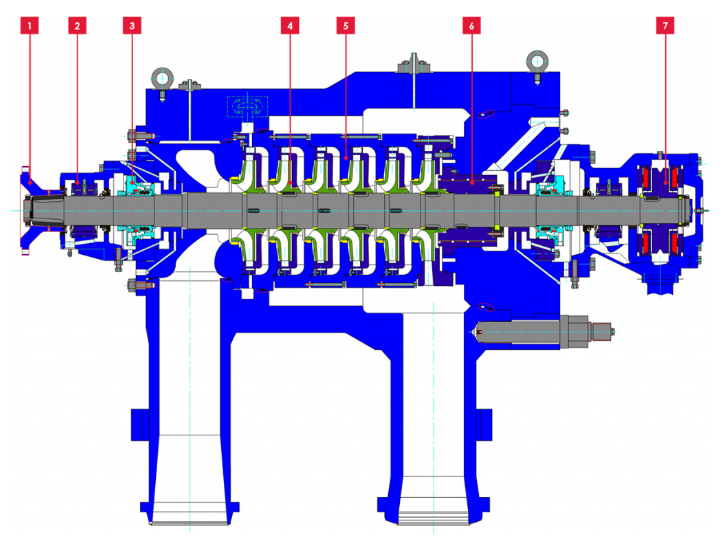

Насос центробежный, горизонтальный, двухкорпусной с односторонним расположением рабочих колес. Внутренний корпусом секционного типа картриджного исполнения.

Давление на нагнетательном патрубке насоса составляет 340 кгс/см2, а на приемном 20 кгс/см2. Минимальное давление на приемном патрубке 16 кгс/см2.

Корпус насоса устанавливается четырьмя лапами на тумбе литой рамы и крепится к ней при помощи упоров лап. Со стороны всасывания предусмотрены поперечные шпонки, являющиеся фикс-пунктами статора насоса.

На стороне всасывания крышкой цилиндра служит корпус концевого уплотнения всасывания. На напорной стороне корпуса насоса закрывается крышкой, к которой присоединено концевое уплотнение со стороны нагнетания. К концевым уплотнениям на фланцах крепятся корпуса подшипников. Внутренний корпус картриджного исполнения состоит из секций с направляющими аппаратами.

Концевые уплотнения ротора — одинарное, торцевого типа. Для обеспечения работоспособности концевых уплотнений предусмотрены встроенные теплообменники и выносные теплообменники, к которым должен подводиться охлаждающий конденсат.

На каждом корпусе подшипника имеется по два отверстия для подвода масла к вкладышу. Через одно отверстие масло поступает от главной масляной магистрали, а через другое в случае неподачи масла от главной магистрали оно самотеком поступит на подшипник.

Соединение крышки и корпуса насоса уплотняется прокладкой, выполненной из терморасширенного графита.

Особенности насосов ПТН

Муфта упругая пластинчатая:

• Отсутствие подвода смазки;
• Низкие значения вибрации;
• Увеличенный ресурс муфты.

Опорный подшипник:

• Подшипник скольжения выполнен с самоустанавливающимися сегментами.

Концевые уплотнения:

• Торцевые уплотнения увеличивают экономичность теплового цикла блока.

Проточная часть:

• Высокоэффективная проточная часть;
• Оптимизировано сочетание количества лопастей рабочих колес и НА;
• Оптимальная конструкция первой ступени обеспечивает длительную работу без эрозионного износа.

Выемная часть:

• Полная монтажная готовность;
• Сокращение времени на ремонт.

Узел гидравлической разгрузки:

• Максимальная эксплуатационная надежность;
• Минимальная нагрузка на упорный подшипник;
• Отсутствие контакта между деталями.

Упорный подшипник:

• Применен подшипник типа “Митчел”, обеспечивающий безаварийную работу насоса;
• Упрощение технологии сборки наружного корпуса и напорной крышки насоса.

Технические характеристики насосов ПТН

Условное обозначение насосов ПТН

Например: ПТН 1150-350

• ПТН — наименование серии насосов;
• 1150 — подача, м3/ч;
• 350 — давление, кгс/см2.
