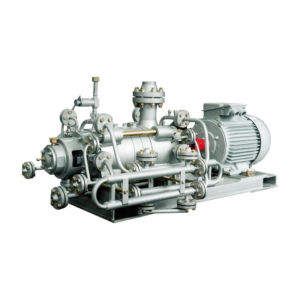

Насосы многоступенчатые конденсатные Кс
Насосы многоступенчатые конденсатные Кс предназначены для перекачивания конденсата температурой до 160 °C в пароводяных сетях тепловых электростанций, работающих на органическом топливе, для перекачивания воды в системах тепло- и водоснабжения, а также жидкостей, сходных с конденсатом по вязкости и химической активности.
Насос типа Кс (кроме Кс 80-155-6) — горизонтальный, однокорпусный, секционный, с рабочими колесами одностороннего входа, с приводом от электродвигателя. Концевые уплотнения сальникового или торцевого типа, опорами ротора служат подшипники качения.
Насос типа Кс 80-155-6 — горизонтальный, центробежный, секционный, с подшипниками скольжения, смазываемыми перекачиваемой средой, концевыми уплотнениями сальникового типа, с фланцевым входным и напорным патрубком, направленным, соответственно, горизонтально и вертикально вверх. Разгрузка ротора от осевых сил осуществляется гидропятой.
Применение насосов Кс
- Для перекачки конденсата и горячей воды в пароводяных сетях электростанций;
- Для перекачки конденсата на предприятиях теплоэнергетики;
- Для перекачки конденсата и горячей воды в котельных промышленных предприятий.

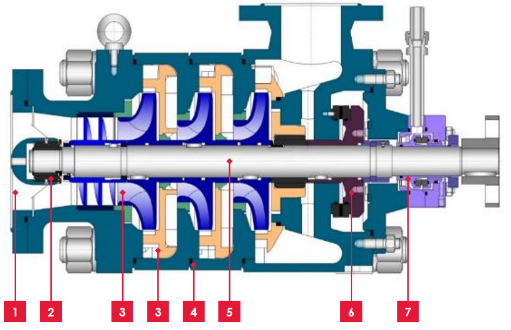

Особенности насосов Кс
1. Подвод:
- Осевой подвод взамен бокового.
2. Подшипник:
- Подшипник скольжения с большим ресурсом;
- Внутреннее расположение;
- Смазка перекачиваемой средой.
3. Проточная часть:
- Высокоэффективная проточная часть;
- Оптимизировано сочетание количества лопастей рабочих колес и НА;
- Низкое значение допустимого кавитационного запаса.
4. Корпус:
- Секционная конструкция
5. Вал:
- Уменьшена вибрация за счет уменьшения длины вала.
6. Узел гидравлической разгрузки:
- Автоматическое регулирование осевого положения ротора за счет применения гидропяты.
7. Концевое уплотнение:
- Торцевые картриджного типа, обеспечивают удобство при ремонте и обслуживании;
- Повышенная экономичность.
- Применение в насосах Кс сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса
Технические характеристики насосов Кс
| Марки | Подача (номин.), м³/ч | Напор, м | Мощность потребляемая насосом (макс.), кВт | Частота вращения, об/мин | КПД насоса, % | Допускаемый кавитационный запас, м, не более |
| Кс 32-150-2 | 32 | 150 | 19.1 | 2900 | 66 | 1.6 |
| Кс 50-55-2 | 50 | 55 | 12.1 | 2920 | 65 | 1.6 |
| Кс 50-110-2 | 50 | 110 | 25.3 | 2920 | 65 | 1.6 |
| Кс 80-155-2 | 80 | 155 | 48.5 | 2940 | 70 | 1.6 |
| Кс 80-155-6 | 80 | 155 | 53.3 | 2940 | 74 | 1.6 |
| Кс 80-155а-6 | 95 | 125 | 46.4 | 2940 | 74 | 1.8 |
| Кс 80-155б-6 | 95 | 125 | 46.4 | 2940 | 74 | 1.8 |
Условное обозначение
Например: Кс 80-155а-6
- Кс — наименование серии насосов;
- 80 — подача, м3/ч;
- 155 — напор, м;
- а — обозначение обточки рабочего колеса;
- 6 — порядковый номер модернизации.
