Насосы многоступенчатые конденсатные КсД

Насосы многоступенчатые конденсатные КсД предназначены для перекачивания основного конденсата турбин, конденсата греющего пара сетевых подогревателей и конденсата пароводяных подогревателей тепловых электростанций, работающих на органическом топливе, а также для перекачивания жидкостей, сходных с конденсатом по вязкости и химической активности.

Применение насосов КсД

• Для перекачки конденсата и горячей воды в пароводяных сетях электростанций;
• Для перекачки конденсата на предприятиях теплоэнергетики;
• Для перекачки конденсата и горячей воды в котельных промышленных предприятий.

Конструкция насосов КсД

Агрегат электронасосный состоит из насоса и электродвигателя, смонтированных на общей раме соединенных между собой втулочно-пальцевой муфтой. Муфта закрыта защитным кожухом-ограждением.

Крепление агрегата к фундаменту и трубопроводов к насосу — жесткое.

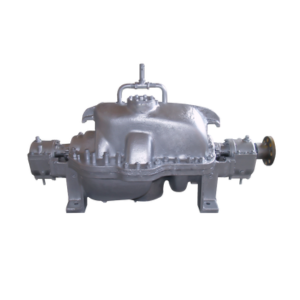

Насос типа КсД — центробежный, горизонтальный, трёхступенчатый с полуспиральным подводом, спиральным отводом. Рабочее колесо первой ступени двухстороннего входа, второй и третьей — одностороннего входа.

Корпус насоса литой, чугунный с горизонтальным разъемом. Патрубки расположены в нижней части корпуса и направлены: входной вертикально вниз, напорный — горизонтально, перпендикулярно к продольной оси насоса.

Уплотнение вала насоса — сальникового типа. Допускается применение уплотнений торцевого типа.

В качестве опор ротора насоса применяются подшипники качения с кольцевой смазкой.

Направление вращения ротора насоса — против часовой стрелки, если смотреть со стороны привода.

Соединительная муфта — упругая втулочно-пальцевая.

Приводом насоса являются электродвигатели общепромышленного назначения.

Технические характеристики насосов КсД

Условное обозначение

Например: КсД 230-115а-2

• КсД — наименование серии насоса;
• 230 — подача, м3/ч;
• 115 — напор, м;
• а — обозначение обточки рабочего колеса;
• 2 — порядковый номер модернизации.

Условное обозначение агрегата с насосом КсД 230-115а-2: Агрегат электронасосный АКсД 230-115а-2, где А — отличительный индекс агрегата.
