Насосы многоступенчатые сетевые ЦН

Заказать
Заказать

Насосы многоступенчатые сетевые ЦН предназначены для перекачивания воды и жидкостей, имеющих сходные с водой свойства по вязкости и химической активности, температурой до 100 °C, с максимальной концентрацией твердых частиц 0,05 % и размером до 0,2 мм.

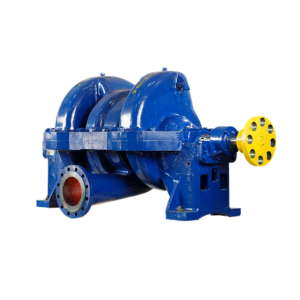

Насос центробежный, горизонтальный, спирального типа, двухступенчатый со встречным расположением рабочих колес одностороннего входа.

Корпус насоса имеет горизонтальный разъем вдоль оси вала. Патрубки насоса направлены горизонтально в противоположные стороны.

Соединение патрубков с трубопроводами — фланцевое. Опорами ротора являются подшипники качения с консистентной смазкой. Концевые уплотнения ротора — сальникового типа, допускается изготовление насоса с уплотнениями торцового типа.

Технические характеристики насосов ЦН

Марки Подача (номин.), м³/ч Напор, м Мощность двигателя, кВт Частота вращения, об/мин КПД насоса, % Допускаемый кавитационный запас, м, не более
ЦН 400-105 400 105 143 1480 80 4.5
ЦН 400-105а 380 96 127 1480 78 4.0
ЦН 400-105б 360 83 106 1480 77 4.0
ЦН 400-210 400 210 290 1480 79 4.5
ЦН 400-210а 380 192 258 1480 77 4.0
ЦН 400-210б 360 166 218 1480 76 4.0
ЦН 1000-180-3 1000 180 590 1480 83 8
ЦН 1000-180а-3 900 157 475 1480 81 8
ЦН 3000-197 3000 197 2165 1000 83 13
14М-8х4-1 600 380 887 1480 70 6

Условное обозначение

Например: ЦН 1000-180а-3

  • ЦН — серия насосов;
  • 1000 — подача, м3/ч;
  • 180 — напор, м;
  • а — обозначение обточки рабочего колеса;
  • 3 — порядковый номер модернизации.

Условное обозначение агрегата с насосом ЦН 1000-180а-3: Агрегат электронасосный АЦН 1000-180а-3, где А — отличительный индекс агрегата

Например: 14М-8х4-1

  • 14 — диаметр приемного патрубка в мм, уменьшенный в 25 раз;
  •  М — многоступенчатый;
  •  8 — коэффициент удельной быстроходности, уменьшенный в 10 раз;
  •  4 — число ступеней;
  •  1 — порядковый номер модернизации.
