Дизельные насосы (агрегаты) ДНА
Дизельные насосы (агрегаты) ДНА предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости до 36*10-6 м2/с (36сСт) и химической активности, температурой от 274 до 358К (от 1 до 85°С), не содержащих твердых включений по массе более 0,05%, размеру более 0,2 мм и микротвердостью более 6,5 ГПа (650кгс/мм2).
Агрегаты могут использоваться в системах пожаротушения. Агрегаты относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и изготавливаются в климатическом исполнении УХЛ категории размещения 3.1 по ГОСТ 15150-69.
По требованию заказчика агрегаты могут изготавливаться в ином климатическом исполнении и категории размещения. Агрегаты не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.
Варианты исполнения ДНА:
- Стационарное (ДНА);
- На полозьях (ДНА-п);
- На шасси прицепа (ДНА-ш).
Варианты комплектации ДНА:
Основная комплектация стационарного ДНА:
- силовой привод собственного изготовления с ручным управлением на базе дизельного двигателя;
- центробежный насос.
Основная комплектация ДНА-п на полозьях:
- силовой привод собственного изготовления с ручным управлением на базе дизельного двигателя;
- центробежный насос;
- полозья (салазки) для транспортировки агрегата.
Основная комплектация ДНА-ш на шасси прицепа:
- силовой привод собственного изготовления с ручным управлением на базе дизельного двигателя;
- центробежный насос;
- прицеп для транспортировки агрегата.
Дополнительная комплектация ДНА:
Дополнительная комплектация стационарного ДНА:
- газоструйный вакуумный аппарат;
- задвижка на нагнетательном патрубке;
- сильфонный компенсатор системы выхлопа с ответными фланцами;
- капот для защиты от осадков;
- система автоматического запуска ДНА и контроля его работы;
- жидкостной или электрический предпусковой подогреватель;
- типовая всасывающая линия.
Дополнительная комплектация ДНА-п на полозьях:
- капот для защиты от осадков;
- жидкостный предпусковой подогреватель;
- типовая всасывающая линия;
- задвижка на нагнетательном патрубке;
- газоструйный вакуумный аппарат;
- подъёмное устройство всасывающей линии с ручной лебёдкой.
Дополнительная комплектация ДНА-ш на шасси прицепа:
- капот для защиты от осадков;
- газоструйный вакуумный аппарат;
- жидкостный предпусковой подогреватель;
- задвижка на нагнетательном патрубке.
- типовая всасывающая линия.
Особенности насосов ДНА
- возможность эксплуатации при отсутствии источников электроэнергии;
- широкая область применения (орошение, полив, системы пожаротушения и т.д.);
- оперативность ввода в эксплуатацию;
- возможность регулирование производительности и напора путем изменения числа оборотов двигателя;
- исполнение агрегатов на шасси или салазках обеспечивает мобильность и возможность быстро менять место установки;
- использование номенклатуры насосного оборудования собственного производства с возможностью широкого выбора требуемых параметров;
- комплектация дизельными двигателями как отечественного, так и импортного производства;
- наличие испытательного стенда для проверки параметров и работоспособности агрегата в целом.
Применение насосов ДНА
- для орошения, в системах полива сельскохозяйственных угодий, где нет доступа к другим источникам воды;
- для обеспечения работы аварийных систем водоснабжения в случае отсутствия возможности использования электронасосов;
- для обеспечения водоснабжения труднодоступных их участков в районах отсутствия электроснабжения;
- в системах водозаборов питьевой воды при отсутствии централизованного электроснабжения;
- в горнодобывающей промышленности: для откачки грунтовых вод, для подачи технической воды в системы размыва породы;
- для аварийного водоснабжения подачи технической воды в системе охлаждения на предприятиях металлургического комплекса;
- в системах дренажа при перекачивании фекальных стоков в местах отсутствия электроснабжения;
- для обеспечения аварийной циркуляции в системах теплоснабжения, питания котлов, перекачки конденсата, на ТЭС;
- для аварийной подачи технической воды в системах обеспечения охлаждения на АЭС;
- в системах пожаротушения для аварийной подачи воды при отсутствии электроэнергии;
- в системах пожаротушения для аварийной подачи морской воды на припортовых объектах, морских платформах для добычи нефти.
Конструкция насосов ДНА

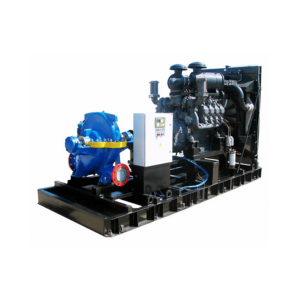

Агрегат в стационарном исполнении состоит из насоса и дизельного привода, смонтированных на раме.
Дизельный привод состоит из силового агрегата, основой которого служит двигатель с коробкой переключения передач (для насосов с частотой вращения 2900 об/мин) или с механизмом отбора мощности (МОМ) (для насосов с частотой вращения 1500 об/мин).
Дизельный привод оборудован:
- системой воздухозабора с воздушным фильтром,
- системой выпуска отработавших газов с глушителями выхлопа, системой охлаждения с водяным радиатором и масляным радиатором,
- системой питания с топливным баком и фильтром грубой очистки топлива,
- системой электрооборудования с пультом управления,
- рычагом выключения сцепления.
На раме дизельного привода установлен насос. Насос соединен с силовым агрегатом карданным валом.
Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны дизельного привода.
Система ручного управления и САПСиЗ (система аварийно-предупредительной сигнализации и защиты) агрегата удовлетворяет 1-ой степени автоматизации по ГОСТ 14228-80 и включает функции запуска, управления, автоматического поддержания оборотов, подзарядки аккумуляторов и аварийной защиты дизеля.
Технические характеристики насосов ДНА
| Марки | Подача (номин.), м³/ч | Напор, м | Давление на входе в насос, кгс/см², не более | Мощность потребляемая насосом (номин.), кВт | Мощность потребляемая насосом (макс.), кВт |
| ДНА-1К 50-32-125 | 12.5 | 21 | 3 | 1.3 | 1.6 |
| ДНА-1К 50-32-125а | 12.5 | 19 | 3 | 1.2 | 1.4 |
| ДНА-1К 50-32-125б | 10 | 16 | 3 | 1.0 | 1.2 |
| ДНА-1К 50-32-125м | 12.5 | 23 | 3 | 1.4 | 1.8 |
| ДНА-1К 65-50-160 | 25 | 32 | 3 | 3.5 | 4.3 |
| ДНА-1К 65-50-160а | 20 | 31 | 6 | 3.0 | 3.7 |
| ДНА-1К 65-50-160б | 20 | 25 | 3 | 2.7 | 3.3 |
| ДНА-1К 80-65-160а | 45 | 30 | 3 | 5.0 | 6.2 |
| ДНА-1Д 200/90 | 200 | 90 | 3 | 65 | 82 |
| ДНА-1Д 200/90а | 180 | 74 | 3 | 53 | 72 |
| ДНА-1Д 250/125 | 200 | 60 | 3 | 48 | 58 |
| ДНА-1Д 250/125 | 250 | 125 | 3 | 125 | 152 |
| ДНА-1Д 250/125а | 240 | 101 | 3 | 87 | 110 |
| ДНА-1Д 315/71 | 315 | 71 | 3 | 85 | 93 |
| ДНА-1Д 315/71а | 300 | 62 | 3 | 65 | 80 |
| ДНА-1Д 315/50 | 315 | 50 | 3 | 62 | 68 |
| ДНА-1Д 320/50/1 | 180 | 74 | 3 | 53 | 75 |
| ДНА-1Д 320/50/1 | 200 | 90 | 3 | 72 | 100 |
| ДНА-1Д 320/50/1 | 240 | 115 | 3 | 115 | 140 |
| ДНА-1Д 320/50/2 | 320 | 50 | 3 | 60 | 70 |
| ДНА-1Д 320/50/2 | 315 | 50 | 3 | 60 | 70 |
| ДНА-1Д 320/50/2 | 300 | 62 | 3 | 65 | 80 |
| ДНА-1Д 320/50/2 | 315 | 71 | 3 | 88 | 100 |
| ДНА-1Д 320/50/2 | 315 | 100 | 3 | 120 | 135 |
| ДНА-1Д 320/50/2 | 400 | 100 | 3 | 145 | 180 |
| ДНА-1Д 500/63 | 500 | 63 | 3 | 113 | 142 |
| ДНА-1Д 500/63 | 500 | 63 | 3 | 120 | 142 |
| ДНА-1Д 500/63а | 450 | 53 | 3 | 87 | 100 |
| ДНА-1Д 500/63а | 450 | 53 | 3 | 87 | 97 |
| ДНА-1Д 500/63б | 400 | 44 | 3 | 70 | 78 |
| ДНА-1Д 630/90 | 630 | 90 | 3 | 205 | 230 |
| ДНА-1Д 630/90а | 550 | 74 | 3 | 155 | 185 |
| ДНА-1Д 630/90б | 500 | 60 | 3 | 110 | 144 |
| ДНА-1Д 630/125 | 630 | 125 | 3 | 310 | 365 |
| ДНА-1Д 630/125а | 550 | 101 | 3 | 245 | 282 |
| ДНА-1Д 800/56 | 800 | 56 | 3 | 150 | 166 |
| ДНА-1Д 800/56а | 740 | 48 | 3 | 120 | 140 |
| ДНА-1Д 800/56а | 740 | 48 | 3 | 120 | 130 |
| ДНА-1Д 800/56б | 700 | 40 | 3 | 100 | 110 |
| ДНА-1Д 800/56б | 700 | 40 | 3 | 100 | 106 |
| ДНА–1Д 500/63б | 400 | 44 | 3 | 70 | 80 |
| ДНА-1Д 1250/63 | 1250 | 63 | 3 | 260 | 290 |
| ДНА-1Д 1250/63а | 1100 | 52.5 | 3 | 195 | 220 |
| ДНА-1Д 1250/63б | 1050 | 44 | 3 | 150 | 175 |
| ДНА-1Д 1250/125б | 1030 | 87 | 3 | 350 | 360 |
| ДНА-1Д 1600/90б | 1300 | 63 | 3 | 275 | 315 |
| ДНА-2Д2000-21а | 1750 | 18 | 3 | 102 | 110 |
| Марки | Мощность двигателя, кВт | Марка двигателя | Насос | Частота вращения двигателя, c˜¹ | Частота вращения двигателя, об/мин |
| ДНА-1К 50-32-125 | 8 | ТМЗ-520Д/90Г12У | 1К50-32-125 | 48.3 | 2900 |
| ДНА-1К 50-32-125а | 8 | ТМЗ-520Д/90Г12У | 1К50-32-125а | 48.3 | 2900 |
| ДНА-1К 50-32-125б | 8 | ТМЗ-520Д/90Г12У | 1К50-32-125б | 48.3 | 2900 |
| ДНА-1К 50-32-125м | 8 | ТМЗ-520Д/90Г12У | 1К50-32-125м | 48.3 | 2900 |
| ДНА-1К 65-50-160 | 8 | ТМЗ-520Д/90Г12У | 1К65-50-160 | 48.3 | 2900 |
| ДНА-1К 65-50-160а | 8 | ТМЗ-520Д/90Г12У | 1К65-50-160а | 48.3 | 2900 |
| ДНА-1К 65-50-160б | 8 | ТМЗ-520Д/90Г12У | 1К65-50-160б | 48.3 | 2900 |
| ДНА-1К 80-65-160а | 8 | ТМЗ-520Д/90Г12У | 1К80-65-160а | 48.3 | 2900 |
| ДНА-1Д 200/90 | 120 | ЯМЗ-236М2-4 | 1Д200-90 | 31.7 | 1900 |
| ДНА-1Д 200/90а | 120 | ЯМЗ-236М2-4 | 1Д200-90а | 31.7 | 1900 |
| ДНА-1Д 250/125 | 77 | ММЗ Д-245-35 | 1Д250-125 | 35.0 | 2100 |
| ДНА-1Д 250/125 | 170 | ЯМЗ-238М2-6 | 1Д250-125 | 31.7 | 1900 |
| ДНА-1Д 250/125а | 120 | ЯМЗ-236М2-4 | 1Д250-125а | 31.7 | 1900 |
| ДНА-1Д 315/71 | 120 | ЯМЗ-236М2-4 | 1Д315-71 | 31.7 | 1900 |
| ДНА-1Д 315/71а | 120 | ЯМЗ-236М2-4 | 1Д315-71а | 31.7 | 1900 |
| ДНА-1Д 315/50 | 120 | ЯМЗ-236М2-4 | 1Д315-50 | 31.7 | 1900 |
| ДНА-1Д 320/50/1 | 100 | ММЗ Д-260.1 | 1Д320-50-1 | 28.3 | 1700 |
| ДНА-1Д 320/50/1 | 110 | ММЗ Д-260.1 | 1Д320-50-1 | 31.7 | 1900 |
| ДНА-1Д 320/50/1 | 141 | ММЗ Д-260.4 | 1Д320-50-1 | 35.0 | 2100 |
| ДНА-1Д 320/50/2 | 88 | ММЗ Д-260.1 | 1Д320-50-2 | 24.2 | 1450 |
| ДНА-1Д 320/50/2 | 88 | ММЗ Д-260.1 | 1Д320-50-2 | 24.2 | 1450 |
| ДНА-1Д 320/50/2 | 90 | ММЗ Д-260.1 | 1Д320-50-2 | 25.5 | 1550 |
| ДНА-1Д 320/50/2 | 100 | ММЗ Д-260.1 | 1Д320-50-2 | 27.5 | 1650 |
| ДНА-1Д 320/50/2 | 139 | ММЗ Д-260.4 | 1Д320-50-2 | 32.5 | 1950 |
| ДНА-1Д 320/50/2 | 180 | ММЗ Д-260.7С | 1Д320-50-2 | 33.3 | 2000 |
| ДНА-1Д 500/63 | 134 | ММЗ Д-260.7С | 1Д500-63 | 24.2 | 1450 |
| ДНА-1Д 500/63 | 179 | ЯМЗ-238Б-14 | 1Д500-63 | 24.5 | 1500 |
| ДНА-1Д 500/63а | 110 | ММЗ Д-260.4 | 1Д500-63а | 24.2 | 1450 |
| ДНА-1Д 500/63а | 135 | ЯМЗ-238М2-10 | 1Д500-63а | 24.5 | 1500 |
| ДНА-1Д 500/63б | 135 | ЯМЗ-238М2-10 | 1Д500-63б | 24.5 | 1500 |
| ДНА-1Д 630/90 | 256 | ЯМЗ-7511.10-10 | 1Д630-90 | 24.5 | 1500 |
| ДНА-1Д 630/90а | 256 | ЯМЗ-7511.10-10 | 1Д630-90а | 24.5 | 1500 |
| ДНА-1Д 630/90б | 179 | ЯМЗ-238Б-14 | 1Д630-90б | 24.5 | 1500 |
| ДНА-1Д 630/125 | 375 | ТМЗ-8525020 | 1Д630-125 | 24.5 | 1500 |
| ДНА-1Д 630/125а | 294 | ТМЗ-84352010 | 1Д630-125а | 24.5 | 1500 |
| ДНА-1Д 800/56 | 179 | ЯМЗ-238Б-14 | 1Д800-56 | 24.5 | 1500 |
| ДНА-1Д 800/56а | 134 | ММЗ Д-260.7С | 1Д800-56а | 24.2 | 1450 |
| ДНА-1Д 800/56а | 135 | ЯМЗ-238М2-10 | 1Д800-56а | 24.5 | 1500 |
| ДНА-1Д 800/56б | 110 | ММЗ Д-260.4 | 1Д800-56б | 24.2 | 1450 |
| ДНА-1Д 800/56б | 135 | ЯМЗ-238М2-10 | 1Д800-56б | 24.5 | 1500 |
| ДНА–1Д 500/63б | 93 | ММЗ Д-260.9 | 1Д500-63б | 24.2 | 1450 |
| ДНА-1Д 1250/63 | 294 | ТМЗ-84352010 | 1Д1250-63 | 24.5 | 1500 |
| ДНА-1Д 1250/63а | 256 | ЯМЗ-7511.10-10 | 1Д1250-63а | 24.5 | 1500 |
| ДНА-1Д 1250/63б | 179 | ЯМЗ-238Б-14 | 1Д1250-63б | 24.5 | 1500 |
| ДНА-1Д 1250/125б | 375 | ТМЗ-8525020 | 1Д1250-125б | 24.5 | 1500 |
| ДНА-1Д 1600/90б | 375 | ТМЗ-8525020 | 1.16-90б | 24.5 | 1500 |
| ДНА-2Д2000-21а | 170 | ЯМЗ-238М2-6 | 2Д2000-21а | 24.5 | 980 |
Условное обозначение
Например ДНА-П-1Д250/125а-ГКЛВ УХЛ 3.1 ТУ 4734-306-05747979-2007, где:
- ДНА – дизельный насосный агрегат;
- П – исполнение на полозьях;
- Ш – исполнение на шасси;
- 1Д250/125а – типоразмер комплектующего насоса;
- Г – исполнение с газоструйным вакуум-аппаратом;
- К – исполнение с капотом;
- Л – исполнение с лебедкой и подъемным механизмом;
- В – исполнение со всасывающей линией;
- УХЛ – климатическое исполнение;
- 3.1 – категория размещения.
