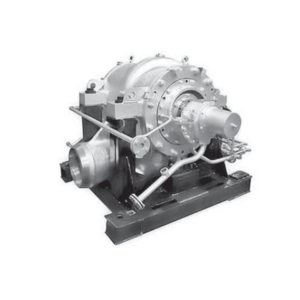

Насосы предвключенные (бустерные) ПД

Насосы предвключенные (бустерные) ПД предназначены для подачи питательной воды из деаэратора к питательным насосам тепловых электростанций с энергоблоками мощностью 300 МВт и турбоустановками Т250-240.

В составе блока устанавливается три насоса (два рабочих, один резервный). Режим работы — непрерывный.

Блок насосов обеспечивает нормальную бескавитационную работу главного и пускорезервного питательных насосов.

Насос входит в состав питательных турбонасосных агрегатов энергетических блоков мощностью 800, 500 и 320 МВт для обеспечения бескавитационной работы главных питательных насосов.

Питательная вода на входе в насосы ПД должна иметь температуру не более 180 °C.

Основное предназначение насосов — это подача питательной воды на вход главному и пускорезервному питательным насосам.

Данные насосы также применимы в других областях при схожих параметрах рабочей жидкости.

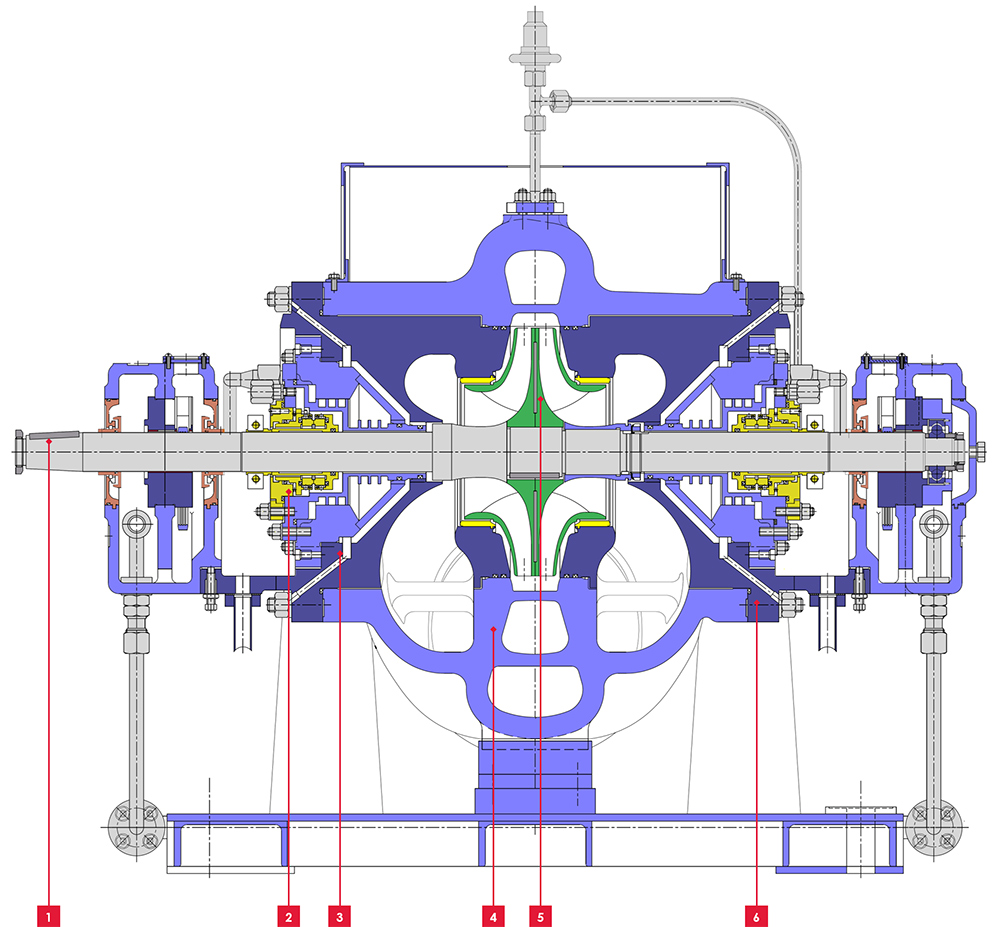

Конструкция насосов ПД

Насос центробежный, горизонтальный, одноступенчатый, с рабочим колесом двойного входа. Корпус насоса выполнен спирального типа, цельнолитой без горизонтального разъема, с торцовыми крышками. Опорные лапы расположены в горизонтальной плоскости, проходящей через ось насоса. В качестве подшипников применяются подшипники скольжения с кольцевой смазкой. Концевые уплотнения вала — одинарные торцевые. Соединение вала насоса с валом электродвигателя в агрегате осуществляется через пластинчатую муфту.

Агрегат снабжен системой автоматики и КИП, которая контролирует его работу. Корпус четырьмя лапами опирается на литую плиту. Опорные поверхности лап максимально приближены к горизонтальной плоскости, проходящей через ось ротора насоса. Для сохранения положения оси вала при тепловом расширении корпус насоса фиксируется с помощью продольной шпонки в двух поперечных цилиндрических шпонок в лапах корпуса со стороны муфты. Опорные лапы крепятся к плите шпильками, под гайки которых установлены дистанционные втулки. Зазор между лапами и дистанционными втулками должен обеспечиваться в пределах 0,03-0,1 мм.

Муфта упругая пластинчатая:

  • Повышена надежность;
  • Улучшено вибрационное состояние подшипниковых узлов;
  • Применен проставок для демонтажа торцового уплотнения без снятия с фундамента приводного двигателя.

Концевые уплотнения:

  • Применение торцевых уплотнений увеличило экономичность теплового цикла блока.

Корпус:

  • Применены высоколегированные эрозионностойкие стали, взамен стали 20Л.

Взаимозаменяемость:

  • Сохранены присоединительные и габаритные размеры насоса, обеспечивающие установку насосов на места ранее установленных ПД 650-160 и 12ПД-8.

Ротор:

  • Снижение вибрации за счет применения сдвоенного рабочего колеса со смещенными лопастями на выходе.

Разъем корпуса:

  • Цельнолитой корпус с торцовыми крышками позволяет избавиться от эрозионного размыва насоса в области горизонтального разъема.

Технические характеристики насосов ПД

Марки Подача (номин.), м³/ч Напор, м Мощность потребляемая насосом (макс.), кВт Частота вращения, об/мин КПД насоса, % Допускаемый кавитационный запас, м, не более
ПД 650-160 650 158 398 2980 78 18
ПД 650-160-2 650 158 372 2970 86 10
ПД 1600-180-2 1660 194 954 2063 83 12
ПД 1600-180-2а 1050 184 633 2092 75 12
ПД 1600-180-2б 1240 158 618 1995 78 12

Условное обозначение

Например: ПД 650-160-2

  • ПД — наименование серии насосов;
  • 650 — подача, м3/ч;
  • 160 — напор, приведенный к предпочтительному ряду чисел, м;
  • 2 — порядковый номер модернизации.
