Насосы сетевые СЭ
Насосы сетевые СЭ предназначены для перекачивания воды с температурой до 160 °C в тепловых сетях.
Насосы в составе крупных котельных установок с котлом типа КВГМ используется в качестве рециркуляционного насоса.
Особенности насосов СЭ
- Перекачивание воды в тепловых сетях;
- Наличие термобарьеров;
- Высокое значение КПД.
Конструкция насосов СЭ

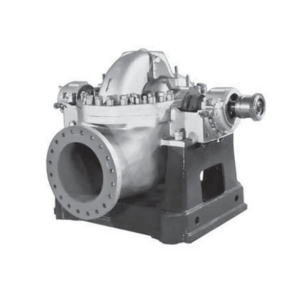

Насос центробежный, горизонтальный, спирального типа, с рабочим колесом двустороннего входа, одноступенчатый (СЭ 800-100-11, СЭ 1250-140-11 — двухступенчатый), с приводом от электродвигателя. Корпус насоса имеет горизонтальный разъем вдоль оси вала.
Опорами ротора служат подшипники скольжения или качения с кольцевой или принудительной смазкой. Концевое уплотнение — сальниковое или торцовое.
Патрубки насоса направлены горизонтально в противоположные стороны. Соединение патрубков с трубопроводами — фланцевое, для насосов СЭ 2500-180-25 и СЭ 5000-160-25 — под приварку.
Технические характеристики насосов СЭ
| Марки | Подача (номин.), м³/ч | Напор, м | Мощность двигателя, кВт | Частота вращения, об/мин |
| СЭ 500-70-16 | 500 | 70 | 160 | 3000 |
| СЭ 800-55-11 | 800 | 55 | 200 | 1500 |
| СЭ 800-100-8 | 800 | 100 | 315 | 2000 |
| СЭ 800-100-11 | 800 | 100 | 315 | 1500 |
| СЭ 900-100 | 900 | 100 | 250 | 3000 |
| СЭ 1250-45-11 | 1500 | 45 | 200 | 1500 |
| СЭ 1250-70-11 | 1250 | 70 | 315 | 1500 |
| СЭ 1250-140-8 | 1250 | 140 | 800 | 3000 |
| СЭ 1250-140-11 | 1250 | 140 | 630 | 1500 |
| СЭ 1700-100 | 1500 | 70 | 600 | 1500 |
| СЭ 1700-100 | 1700 | 110 | 600 | 1500 |
| СЭ 2500-60-8 | 2500 | 60 | 630 | 1500 |
| СЭ 2500-60-11-1 | 2500 | 60 | 630 | 1500 |
| СЭ 2500-60-16 | 2500 | 60 | 630 | 1500 |
| СЭ 2500-160-8 | 2500 | 160 | 1600 | 1500 |
| СЭ 2500-180-8 | 2500 | 180 | 1600 | 3000 |
| СЭ 2500-180-8-02 | 1250 | 45 | 250 | 1500 |
| СЭ 500-70-16 | 2500 | 180 | 1600 | 3000 |
| СЭ 2500-180-25 | 2500 | 180 | 1600 | 3000 |
| СЭ 5000-70-5 | 5000 | 70 | 1250 | 1500 |
| СЭ 5000-160-8 | 5000 | 160 | 3150 | 3000 |
| СЭ 5000-160-10 | 5000 | 160 | 3150 | 3000 |
| СЭ 5000-160-25 | 5000 | 160 | 3150 | 3000 |
Условное обозначение
Например: СЭ 2500-60-8
- СЭ — серия насосов;
- 2500 — подача, м3/ч;
- 60 — напор, м;
- 8 — давление на входе в насос, кгс/см2
