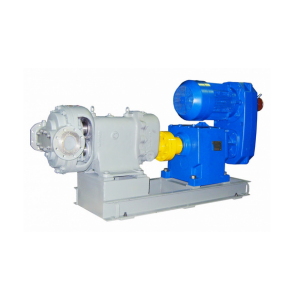

Насосы коловратные высокого давления КВ
Насосы коловратные высокого давления КВ предназначены для подачи прядильного раствора и других высоковязких жидкостей.
Агрегаты относится к восстанавливаемым изделиям вида I ГОСТ27.003-90 и выпускается в климатическом исполнении У категории размещения 4 ГОСТ 15150-69.
Насосы изготавливается в нержавеющем исполнении. Комплектуется мото-редуктором, что благоприятно сказывается при перекачивании высоковязких жидкостей
Применение насосов КВ
- для перекачки высоковязких химически активных жидкостей на предприятиях химической и нефтехимической промышленностей.
Конструкция насосов КВ
По принципу действия коловратный насос – объемный. При вращении ведущего и ведомого роторов на стороне входа создается разрежение, в результате чего жидкость перемещается со стороны входа на сторону выхода. На выходе при зацеплении кулачков происходит выдавливание жидкости в систему.
Насос состоит из следующих основных деталей и узлов: ведущего и ведомого валов с установленными, на каждом из них, ротором, подшипниками качения и шестерней, корпуса, кронштейна, уплотнений.
Ротор и шестерня расположены и закреплены на противоположных концах вала.
Ведущий и ведомый роторы представляют собой валы с кулачками, которые крепятся с помощью шпонок и винтов. Роторы устанавливаются в специальные расточки корпуса.
Валы установлены на подшипниках в кронштейне.
Уплотнения валов – сальниковая набивка.
Агрегат комплектуется мотор-вариатором-редуктором.
Технические характеристики насосов КВ
| Марки | Подача (диапазон), м³/ч | Подпор, м | Давление на выходе из насоса, кгс/см² не более | Мощность агрегата, кВт | Частота вращения (диапазон), об/мин |
|
КВ 0,7/18
|
0.6...2.5 | 80 | 18 | 6 | 30...112 |
| Марки | Частота вращения (диапазон), c˜¹ | КПД насоса, % | Напряжение сети, В | Частота тока, Гц |
|
КВ 0,7/18
|
0.5...1.8 | 30 | 380 | 50 |
Условное обозначение
Например КВ 0,7/18-2,5/18Е-Рп У4 ТУ26-06-1662-93, где:
- К - коловратный насос;
- В - высокое давление;
- 0,7 - рабочий объем, л;
- 18 - давление насоса, кгс/см2;
- 2,5 - максимальная подача насоса в агрегате, м3/ч;
- 18 - давление на выходе, кгс/см2;
- Е - материал проточной части насоса (нержавеющая молибденистая сталь);
- Рп - подача регулируемая;
- У4 - климатическое исполнение и категория размещения по ГОСТ 15150-69.
