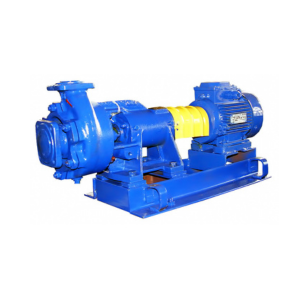

Насосы консольные К, 1К

Насосы консольные К, 1К предназначены для перекачивания технической воды (кроме морской), а также других жидкостей сходных с водой по плотности, вязкости, химической активности с рН=6…9, с содержанием твердых включений не более 1% по массе, размером не более 0,2 мм.

Насосы (агрегаты) К, 1К относятся к изделиям общего назначения вид 1 (восстанавливаемые) ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1 и Т2 по ГОСТ 15150-69 , соответствуют требованиям ТР ТС 010/2011

Насосы 1К ТУ 3631-096-05747979-97 с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, соответствуют требованиям ТР ТС 012/2011 и предназначены для установки во взрывоопасных и пожароопасных помещениях; взрывозащищенное оборудование - группа II, уровень взрывозащиты Gb- «высокий», вид взрывозащиты «с» - защита конструкционной безопасностью по ГОСТ 31441.1-2011, ГОСТ 31441.5-2011, ГОСТ 30852.1-2011, температурный класс – Т3 (200 °С) по ГОСТ 30852.0-2002 и ГОСТ 30852.5-2002. Классы взрывоопасных зон 1, 2 ГОСТ 30852.9-2002 и класса В-1а по ПУЭ (издание седьмое).

Насосы и агрегаты разработаны с учетом поставки на экспорт. Общие требования безопасности насоса и агрегата соответствуют ГОСТ 31839-2012.

Температура перекачиваемой жидкости:

для насосов 1К80-50-200, 1К80-65-160, 1К100-80-160, 1К100-65-200, 1К100-65-250, 1К150-125-315 – от -10 до +1050С;
для всех остальных насосов К, 1К - от -10 до +850С.

Особенности насосов К, 1К

корпуса насосов имеют собственные опорные лапы, что позволяет производить разборку насоса без отсоединения трубопроводов (за исключения насосов 1К8/18, 1К20/30, К45/30, К160/30, К290/30);
различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
применение сальниковой набивки из современных материалов на основе терморасширенного графита значительно сокращает время на обслуживание и ремонт насоса;
применение торцового уплотнения в конструкции насоса позволило расширить область применения насосного агрегата. При агрегатировании с взрывозащищенными двигателями данные агрегаты допускаются к применению во взрыво- и пожароопасных производствах.

Применение насосов К, 1К

для перекачивания чистой (холодной/горячей) воды в системах водоснабжения структур ЖКХ , муниципальных водоканалов;
для обеспечения дополнительной циркуляции в системах водо- и теплоснабжения жилых и хозяйственных объектов;
в системах подачи технической воды, для обеспечения технологических процессов промышленных предприятий включая нефтеперерабатывающие и металлургические отрасли;
для обеспечения водой садоводческих и дачных посёлков;
в системах пожаротушения нефтегазовой промышленности, жилых и гражданских объектов;
на объектах теплоэнергетики – ТЭС, АЭС, для обеспечения работы основных и вспомогательных систем станций связанных с использованием чистой и технической воды.

Конструкция насосов К, 1К

Насосы типа К, 1К – центробежные, горизонтальные, консольные, с сальниковым или торцовым уплотнением вала.

Корпус насоса представляет чугунную отливку, в которой выполнены входной и выходной патрубки, спирально-кольцевой отвод и опорные лапы. Входной патрубок расположен по оси вращения, выходной патрубок направлен вертикально вверх и расположен в одной плоскости с осью вращения.

Рабочее колесо - центробежное, одностороннего входа, закрытого типа. Подвод жидкости к рабочему колесу осевой. Рабочее колесо разгружено от действия осевой силы на насосах с условным диаметром рабочего колеса 200-315мм разгрузочными отверстиями, выполненными на основном диске колеса, а на насосах с условным диаметром рабочего колеса 160мм – импеллером, выполненным на основном диске колеса.

Вал насоса приводится во вращение электродвигателем через соединительную втулочно-пальцевую муфту. Допускается применение других типов муфт. Опорами служат два радиально-упорных или радиальных подшипника, установленных в кронштейне.

Присоединительные размеры фланцев – по ГОСТ12815-80, тип 1.

Технические характеристики насосов К, 1К

Марки	Подача (номин.), м³/ч	Напор, м	Давление на входе в насос, кгс/см², не более	Мощность потребляемая насосом (макс.), кВт	Частота вращения, об/мин
1К 8/18	8	18	2.5	1.2	2900
1К 20/30	20	30	2.5	3.5	2900
К 45/30	45	32	2.5	6.5	2900
К 160/30	160	30	2.5	20	1450
К 290/30	290	30	2.5	35.1	1450
1К 50-32-125	12.5	20	3.5	1.6	2900
1К 65-50-160	25	32	3.5	4.3	2900
1К 80-50-200	50	50	3.5	15	2900
1К 80-65-160	50	32	6	7	2900
1К 100-65-200	100	50	6	24.5	2900
1К 100-65-250	100	80	3.5	40	2900
1К 100-80-160	100	32	6	12.8	2900
1К 150-125-315	200	32	3.5	30	1450

Марки	Частота вращения, c˜¹	КПД насоса, %	Напряжения сети, В	Частота тока, Гц	Допускаемый кавитационный запас, м, не более
1К 8/18	48	53	220; 380	50	3.8
1К 20/30	48	64	220; 380	50	3.8
К 45/30	48	72	220; 380	50	4
К 160/30	24.2	75	220; 380	50	4.2
К 290/30	24.2	82	220; 380	50	4.2
1К 50-32-125	48	58	220; 380	50	3.5
1К 65-50-160	48	62	220; 380	50	3.8
1К 80-50-200	48	65	220; 380	50	3.5
1К 80-65-160	48	72	220; 380	50	4
1К 100-65-200	48	70	220; 380	50	4.5
1К 100-65-250	48	67	220; 380	50	4.5
1К 100-80-160	48	79	220; 380	50	4.5
1К 150-125-315	24	76	220; 380	50	4

Условное обозначение

Например 1К 80-50-200а-т-Е У3.1 ТУ 3631-096-05747979-97, где:

1 – индекс модернизации насоса;

К – консольный насос;

80 – диаметр входного патрубка, мм;

50 – диаметр выходного патрубка, мм;

200 –диаметр рабочего колеса (условный), мм;

а - индекс обточки рабочего колеса: а,б,в - уменьшенный диаметр рабочего колеса,
л, м - увеличенный диаметр рабочего колеса

т - тип уплотнения:

с - сальниковое уплотнение;
т- торцовое уплотнение.

Е - для насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах по ГОСТ 31839-2012. Для насосов общепромышленного назначения индекс не проставляется.

У3.1 – климатическое исполнение и категория размещения.
