Насосы консольные масляные 12КМ
Насосы консольные масляные 12КМ предназначены для перекачивания масла турбинного Т22 ГОСТ 32-74 с температурой плюс 25-60°С или других масел с близкими физико-химическими свойствами.
Насосы и агрегаты не предназначены для установки во взрывоопасных и пожароопасных помещениях.

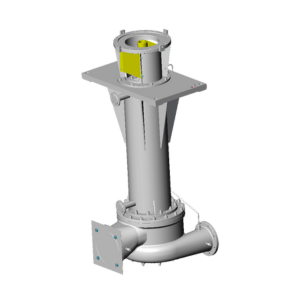

Насосы масляные типа 12КМ – центробежные, вертикальные, с рабочим колесом одностороннего входа, расположенным на валу консольно воронкой вверх.
Всасывающий и напорный патрубок расположены в различных горизонтальных плоскостях и направлены в противоположные стороны. В патрубках предусмотрены места для подсоединения импульсных трубок манометров, кроме того, от напорного патрубка отводится масло для смазки опорно-упорного подшипника.
Особенности насосов 12КМ
- осмотр или замена рабочего колеса и уплотнительных колец без снятия насоса с фундаментной рамы и демонтажа трубопроводов.
Применение насосов 12КМ
- централизованные системы маслоснабжения турбонасосных агрегатов;
- другие производствах, если по своим параметрам и исполнению насосы 12КМ удовлетворяют условиям эксплуатации и безопасности на этих производствах.
Технические характеристики насосов 12КМ
| Марки | Подача (номин.), м³/ч | Напор, м | Давление на входе в насос, кгс/см², не более | Частота вращения, об/мин | Напряжения сети, В | Частота тока, Гц |
| 12КМ-15в | 500 | 34 | 0,082 | 1485 | 380 | 50 |
| 12КМ-20 | 430 | 18 | 0,082 | 1460 | 380 | 50 |
| 12КМ-20а | 300 | 18 | 0,082 | 1470 | 380 | 50 |
| 12КМ-20б | 250 | 27 | 0,082 | 1475 | 380 | 50 |
| 12КМ-15 | 450 | 30 | 0,082 | 1485 | 380 | 50 |
| 12КМ-15а | 290 | 39 | 0,082 | 1485 | 380 | 50 |
| 12КМ-15б | 150 | 18 | 0,082 | 975 | 380 | 50 |
Условное обозначение
Например насос 12КМ-15а УХЛ3.1 Н49.1460.00.00.000 ТУ , где:
- 12КМ-15а - марка насоса (агрегата):
- 12– диаметр всасывающего патрубка, уменьшенный в 25 раз;
- КМ – консольный масляный; 15– коэффициент быстроходности, уменьшенный в 10 раз;
- а – исполнение рабочего колеса (возможно а,б,в – индекс обточки колеса);
- УХЛ – климатическое исполнение;
- 3.1 – категория размещения;
- Н49.1460.00.00.000 ТУ – обозначение поставочного документа.
