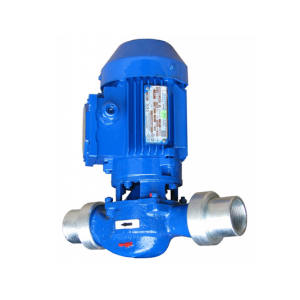

Насосы консольные моноблочные ЦВЦ-Т
Насосы консольные моноблочные ЦВЦ-Т предназначены для обеспечения циркуляции воды при температуре до 60°С с содержанием твердых механических примесей до 0,01 % по массе и с размерами до 0,1 мм в системах технического водоснабжения. Электронасосы выпускаются в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В.
Максимальная температура окружающей среды при эксплуатации 40 °С, относительная влажность воздуха до 80 %. По типу защиты от поражения электрическим током электронасосы соответствуют 1 классу.
Электронасосы не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.
Климатическое исполнение У3.1 по ГОСТ 15150-69. Температурный класс электронасосов ТF 60.
Особенности насосов ЦВЦ-Т
- В результате применения оригинальных конструкторских решений нержавеющий вал насоса жестко зафиксирован на валу электродвигателя, таким образом, ротор насоса составляет единое целое с ротором электродвигателя, позволяя уменьшить радиальный зазор в щелевом уплотнении между колесом и корпусом насоса, снизить внутренние перетечки и увеличить КПД;
- Лёгкий монтаж и демонтаж насоса, возможность развернуть клеммную коробку электродвигателя в удобное положение.
Применение насосов ЦВЦ-Т
- коммунальное хозяйство - для обеспечения циркуляции воды в системах теплоснабжения и горячего водоснабжения зданий и сооружений;
- промышленные предприятия – обеспечение циркуляции в системе водоснабжения, теплоснабжения;
- в частных домах/коттеджах, для обеспечения циркуляции воды в системах теплоснабжения.
Конструкция насосов ЦВЦ-Т
Электронасос представляет собой моноблок, состоящий из асинхронного трехфазного или однофазного двигателя с синхронной частотой вращения 50 с-1 ( 3000 об/мин) и насосной части.
Насосная часть состоит из чугунного корпуса, рабочего колеса, фонаря и соединительной муфты. Рабочее колесо на валу крепится винтом. Вал уплотняется торцовым уплотнением. По разъему корпус уплотняется резиновым кольцом.
Технические характеристики насосов ЦВЦ-Т
| Марки | Подача (номин.), м³/ч | Напор, м | Напор (макс.), м | Давление на входе в насос, МПа, не более | Мощность потребляемая насосом (макс.), кВт | КПД насоса, % |
| ЦВЦ-Т 4-2,8 | 4 | 2.8 | 5 | 1 | 0.12 | 21.5 |
| ЦВЦ-Т 6,3-3,5 | 6.3 | 3.5 | 6 | 1 | 0.18 | 27 |
| ЦВЦ-Т 6,3-3,5 | 6.3 | 3.5 | 6 | 1 | 0.18 | 27 |
| Марки | КПД электронасоса, % | Ток, А | Напряжения сети, В | Частота тока, Гц | Кол-во фаз | Масса, кг |
| ЦВЦ-Т 4-2,8 | 21 | 1 | 220 | 50 | 1 | 6 |
| ЦВЦ-Т 6,3-3,5 | 27 | 1.3 | 220 | 50 | 1 | 7 |
| ЦВЦ-Т 6,3-3,5 | 27 | 0.52 | 380 | 50 | 3 | 6 |
Условное обозначение
Например ЦВЦ-Т 6,3-3,5 ТУ 3631-036-05747979-96 , где:
- ЦВЦ - тип электронасоса (центробежный для воды циркуляционный);
- Т - с торцовым уплотнением;
- 6,3 - номинальная подача, м3/ч;
- 3,5 - напор, м.
