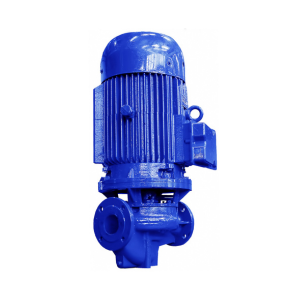

Насосы консольные моноблочные КМЛ

Насосы консольные моноблочные КМЛ предназначены для перекачивания в стационарных условиях технической воды (кроме морской) с рН=6 - 9,5, содержащей механические примеси не более 0,1% по объему и размером частиц не более 0,2 мм, а также других жидкостей сходных с водой по плотности и химической активности. Температура перекачиваемой жидкости от 263 до 393К (от минус 10 до 120°С).

Электронасосы применяются в качестве повысительных и циркуляционных в системах водоснабжения производственных помещений и отопления производственных и жилых помещений.

Особенности насосов КМЛ

• относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ27.003-90;
• не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях;
• разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ 26-06-2011-79, выпускаются в климатическом исполнении У категории размещения 3.1 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69;
• расположение входного и выходного патрубка исполнения «Inline» позволяет монтировать электронасос на трубопроводе;
• низкий уровень вибрации и шума;
• различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
• применение сальниковой набивки из современных материалов на основе терморасширенного графита и торцовых уплотнений проверенных производителей значительно сокращает время на обслуживание и ремонт насоса;
• удобство ремонта. Снятие электродвигателя производиться без демонтажа корпуса насоса от трубопровода.

Применение насосов КМЛ

• коммунальное хозяйство - для обеспечения циркуляции воды в системах теплоснабжения и горячего водоснабжения зданий и сооружений;
• промышленные предприятия – обеспечение циркуляции в системе водоснабжения;
• на объектах теплоэнергетики  для обеспечения циркуляции в системах теплоснабжения.

Конструкция насосов КМЛ

Электронасос состоит из центробежного консольного моноблочного линейного насоса и фланцевого электродвигателя.

Корпус насоса представляет собой чугунную отливку, в которой выполнены спиральная камера, опорная площадка, входной и выходной патрубки. Корпус насоса имеет исполнение «Inline» - входной и выходной патрубки расположены в одной линии и имеют одинаковые фланцы. Присоединительные размеры фланцев по ГОСТ 12815-80, исполнение 1.

Корпус насоса соединен с фланцем электродвигателя при помощи фонаря.

Рабочее колесо – центробежное, одностороннего входа, закрытого типа с пространственными лопатками установлено на валу электродвигателя и крепится болтом-обтекателем, зафиксированным от отвинчивания стопорной шайбой. Рабочее колесо разгружено от действия осевых сил радиальными лопатками на несущем диске колеса (импеллером).

Уплотнение вала – сальниковое, размещено в фонаре и установлено на защитной втулке, выполненной из нержавеющей стали. Допускается применение торцового уплотнения.

Направление вращения вала – правое (по часовой стрелке, если смотреть со стороны привода) и указано стрелкой, расположенной на корпусе электронасоса.

Технические характеристики насосов КМЛ

Условное обозначение

Например 1КМЛ 80-160а т-У3.1  ТУ3631-206-05747979-2002, где:

• 1 – модификация электронасоса;
• К – консольный насос;
• М - моноблочный;
• Л - линейный
• 80 – диаметры входного и выходного патрубков, мм;
• 160 – диаметр рабочего колеса, мм
• а - индекс обточки рабочего колеса:  а, б - уменьшенный диаметр рабочего колеса,  м, л -  увеличенный диаметр рабочего колеса;
• т - тип уплотнения, т - торцовое уплотнение, без индекса - сальниковое уплотнение;
• У – климатическое исполнение;
• 3.1 – категория размещения.
