Насосы консольные самовсасывающие НКСн
Насосы консольные самовсасывающие НКСн предназначены для перекачивания нефти, нефтепродуктов, смеси нефти и нефтепродуктов с водой, воды, промывочной жидкости (раствора моющих средств), с водородным показателем рН от 6 до 8.
Массовая доля механических примесей до 1%. Максимальный размер механических примесей твёрдость до 7 по шкале Мооса 4,0 мм.

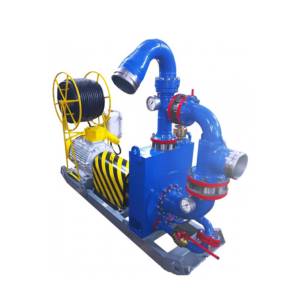

Насосы (агрегаты) НКСн 150-255-т-Е-УХЛ1 центробежные консольные самовсасывающие с рабочим колесом одностороннего входа, расположенным на валу.
Всасывающий и напорный трубопроводы расположены в различных горизонтальных плоскостях и направлены перпендикулярно в стороны. В трубопроводах предусмотрены места для подсоединения манометра и мановакуумметра, кроме того, от напорного трубопровода отводится трубопровод для рециркуляции насоса (самовсасывание).
Особенности насосов НКСн
- в централизованных системах нефтяных трубопроводов;
- для устранения разливов нефтепродуктов;
- в других производствах, если по своим параметрам и исполнению они удовлетворяют условиям эксплуатации и безопасности на этих производствах.
Применение насосов НКСн
- Конструкция насосса обеспечивает самовсасывание нефти и нефтепродуктов;
- Материальное исполнение позволяет эксплуатировать оборудование при температуре окружающей среды до минус 60°С и перекачивать различные среды;
- Конструкция насоса позволяет производить осмотр проточной части, а также замены вышедших из строя рабочих частей насоса без демонтажа насоса и электродвигателя с рамы и демонтажа трубопроводов;
- Конструкция рамы позволяет перемещение оборудования на месте установки;
- На раме закреплено специальное устройство для хранения питающего кабеля;
- В целях безопасности насос оснащён датчиком контроля утечек уплотнения вала.
Технические характеристики насосов НКСн
| Марки | Подача, м³/ч, не менее | Напор, м | Мощность потребляемая насосом (номин.), кВт | Мощность потребляемая насосом (макс.), кВт | Частота вращения, об/мин |
| НКСн 150-255 | 200 | 50 | 37 | 45 | 2950 |
| Марки | КПД насоса, % | Допускаемый кавитационный запас, м, не более | Высота самовсасывания (номин.), м | Допускаемая продолжительность самовсасывания (макс.), с |
| НКСн 150-255 | 70 | 3.5 | 7 | 200 |
Условное обозначение
Насосный агрегат НКСн 150-255-т-Е-УХЛ 1 Н49.1480.00.00.000 ТУ , где:
- НКСн - насос консольный самовсасывающий нефтяной;
- 150 - диаметр всасывающего и напорного патрубка в мм;
- 255- условный диаметр рабочего колеса в мм;
- т – одинарное торцовое уплотнение со вспомогательным;
- Е –исполнение насоса (агрегата) предназначенного для работы во взрыво- и пожароопасных производствах. Для общепромышленного исполнения – без обозначения;
- УХЛ 1 - климатическое исполнение и категория размещения ГОСТ 15150.
