Насосы консольные вихревые АС-ВК, АС-ВКС
Насосы консольные вихревые АС-ВК, АС-ВКС предназначены для перекачивания нейтральных, слабоагрессивных, вредных и взрывоопасных жидкостей кинематической вязкостью до 36·10-6 м2/с (36 сСт), с содержанием твердых включений, не более 0,01% по массе и размером не более 0,05 мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год по ГОСТ 9.908-85.

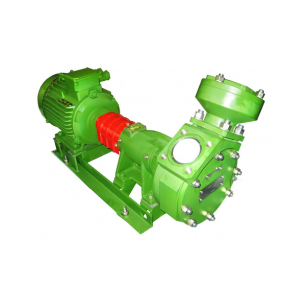

Агрегат состоит из насоса и приводного электродвигателя, установленных на общей фундаментной раме и соединенных между собой при помощи упругой муфты. Над муфтой установлен защитный кожух.
Насос – вихревой, одноступенчатый, горизонтальный, консольный.
Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, которое представляет собой диск с радиально расположенными лопатками.
Рабочая камера проточной части насоса выполнена в корпусе, крышке корпуса и проставке и представляет собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Всасывающая и направляющая части канала разделены перемычкой (отсекателем).
Рабочее колесо, закрепленное на валу шпонкой, имеет возможность свободного перемещения в осевом направлении. Имеющиеся в диске отверстия позволяют разгрузить рабочее колесо от осевых сил.
Вал насоса вращается в двух шарикоподшипниковых опорах, установленных в кронштейне насоса.
Направление вращения вала для насоса безразлично, определяется лишь положением трубопроводов и обязательным условием перемещения жидкости от всасывающего к напорному трубопроводу по большой дуге.
Вал насоса уплотняется двойным или одинарным торцовым уплотнением.
Особенности насосов АС-ВК, АС-ВКС
- Широкий диапазон напора при малых подачах;
- Линейная зависимость напора от подачи;
- Хорошая самовсасывающая способность;
- предназначены для применения на атомных электростанциях;
- изготавливаются в сейсмостойком исполнении.
Применение насосов АС-ВК, АС-ВКС
- на АЭС для перекачивания дизельного топлива из дренажных приямков;
- на АЭС для перекачивания жидкости в системе охлаждения дизель-генераторной установки;
- на АЭС для перекачивания душевых, трапных вод.
Технические характеристики насосов АС-ВК, АС-ВКС
| Марки | Подача (номин.), м³/ч | Напор, м | Давление на входе в насос, МПа, не более | Давление на входе в насос, кгс/см², не более | Давление на выходе из насоса, МПа, не более | Давление на выходе из насоса, кгс/см² не более |
| АС-ВКС1/16 | 1 | 16 | 0.25 | 2 | - | - |
| АС-ВК 2/26 | 2 | 26 | 0.25 | 2 | 0.85 | 8 |
| Марки | Мощность потребляемая насосом (макс.), кВт | Мощность двигателя, кВт | Частота вращения, об/мин | Частота вращения, c˜¹ | КПД насоса, % | КПД агрегата, % |
| АС-ВКС1/16 | 1 | 1 | 1450 | 24 | 28 | 22 |
| АС-ВК 2/26 | 4 | - | 1450 | 24 | 33 | 26 |
| Марки | Напряжения сети, В | Частота тока, Гц | Допускаемый кавитационный запас, м, не более | Высота самовсасывания (макс.), м | Допускаемая продолжительность самовсасывания (макс.), с | Марка двигателя |
| АС-ВКС1/16 | 220/380 | 50 | 4 | 4 | 600 | - |
| АС-ВК 2/26 | 220/380 | 50 | 5 | - | - | 5.5 |
Условное обозначение
Например АС-ВКС1/16-К-ТД-У3.1 ТУ 3631-326-00217975-2009, где:
- АС – исполнение для атомных станций;
- ВКС – тип насоса : ВК - вихревой консольный, ВКС - вихревой консольный самовсасывающий;
- 1 – подача, л/с;
- 16 – напор, м;
- К – материал деталей проточной части: К - из нержавеющей стали;
- ТД – тип уплотнения вала : Т -одинарное торцовое, ТД - двойное торцовое;
- У3.1 – климатическое исполнение и категория размещения по ГОСТ15150-69.
