Насосы консольные вихревые ВК, ВКС (1Г,2Г)

Насосы консольные вихревые ВК, ВКС (1Г,2Г) предназначены для перекачивания нейтральных, слабоагрессивных, вредных жидкостей, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год по ГОСТ 9.908, а также насосы (агрегаты) ВК-(2Г,1Г-т), ВКС-(2Г,1Г-т), предназначенные для перекачивания взрывоопасных жидкостей. Кинематическая вязкость перекачиваемых сред - до 36·10-6 м2/с (36 сСт), содержание твердых включений, не более 0,01% по массе и размер, не более 0,05 мм.

Насосы, входящие в состав агрегата, относятся к изделиям общего назначения вид I (восстанавливаемые) по ГОСТ 27.003-90. Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ 31839-2012.

Насосы (агрегаты) соответствуют требованиям ТР ТС 010/2011. Насосы с торцовым уплотнением вала, укомплектованные взрывозащищенными двигателями, соответствуют требованиям ТР ТС 012/2011 и предназначены для установки во взрывоопасных и пожароопасных помещениях. Взрывозащищенное оборудование - группа II, уровень взрывозащиты Gb- «высокий», вид взрывозащиты «с» - защита конструкционной безопасностью по ГОСТ 31441.1-2011.

Насосы вихревые типов ВК, ВКС (агрегаты) могут использоваться для установки на судах морского флота с неограниченным районом плавания с классом Российского морского регистра судоходства (РМРС).

Агрегаты могут устанавливаться в машинных и котельных отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.

Особенности насосов ВК, ВКС (1Г,2Г)

• Широкий диапазон напора при малых подачах;
• Линейная зависимость напора от подачи;
• Хорошая самовсасывающая способность;
• возможность применения во взрыво - пожароопасных производствах.

Применение насосов ВК, ВКС (1Г,2Г)

• перекачка продуктов переработки нефти, жидкостей и сред в технологических процессах предприятий нефтеперерабатывающей и химической отрасли, судостроении;
• перекачивания нейтральных, слабоагрессивных,  вредных, и взрывоопасных жидкостей в технологических процессах на предприятиях горно-металлургической отрасли, тепловой и атомной энергетики.

Конструкция насосов ВК, ВКС (1Г,2Г)

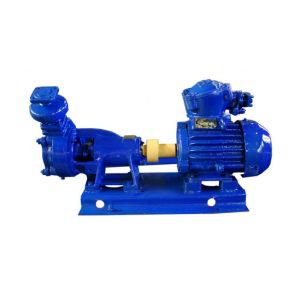

Агрегат электронасосный ВК-(2Г,1Г) и ВКС-(2Г,1Г)  состоит из насоса и приводного двигателя, установленных на общей фундаментной раме или плите и соединенных между собой при помощи упругой муфты.

Насосы ВК-(2Г,1Г) и ВКС-(2Г,1Г) – вихревые, одноступенчатые, горизонтальные, консольные.

Перемещение жидкой среды по кольцевому каналу и придание ей необходимой энергии осуществляется рабочим колесом, которое представляет собой диск с радиально расположенными лопатками.

Рабочая камера проточной части насоса выполнена в корпусе и крышке корпуса и представляет собой кольцевой канал, сообщающийся с входным и выходным патрубками насоса. Всасывающая и направляющая часть канала разделены перемычкой (отсекателем).

Рабочее колесо, закреплено на валу шпонкой и имеет возможность свободного перемещения в осевом направлении. Имеющиеся в диске отверстия позволяют разгрузить рабочее колесо от осевых сил. Вал насоса вращается в двух шарикоподшипниковых опорах, установленных в кронштейне насоса.

Для предотвращения протечек в окружающую среду в корпусе устанавливается двойное или одинарное торцовое уплотнение. В корпусе двойного уплотнения расположены два отверстия М12х1,5-7Н для подвода и отвода затворной жидкости к двойному торцовому уплотнению, которая также служит для охлаждения или обогрева уплотнения.

Для обеспечения самовсасывания насосы типа "ВКС" снабжены колпаком напорным устанавливаемом на отводящем патрубке. В колпаке, благодаря разности удельных весов, происходит разделение воздуха и перекачиваемой жидкости. Из колпака воздух перемещается в отводящую линию, а жидкость возвращается в насос. Этот процесс продолжается до полного заполнения подводящей линии перекачиваемой жидкостью.

В ванне кронштейна предусмотрено резьбовое отверстие М12х1,25 для подключения заказчиком системы сбора утечек затворной или перекачиваемой жидкости на месте эксплуатации. Отвод утечек осуществляется заказчиком в дренаж или в специальные емкости.

Технические характеристики насосов ВК, ВКС (1Г,2Г)

Условное обозначение

Например насос (агрегат) ВК 2/26 Б-2Г-Е-У3.1 или ВКС 2/26 Б-2Г-Е-У3.1, где:

ВК – тип насоса (вихревой консольный);

С - самовсасывающий;

2 (число в числителе дроби) - подача, л/с;

26 (число в знаменателе дроби) – напор, м;

Б (бронза) - условное обозначение материала проточной части:

• А - чугунное,
• Б - бронзовое,
• К - нержавеющее ;

2Г – тип уплотнения вала:

• 2Г – двойное торцовое уплотнение;
• 1Г – одинарное торцовое уплотнение для невзрывоопасных жидкостей;
• 1Г-т – одинарное торцовое со вспомогательным.

Е- индекс исполнения насосов (агрегатов), предназначенных для эксплуатации во взрыво- и пожароопасных производствах по ГОСТ 31839-2012.

У3.1 – климатическое исполнение и категория размещения.
