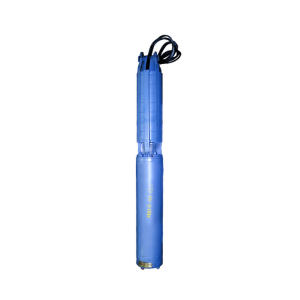

Насосы центробежные погружные ЭЦВ

Заказать
Заказать

Насосы центробежные погружные ЭЦВ предназначены для подъёма из скважин воды с общей минерализацией (сухой остаток) не более 1500 мг/л с водородным показателем (рН) 6,5...9,5, с температурой до 298 К (25 °С), массовой долей твёрдых механических примесей - не более 0,01 %, с содержанием хлоридов - не более 350 мг/л, сульфатов - не более 500 мг/л, сероводорода - не более 1,5 мг/л.

Агрегат может быть использован для промышленного и сельскохозяйственного водоснабжения, а также для орошения и понижения уровня грунтовых вод.

Насосы состоят из асинхронного электродвигателя серии ПЭДВ с улучшенным охлаждением и многосекционной центробежной насосной части, соединенных между собой жесткой муфтой.

Ротор насоса и ротор электродвигателя вращаются в резинометаллических подшипниках, позволяющих перекачивать воду с небольшим содержанием механических примесей (до 0,01% по массе).

Особенности ЭЦВ

  • относится к изделиям общего назначения вида I, восстанавливаемый по ГОСТ 27.003.
  • Вид климатического исполнения У * ГОСТ 15150.
  • не предназначен для эксплуатации во взрывоопасных и пожароопасных производствах.
  • может комплектоваться электродвигателями ДАП или ПЭДВ.
  • При комплектации электродвигателем ПЭДВ агрегат имеет условное обозначение ЭЦВ.

Применение ЭЦВ

  • для обеспечения водоснабжения в структурах водоканалов и ЖКХ;
  • для водоснабжения частных хозяйств использующих воду артезианских скважин;
  • в системах орошения сельскохозяйственных угодий, где отсутствуют наземные источники воды;
  • на промышленных предприятиях для обеспечения питьевой и технической водой;
  • на объектах теплоэнергетики для обеспечения питьевой и технической  водой из артезианских скважин;
  • для аварийной откачки воды и сходных с водой по вязкости жидкостей из затопленных шахт.

Конструкция ЭЦВ

Агрегат состоит из центробежного насоса и электродвигателя.

Насос выполнен многоступенчатым. Ступени соединяются между собой стяжками из стальной ленты или шпильками. Вал с рабочими колесами и втулками образует ротор насоса, который вращается в резинометаллических подшипниках.

Электродвигатель - трехфазный асинхронный с короткозамкнутым ротором, погружной, с синхронной частотой вращения 50 с-1 (3000 об/мин). Охлаждение электродвигателя производится омыванием откачиваемой водой. Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны насосной части.

Рабочее положение агрегата – вертикальное или горизонтальное (по согласованию с предприятием-изготовителем). При вертикальной установке агрегата нагрузки от трубопровода на напорный патрубок отсутствуют.

При горизонтальной установке установить агрегат на специальные опоры и учесть минимальный уровень воды (min 0,5 м). Рекомендуется дополнительно на агрегат устанавливать охлаждающий кожух. Нагрузки от трубопровода на напорный патрубок исключить (например, закрепить трубопровод на соответствующих опорах рядом с агрегатом).

Технические характеристики ЭЦВ

Марки Подача (номин.), м³/ч Напор, м Мощность двигателя, кВт КПД насоса, % Ток, А Напряжения сети, В Частота тока, Гц
ЭЦВ 8-16-140 16 140 11 56 24 380 50
ЭЦВ 8-16-160 16 160 11 56 24 380 50
ЭЦВ 8-16-180 16 180 16 56 28 380 50
ЭЦВ 8-16-200 16 200 16 56 32 380 50
ЭЦВ 8-25-55 25 55 5.5 51 14 380 50
ЭЦВ 8-25-70 25 70 7.5 54 16.5 380 50
ЭЦВ 8-25-90 25 90 9 54 20 380 50
ЭЦВ 8-25-100 25 100 11 58 24 380 50
ЭЦВ 8-25-125 25 125 13 58 30 380 50
ЭЦВ 8-25-150 25 150 16 59 35 380 50
ЭЦВ 8-25-180 25 180 22 59 46 380 50
ЭЦВ 8-25-230 25 230 25 59 54 380 50
ЭЦВ 8-25-300 25 300 32 59 66 380 50
ЭЦВ 8-40-35 40 35 5.5 53 13.5 380 50
ЭЦВ 8-40-60 40 60 11 54 24 380 50
ЭЦВ 8-40-90 40 90 15 57 33 380 50
ЭЦВ 8-40-110 40 110 17 58 37 380 50
ЭЦВ 8-40-125 40 125 20 60 46 380 50
ЭЦВ 8-40-145 40 145 25 58 54 380 50
ЭЦВ 8-40-150 40 150 25 58 54 380 50
ЭЦВ 8-40-180 40 180 30 58 63 380 50
ЭЦВ 10-65-65 65 65 22 60 45 380 50
ЭЦВ 10-65-100 65 100 32 62 66 380 50
ЭЦВ 10-65-150 65 150 45 62 103 380 50
ЭЦВ 10-120-60 120 60 32 64 66 380 50
ЭЦВ 10-120-80 120 80 37 64 85 380 50
ЭЦВ 10-120-100 120 100 45 64 103 380 50
ЭЦВ 10-160-25 160 25 17 57 37 380 50
ЭЦВ 10-160-50 160 50 37 59 80 380 50
ЭЦВ 10-160-75 160 75 45 61 103 380 50
ЭЦВ 10-160-100 160 100 63 61 130 380 50
ЭЦВ 12-160-35 160 35 30 58 50 380 50
ЭЦВ 12-160-65 160 65 45 60 103 380 50
ЭЦВ 12-160-100 160 100 63 62 130 380 50
ЭЦВ 12-160-140 160 140 90 63 165 380 50
