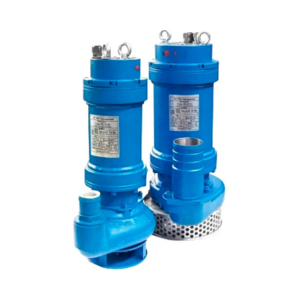

Насосы погружные дренажные ГНОМ

Заказать
Заказать

Насосы погружные дренажные ГНОМ предназначены для откачивания загрязненных вод температурой до 35ºС (исполнение Ex взрывозащищенные – до 40 ºС, исполнение Тр – до 60 ºС), плотностью до 1100 кг/м3, при содержании твердых механических примесей до 10 % по массе с плотностью твердых частиц не более 2500 кг/м3 и максимальным размером до 5 мм.

Электронасосы выпускаются в однофазном исполнении на напряжение 220 В и в трехфазном исполнении на напряжение 380 В частотой 50 Гц.

Особенности насосов ГНОМ

  • Конструкция насоса позволяет перекачивать жидкости с содержанием механических примесей размером до 5 мм;
  • Корпус двигателя из толстостенной трубы, позволяющей исключить деформацию и разгерметизацию при грубом обращении;
  • В конструкции применяются торцовые уплотнения ведущих мировых производителей, позволяющие повысить надёжность изделия в целом.

Применение насосов ГНОМ

  • для перекачивания чистых и загрязнённых жидкостей (воды) в структурах ЖКХ, водоснабжении и других отраслях;
  • для перекачивания горячей (чистой и загрязнённой) воды при аварийных ситуациях ЖКХ и водоснабжении;
  • в системах дренажа и водозабора;
  • для перекачивания дренажных стоков(вода с примесью нефтепродуктов) на нефтеперерабатывающих предприятиях;
  • для бытового использования: полив, водоснабжение, перекачивание канализационных стоков/

Конструкция насосов ГНОМ

Электронасос представляет собой переносной моноблок, состоящий из погружного асинхронного двигателя и центробежного одноступенчатого насоса. Электродвигатели имеют сухую обмотку.

Конструкции электронасосов имеют открытые и закрытые рабочие колеса.

Уплотнение рабочих колес по торцу и ступице обеспечивается регулируемой диафрагмой или армированным резиновым кольцом.

Нижний подшипник установлен в корпусе на клею. Герметизация двигателя осуществляется торцовым уплотнением, манжетой и разделительной масляной камерой.

Масло заливается через резьбовое отверстие в нижней части корпуса. Отверстие закрывается пробкой с резиновым кольцом. В крышке имеется технологическое отверстие, закрытое пробкой.

Дополнительно насосы ГНОМ могут быть укомплектованы цапковыми головками. Цапковые головки обязательны при монтаже, они обеспечивают надежное и безопасное подключение оборудования.

Технические характеристики насосов ГНОМ

Марки Подача (номин.), м³/ч Напор, м Мощность двигателя, кВт Частота вращения, об/мин Частота вращения, c˜¹ КПД электронасоса, % Ток, А Напряжение сети, В Кол-во фаз Масса, кг
Гном 10-10 Ex
 10 10 1.1 3000 50 - 2.8 380 3 33
Гном 16-16 Ex
 16 16 2.2 3000 50 40 3.5 380 3 38
Гном 25-20 Ex
 25 20 3.0 3000 50 - 6.6 380 3 51
Гном 6-10
 6 10 0.6 3000 50 30 3 220 1 15
Гном 6-10Д
 6 10 0.6 3000 50 30 3 220 1 15
Гном 10-6
 10 6 0.6 3000 50 30 3 220 1 15
Гном 10-6Д
 10 6 0.6 3000 50 30 3 220 1 15
Гном 10-10
 10 10 0.75 3000 50 30 2 380 3 15
Гном 10-10Д
 10 10 1.1 3000 50 30 8 220 1 16
Гном 10-10Тр
 10 10 1.1 3000 50 30 2 380 3 16
Гном 16-16
 16 16 2.2 3000 50 30 11 220 1 28
Гном 16-16Д
 16 16 2.2 3000 50 30 11 220 1 28
Гном 16-16
 16 16 2.2 3000 50 40 3.5 380 3 24
Гном 16-16Тр
 16 16 2.2 3000 50 40 3.5 380 3 24
Гном 25-20
 25 20 3 3000 50 46 6.1 380 3 31.8
Гном 25-20Тр
 25 20 3 3000 50 46 6.1 380 3 31.8
Гном 40-25
 40 25 5.5 3000 50 50 11 380 3 59
Гном 40-25Тр
 40 25 5.5 3000 50 50 11 380 3 59
Гном 50-25
 50 25 7.5 3000 50 50 16 380 3 72
Гном 50-25 Тр
 50 25 7.5 3000 50 50 16 380 3 76
Гном 53-10
 53 10 4 1500 25 50 8.5 380 3 63
Гном 53-10 Тр
 53 10 4 1500 25 50 8.5 380 3 63
Гном 100-25
 100 25 11 3000 50 50 21 380 3 112
Гном 100-25 Тр
 100 25 11 3000 50 50 21 380 3 120
1 Гном 6-10Д
 6 10 0.6 3000 50 30 3 220 1 10
1 Гном 10-6Д
 10 6 0.6 3000 50 30 3 220 1 10
1 Гном 10-10
 10 10 1 3000 50 30 2 380 3 10.5
1 Гном 10-10Д
 10 10 1 3000 50 30 8 220 1 11
Мини Гном 7-7
 7 7 0.6 3000 50 30 3 220 1 15
Мини Гном 7-7Д
 7 7 0.6 3000 50 30 3 220 1 15

Условное обозначение

Например Гном 16-16 Ех, ТУ 3631-065-00217975-2012 , где:

  • Гном – торговое наименование;
  • 16 – номинальная подача, м3/ч;
  • 16 – номинальный напор, м;
  • Ex – взрывозащищенное исполнение.

Например Мини Гном 7-7Д 220В ТУ 3631-025-05747979-2003, где:

  • Мини - модификация, Мини - насосы на малые напоры/подачи, 1 - пластиковый корпус насоса;
  • Гном – торговое наименование;
  • 7 – номинальная подача, м3/ч;
  • 7 – номинальный напор, м;
  • Д – с поплавковым выключателем (с датчиком уровня), без обозначения – без поплавкового выключателя (без датчика уровня);
  • Тр – для воды температурой до 60 ºС , без обозначения – для воды температурой до 35 ºС; 380В – номинальное напряжение, В.
